拆解報告：安克65W 2C1A全氮化鎵快充插座

2024-11-17

安克最新推出了一系列全氮化鎵快充產品，充電頭網本次拆解的是一款GaNPrime系列 65W全氮化鎵快充插座。全氮化鎵技術在原邊使用氮化鎵的同時，副邊同步整流也使用氮化鎵，利用氮化鎵的性能優勢，進一步挖掘充電器的性能潛力。

這款快充插座具備兩個新國標五孔AC插座，滿足大功率設備使用。并具備2C1A三個輸出接口，兩個USB-C接口支持65W快充輸出，并支持功率盲插。自帶的線纜可以通過外殼覆蓋的橡膠進行收納，方便又美觀。下面就帶來這款全氮化鎵插座的拆解，看看內部做工如何。

此前充電頭網還拆解過安克全氮化鎵120W充電器、安克140W USB PD3.1氮化鎵充電器、安克67W 2C2A氮化鎵桌面插座，安克65W 2C1A全氮化鎵充電器、安克65W 2C1A二合一氮化鎵超極充等系列新品，歡迎查閱。

安克65W全氮化鎵快充插座開箱

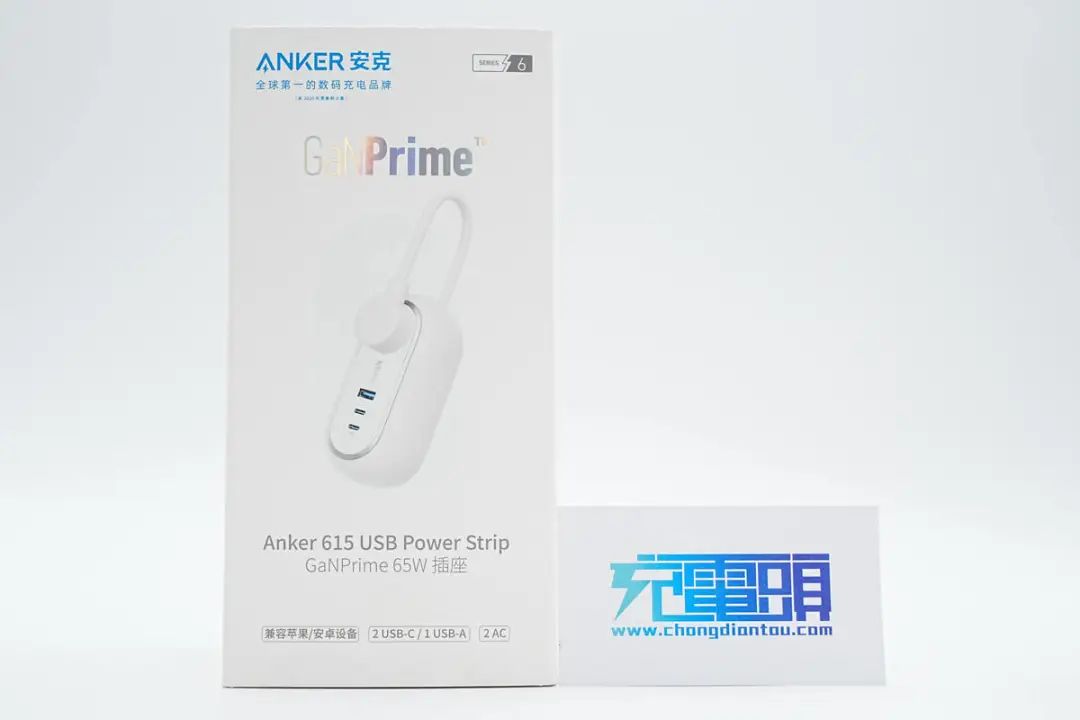

包裝盒正面印有品牌、產品名稱、外觀以及三大賣點。

背面印有產品應用場景圖以及相關賣點描述。

側面印有產品參數信息。

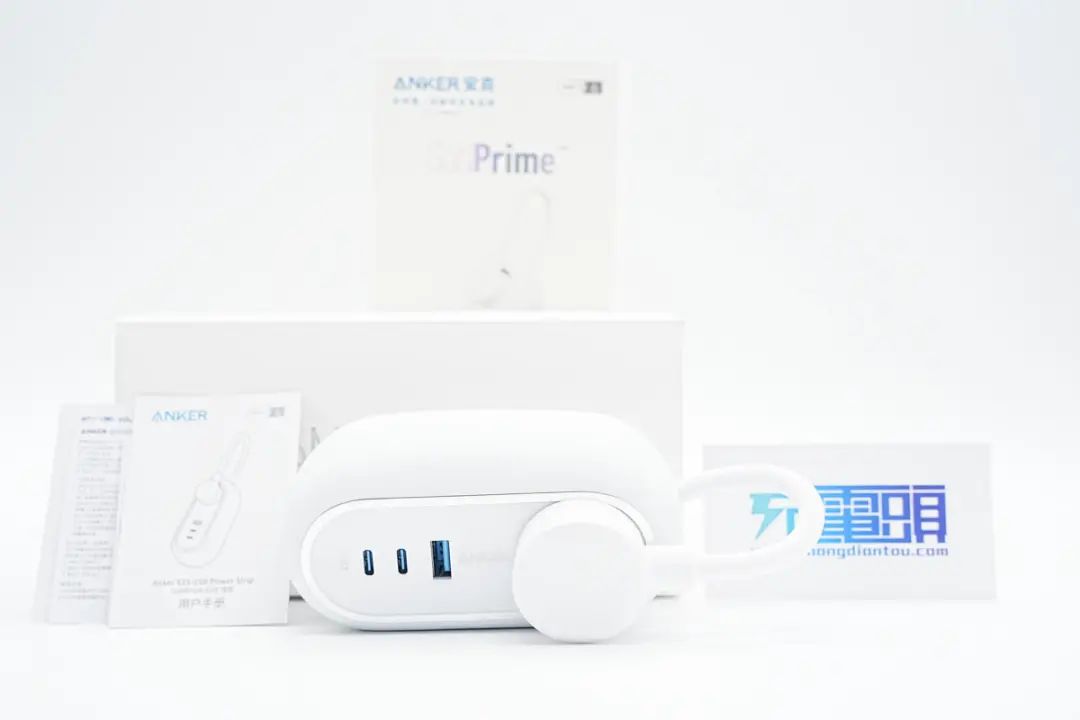

包裝內含插座、用戶手冊以及保修卡。

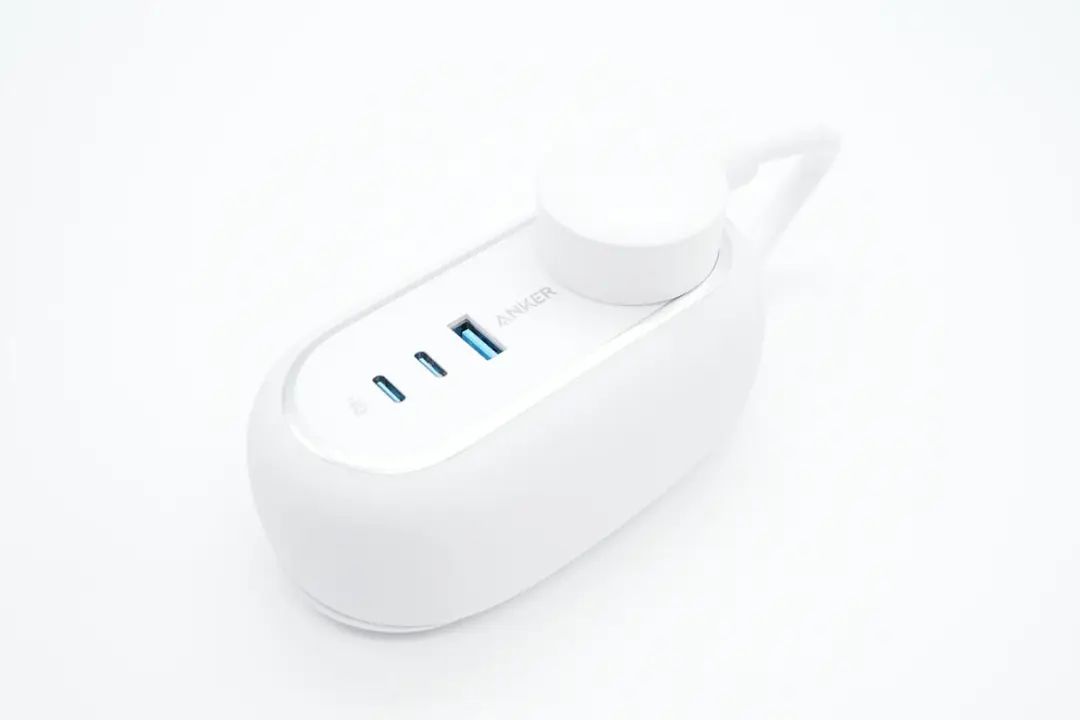

安克這款快充插座通體白色機身圓潤，自帶電源線看上去似乎“很短”，實則設計暗藏玄機，下面再細說。插頭可插在機身的插孔里，整體便顯得十分整潔小巧，讓插座外帶遠行不再是想象。

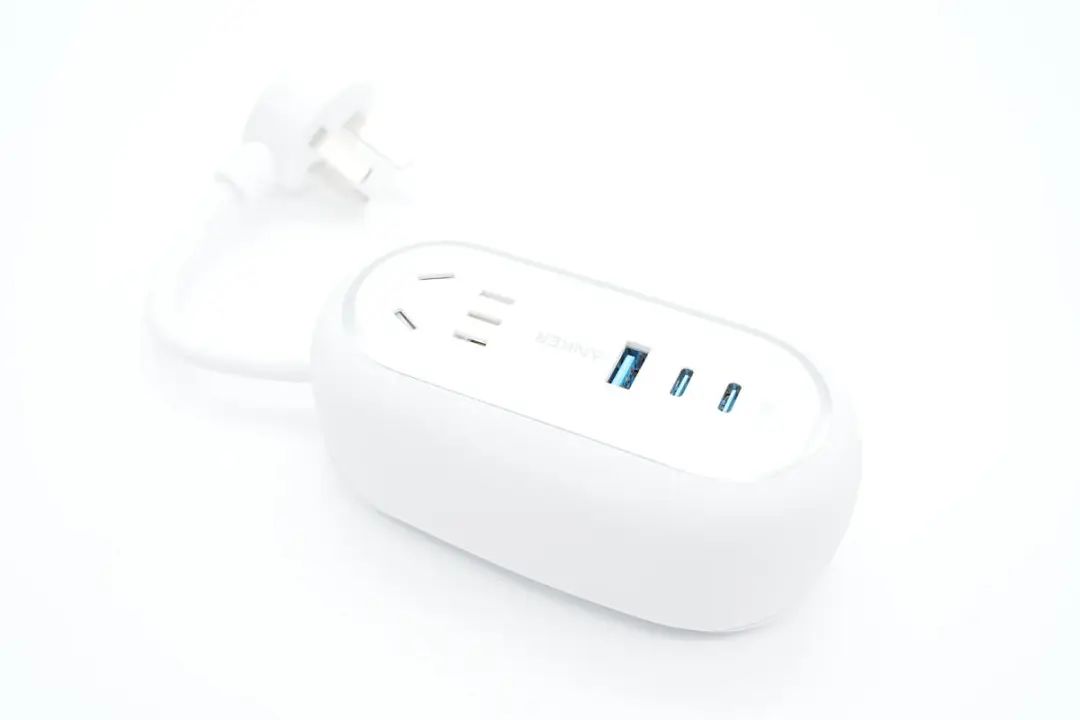

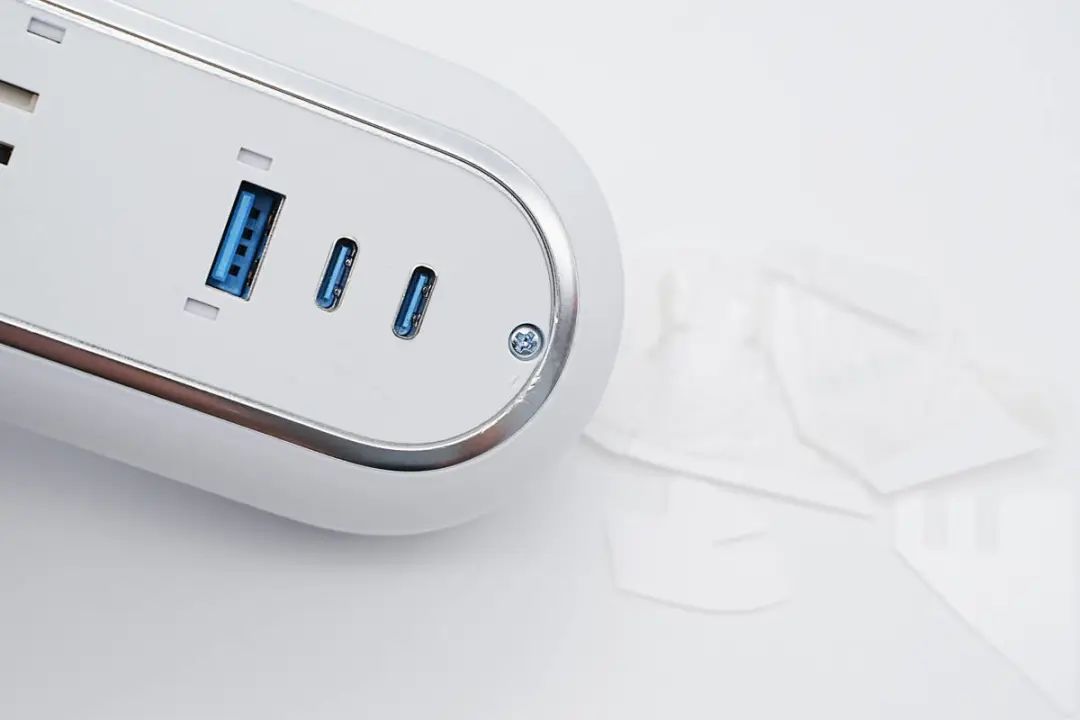

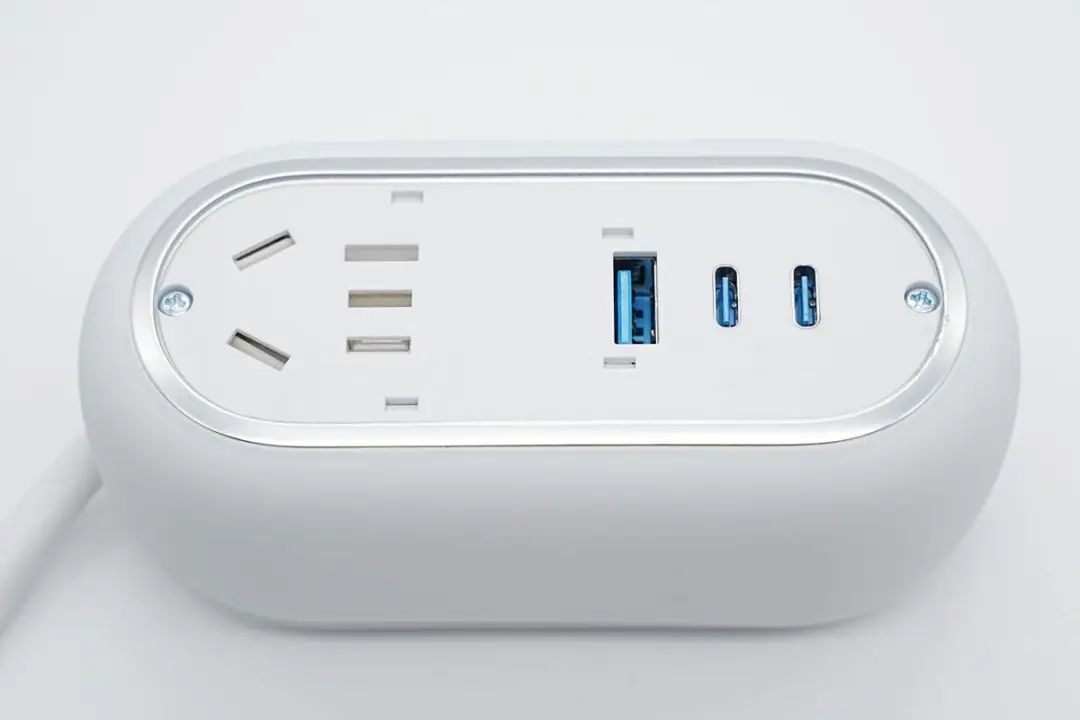

將插頭拔出，可見機身頂面設有3+2新國標插孔以及2C1A三個USB接口。

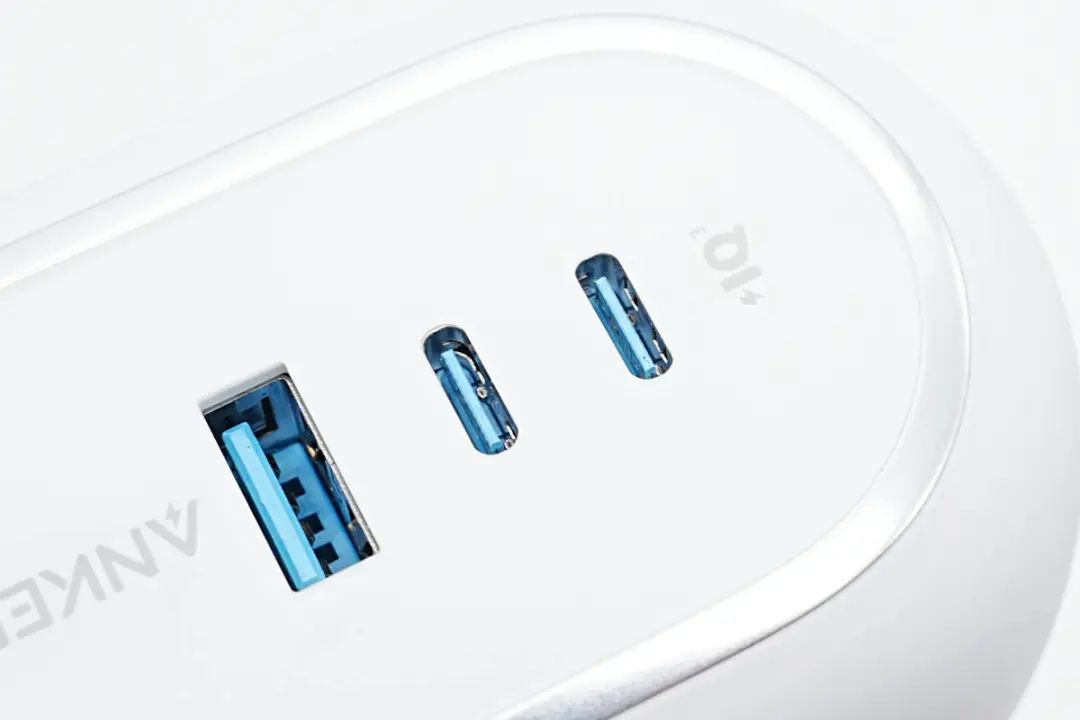

接口膠芯均為藍色，邊緣設有銀色裝飾環。

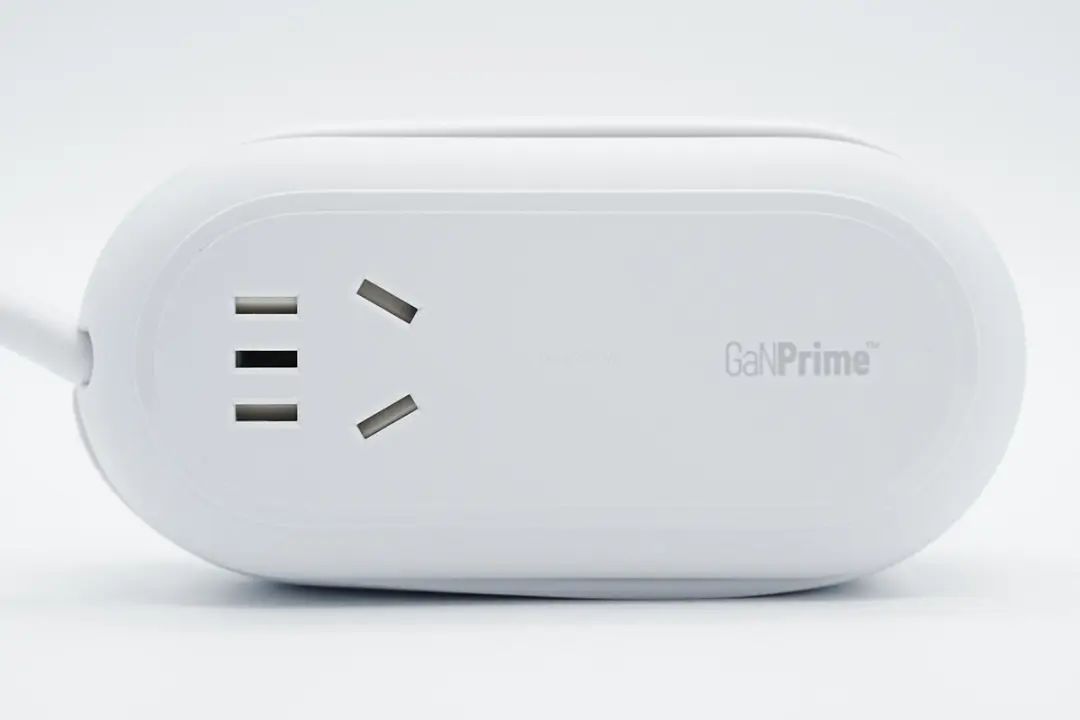

插座另一面也設有一個3+2新國標插孔，內置安全門防止異物進入，保證用電安全。

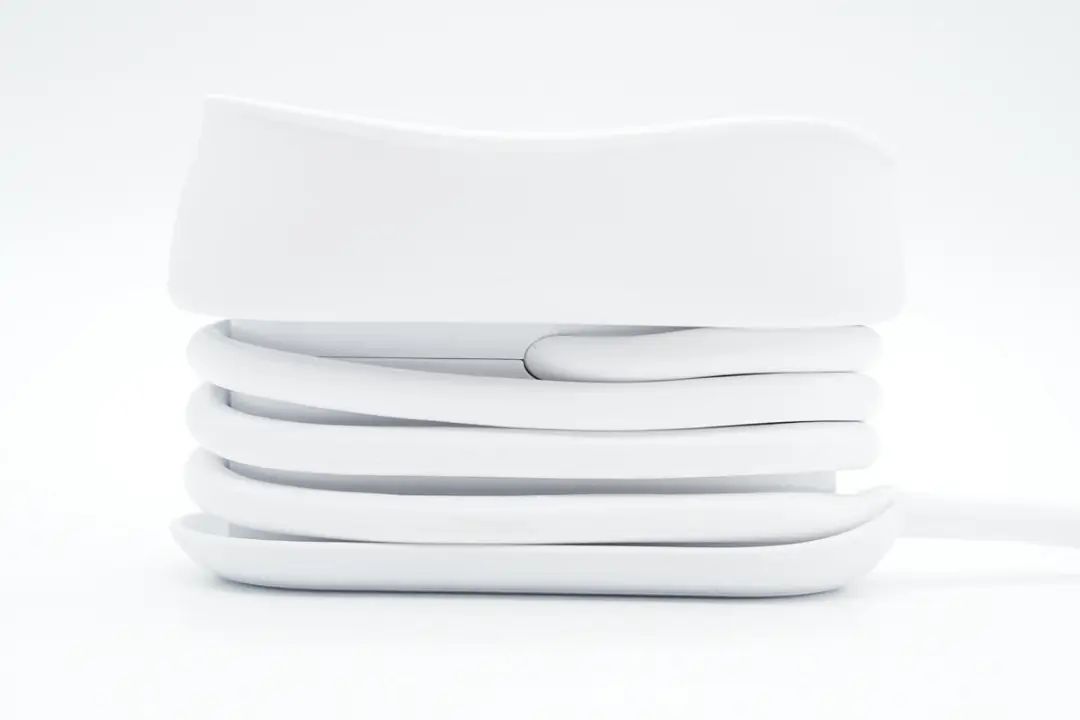

產品最大特點是插座側身內凹，同時還設有連體膠套，實現了電源線的收納整理以及保持整體整潔美觀。

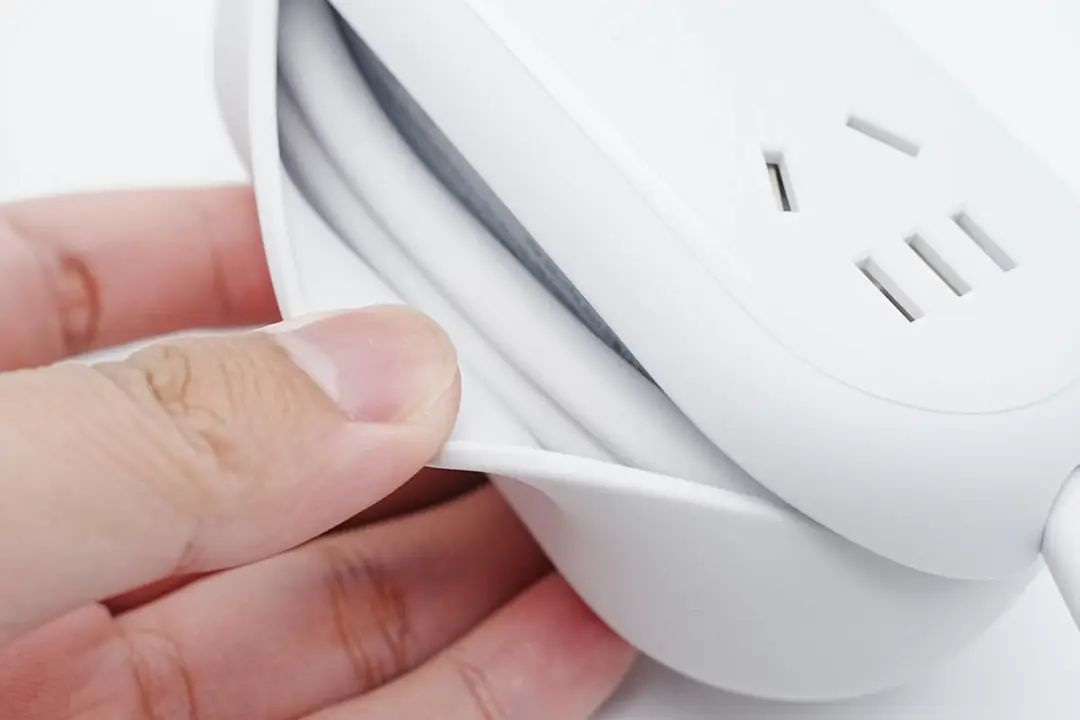

需要使用時將膠套外翻取出電源線即可，也很方便。

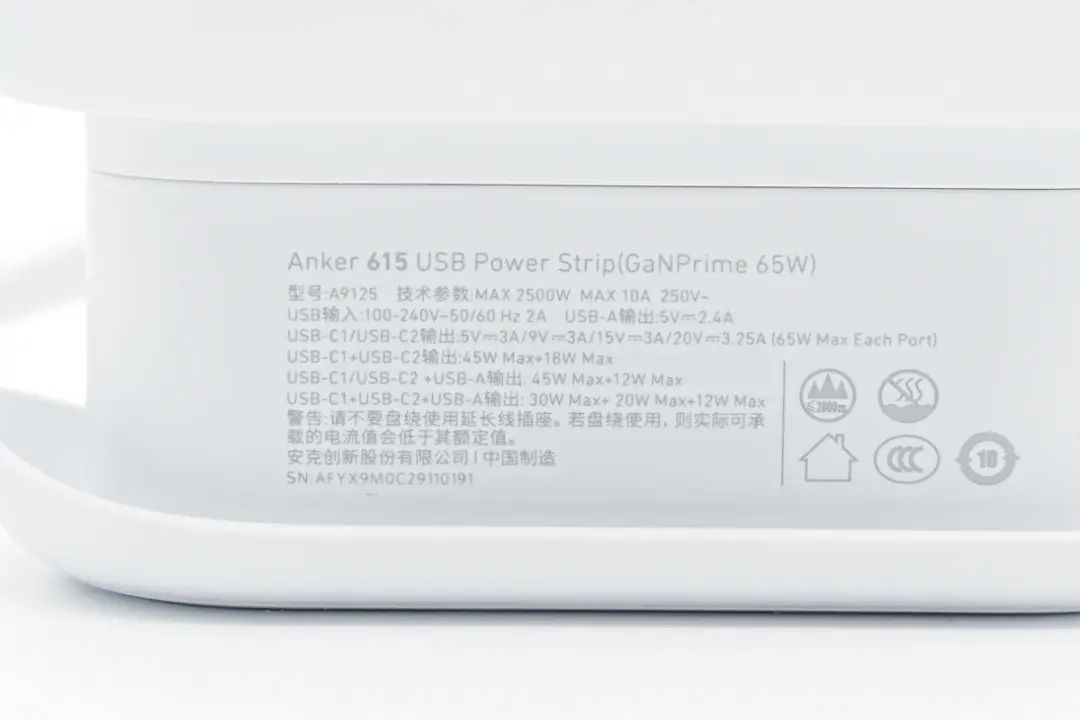

側身外殼上印有產品參數

型號：A9125

技術參數：2500W MAX 10A MAX 250V~

USB輸入：100-240V~50/60Hz 2A MAX

單口輸出：

USB-A：5V2.4A

USB-C1/C2：5V3A、9V3A、15V3A、20V3.25A

雙口輸出：

USB-C1+USB-C2：45W+18W

USB-C1/C2+USB-A：45W+12W

三口輸出：

USB-C1+USB-C2+USB-A：30W+20W+12W

安克創新股份有限公司

產品已經通過了CCC認證。

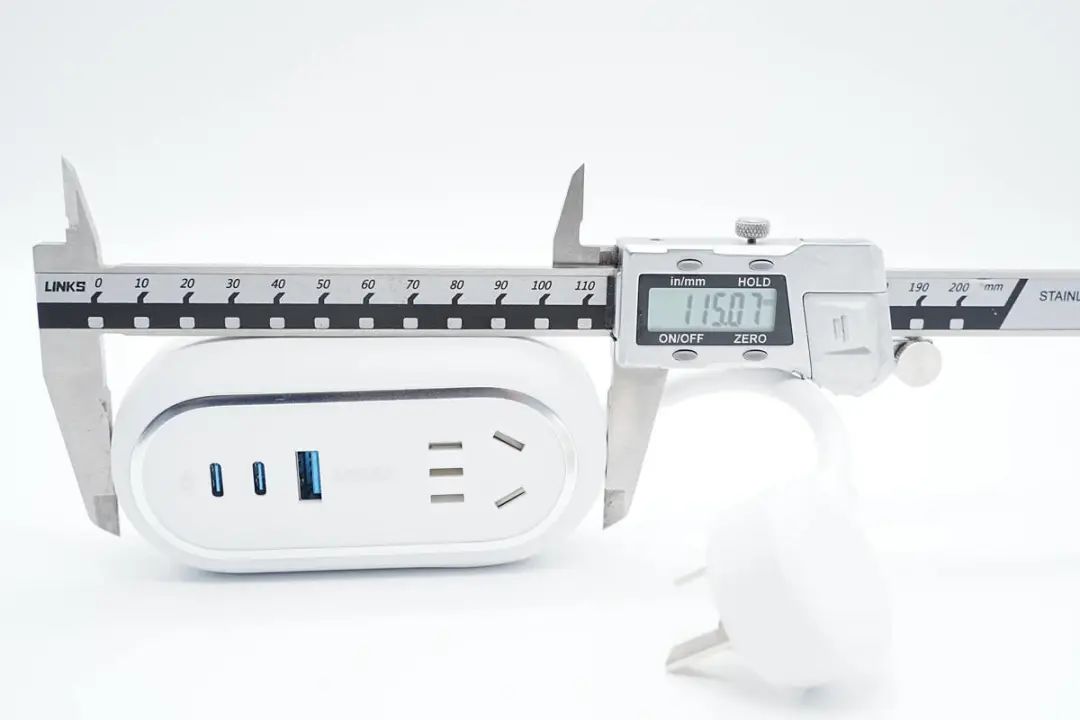

測得插座機身長度為115.07mm。

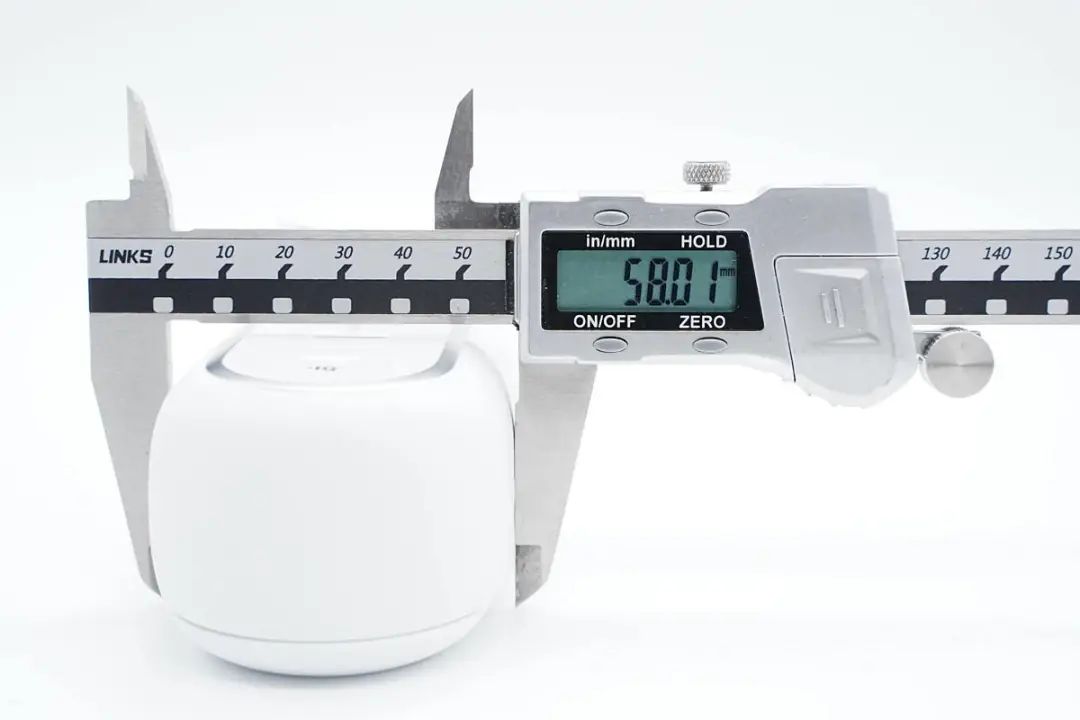

寬度為58.01mm。

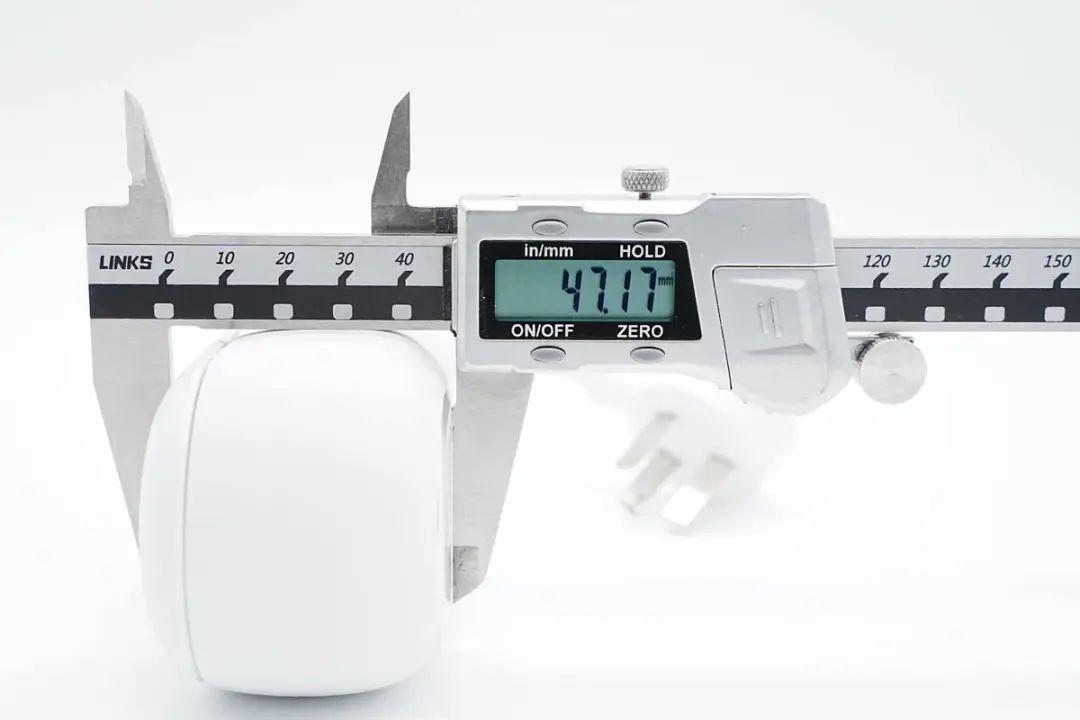

厚度為47.17mm。

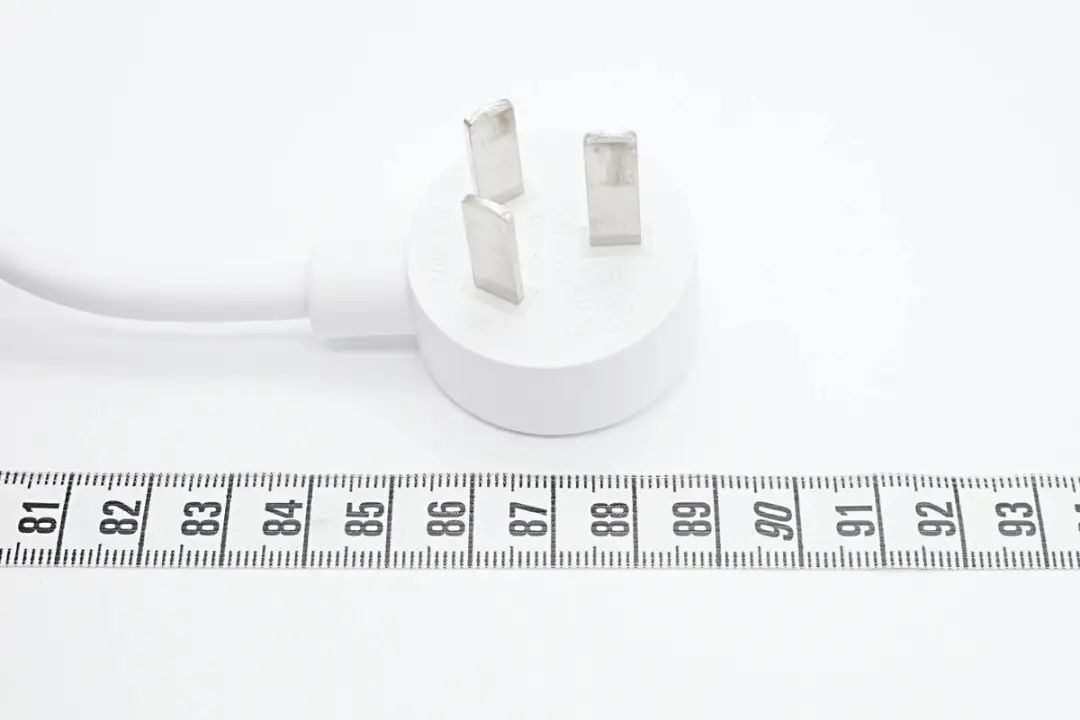

電源線長度約為89cm。

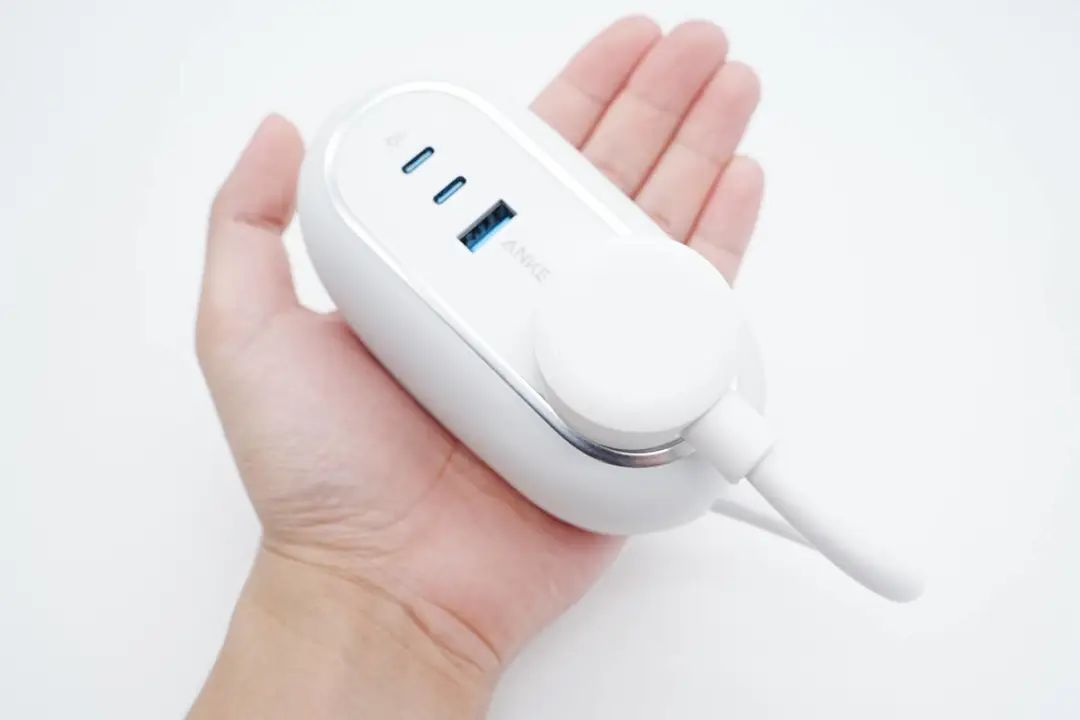

拿在手上的大小直觀感受。

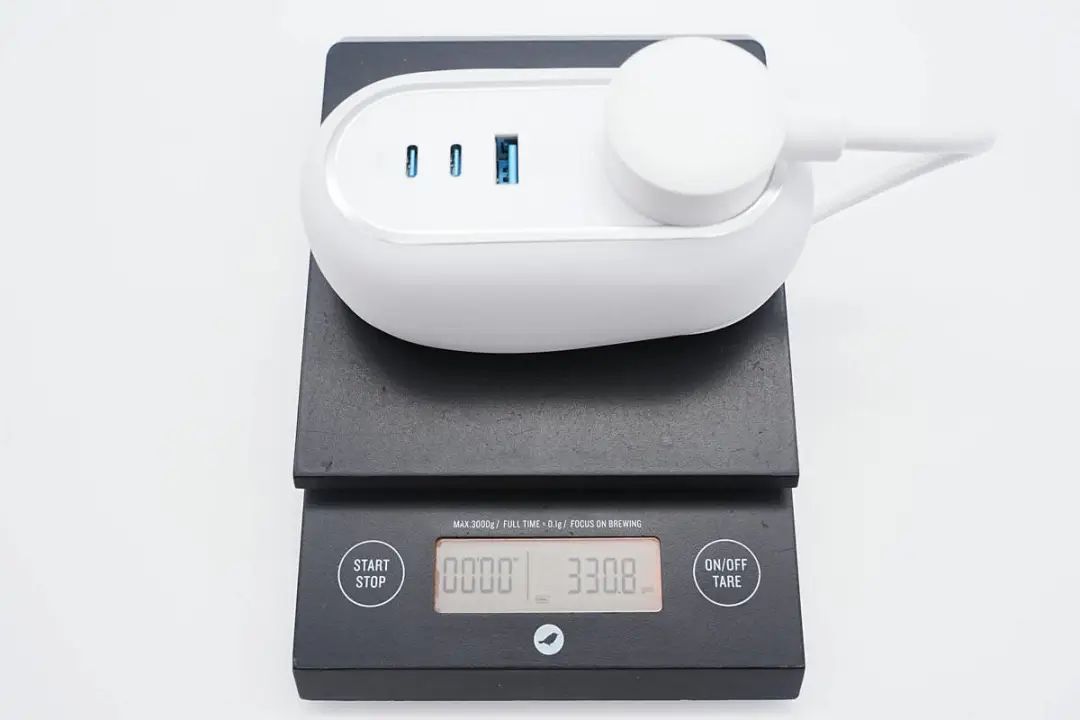

插座凈重約為331g。

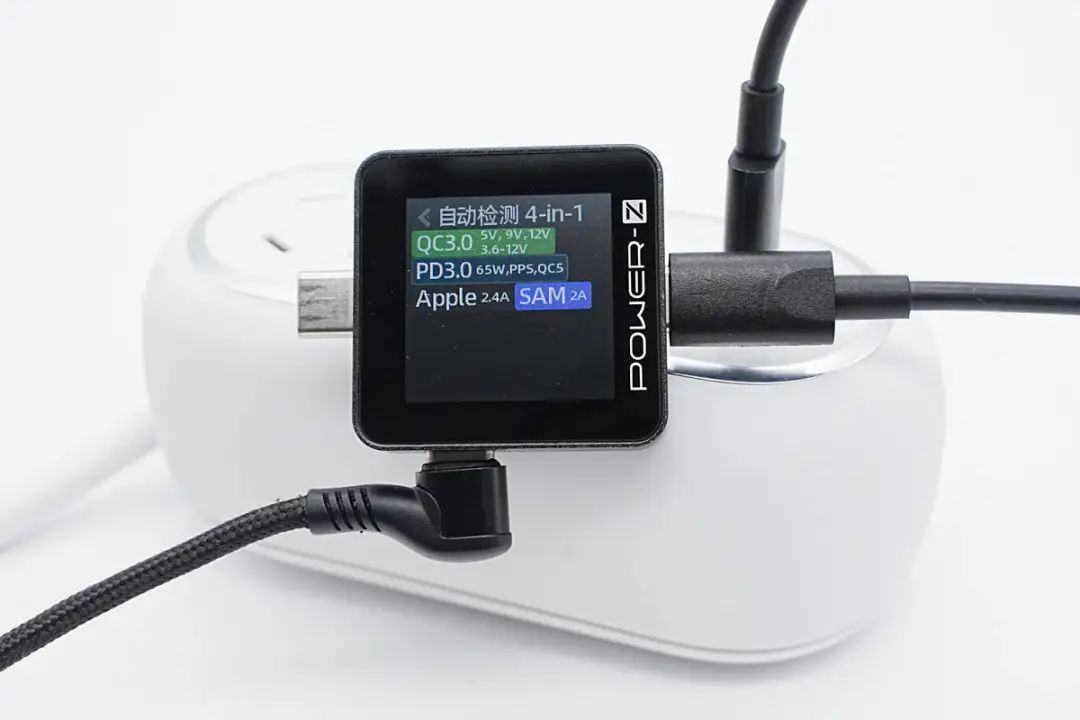

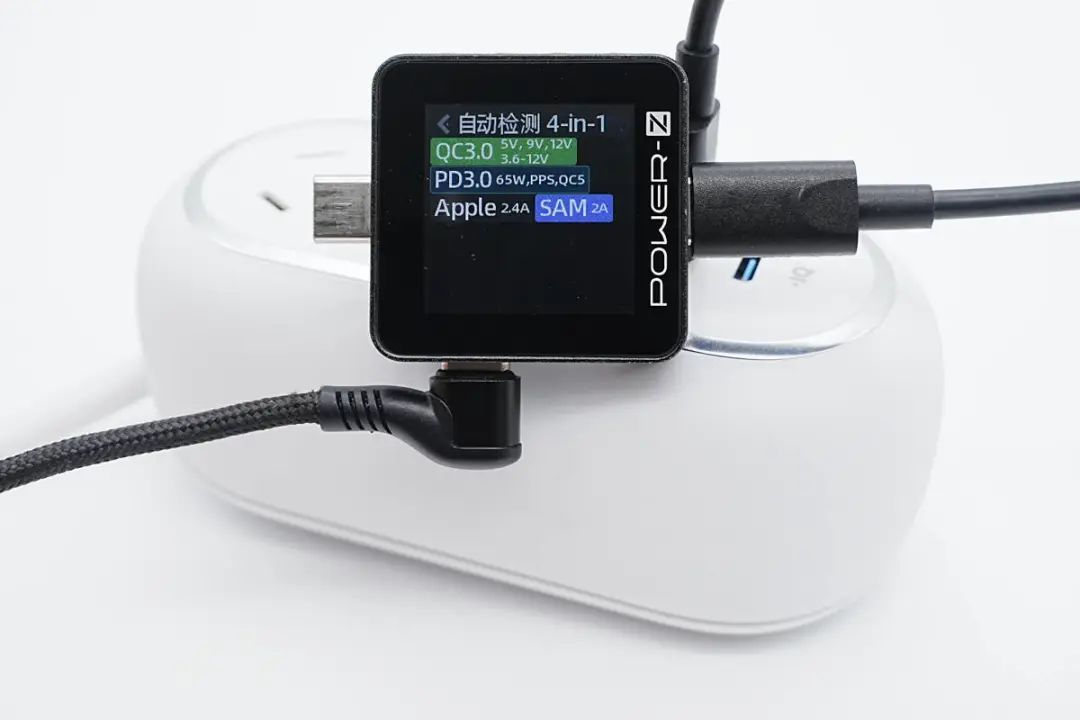

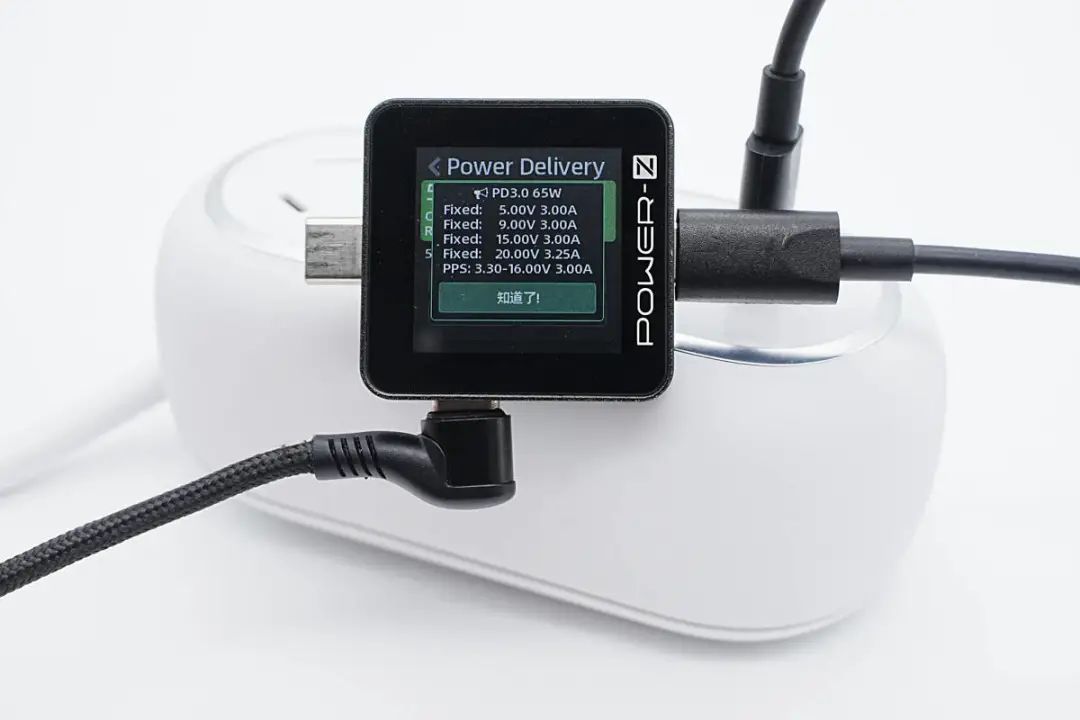

使用ChargerLAB POWER-Z KM002C測得USB-C1口支持QC3.0、PD3.0、PPS、Apple 2.4A、Samsung 5V2A充電協議。

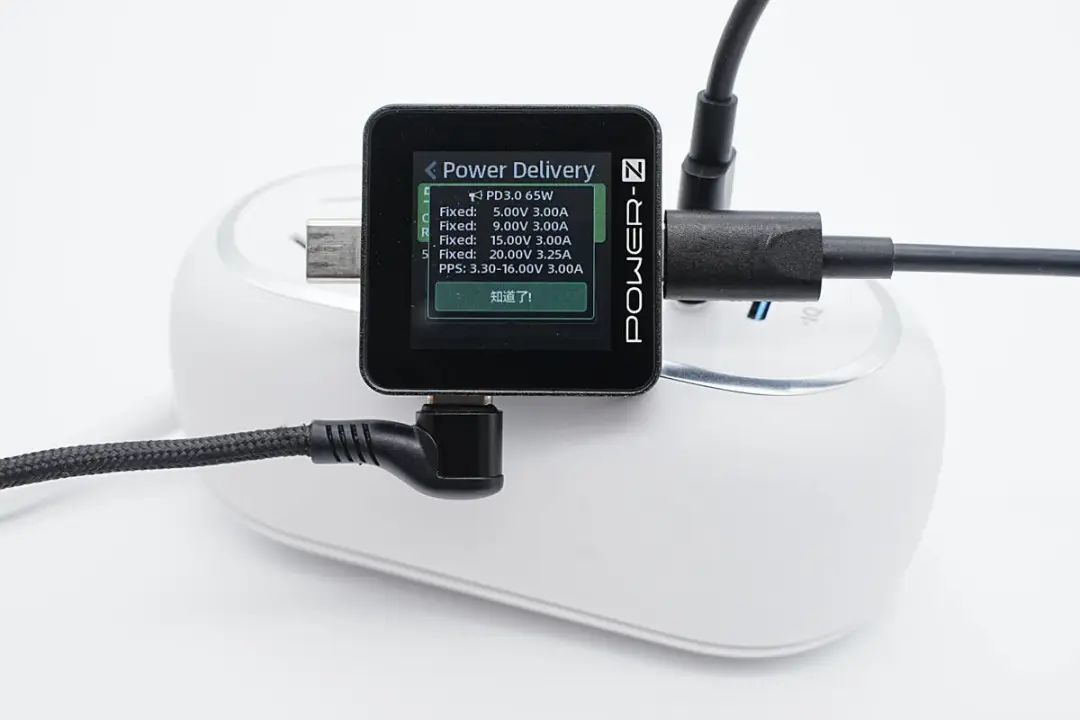

并且具備5V3A、9V3A、15V3A、20V3.25A四組固定電壓檔位，以及3.3-16V3A一組PPS電壓檔位。

測得C2口兼容協議和C1口的相同。

PDO報文也完全一樣，兩個C口支持功率盲插。

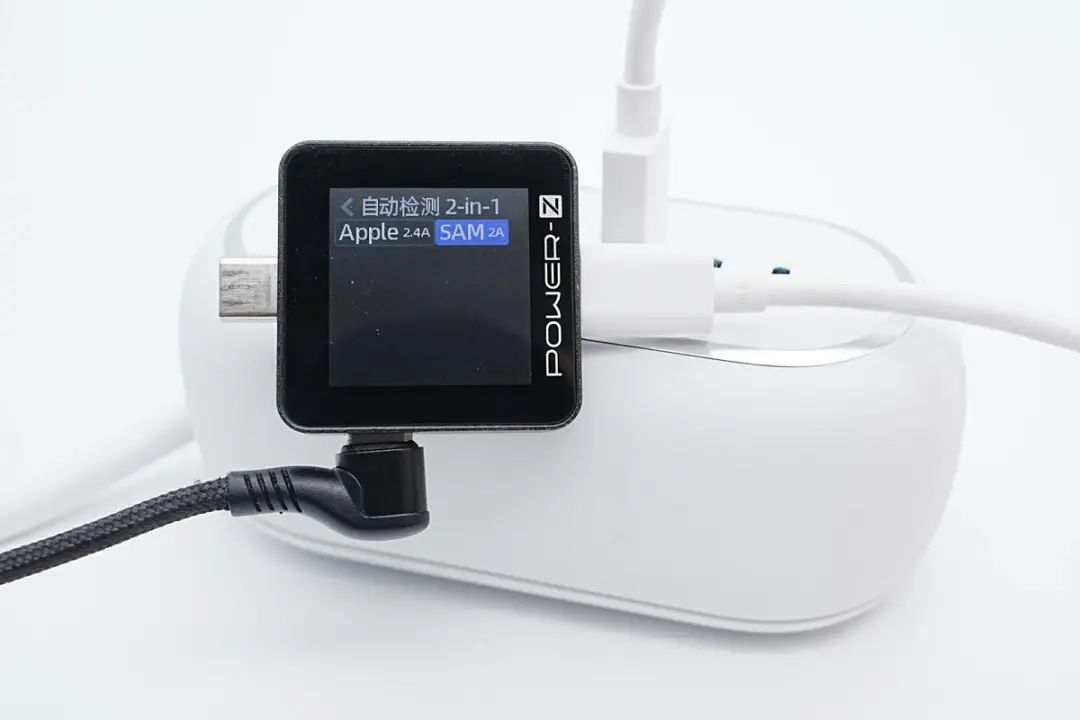

測得USB-A口支持Apple 2.4A、Samsung 5V2A充電協議。

安克65W全氮化鎵快充插座拆解

看完了安克這款全氮化鎵快充插座的外觀和接口，以及輸出協議的測試，下面就來拆解這款插座，一起來看看里面的設計和用料。

首先撬下插座面板，在面板下面是固定外殼的螺絲。

外殼通過兩根螺絲固定。

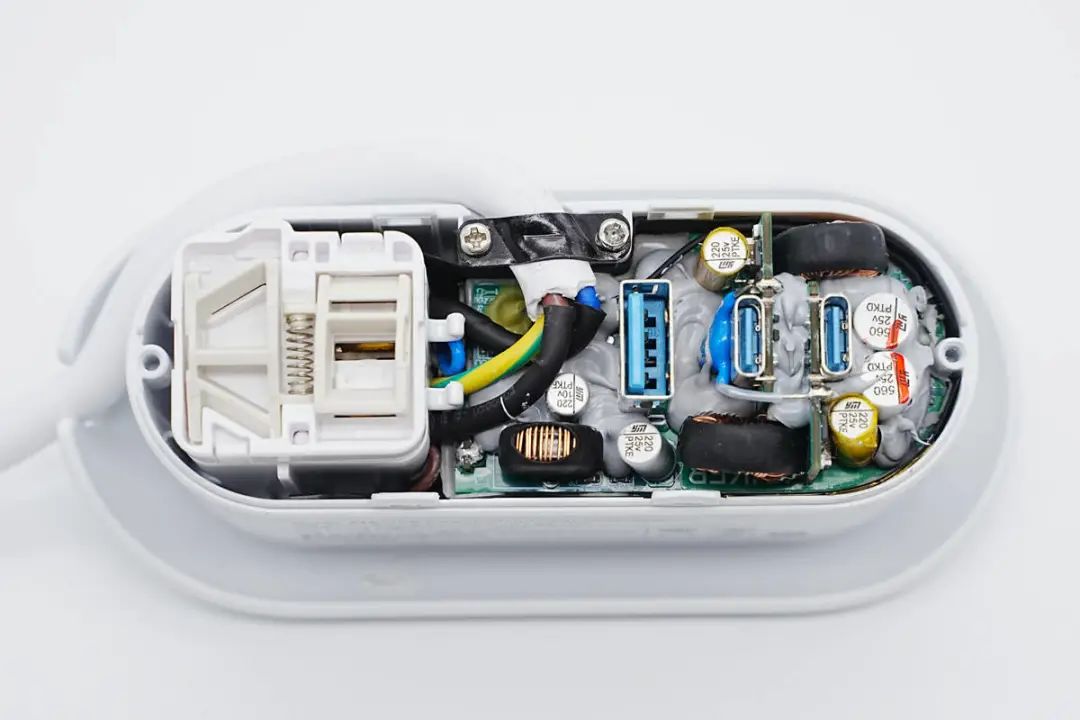

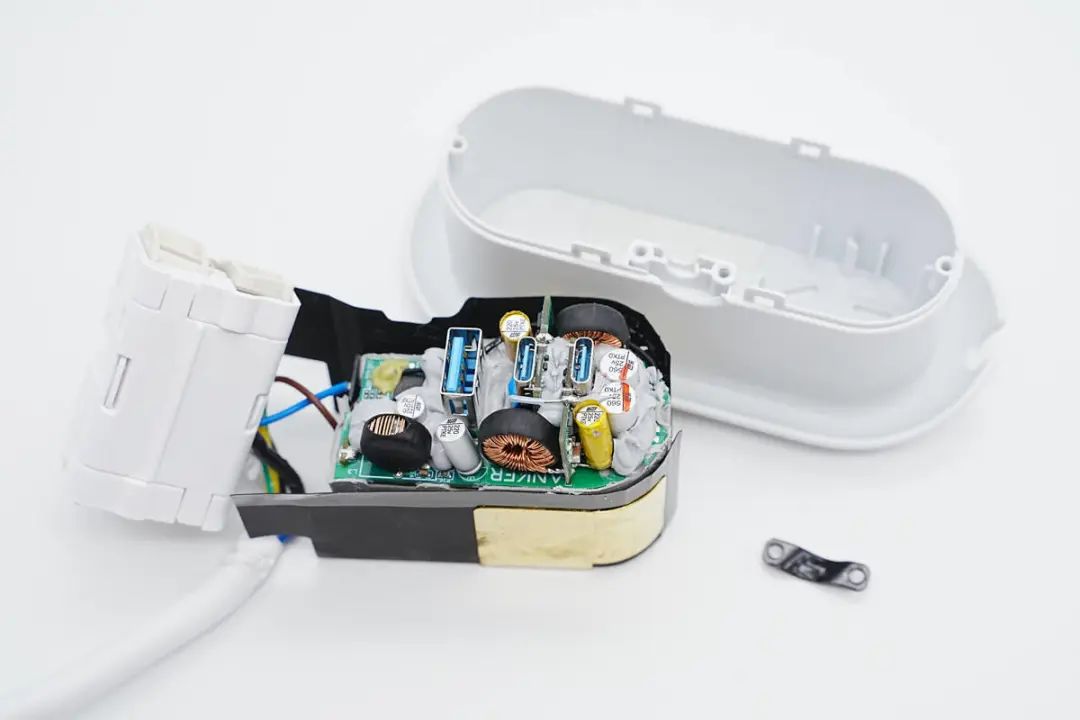

擰下固定螺絲，拆下外殼，內部是插座模塊和快充電源模塊。

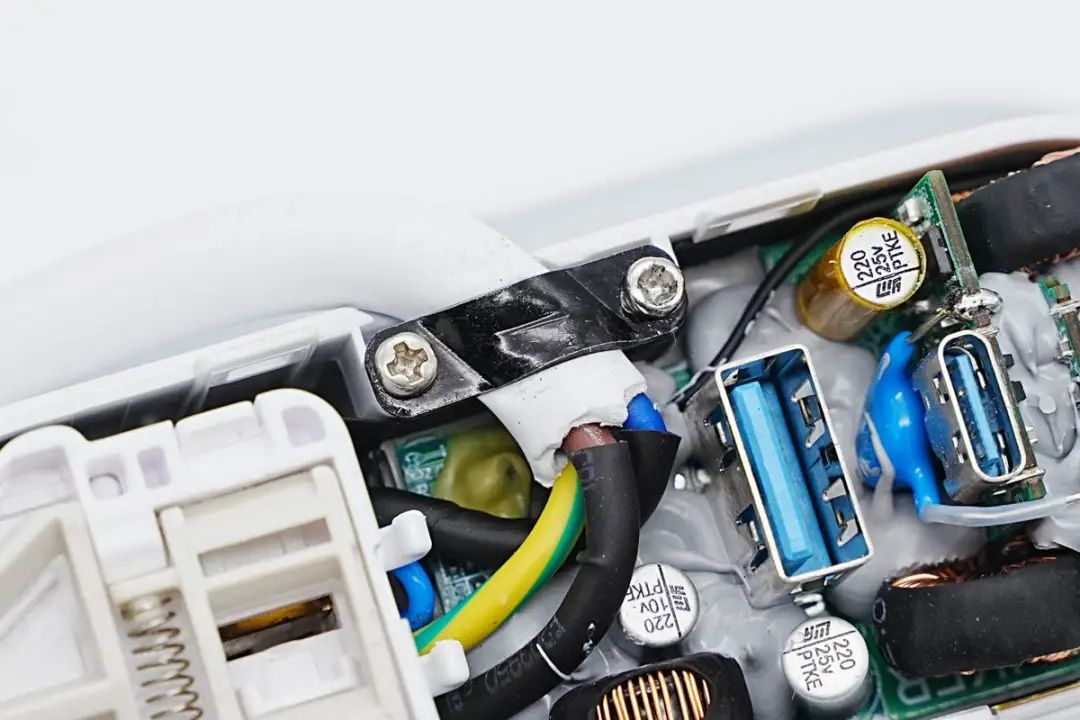

電源輸入線通過金屬線卡和螺絲固定。

擰開固定螺絲，取出插座模塊和快充電源模塊。插座模塊有獨立的塑料外殼絕緣，成為一個整體。

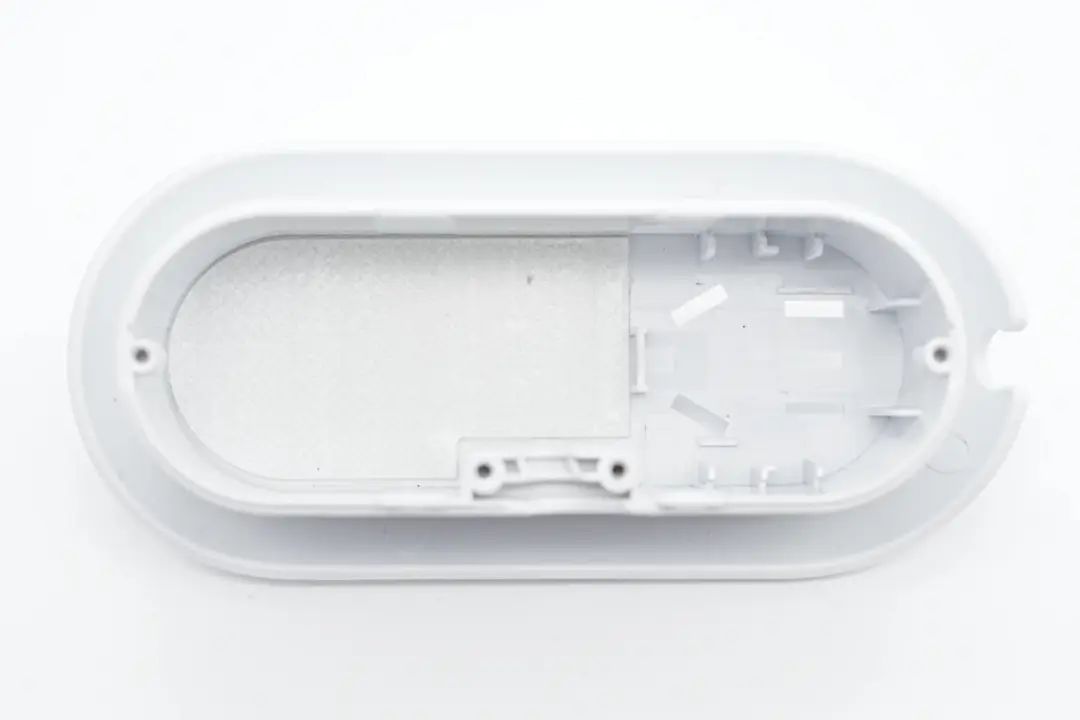

殼體內部對應快充模塊的位置粘貼泡棉進行緩沖。

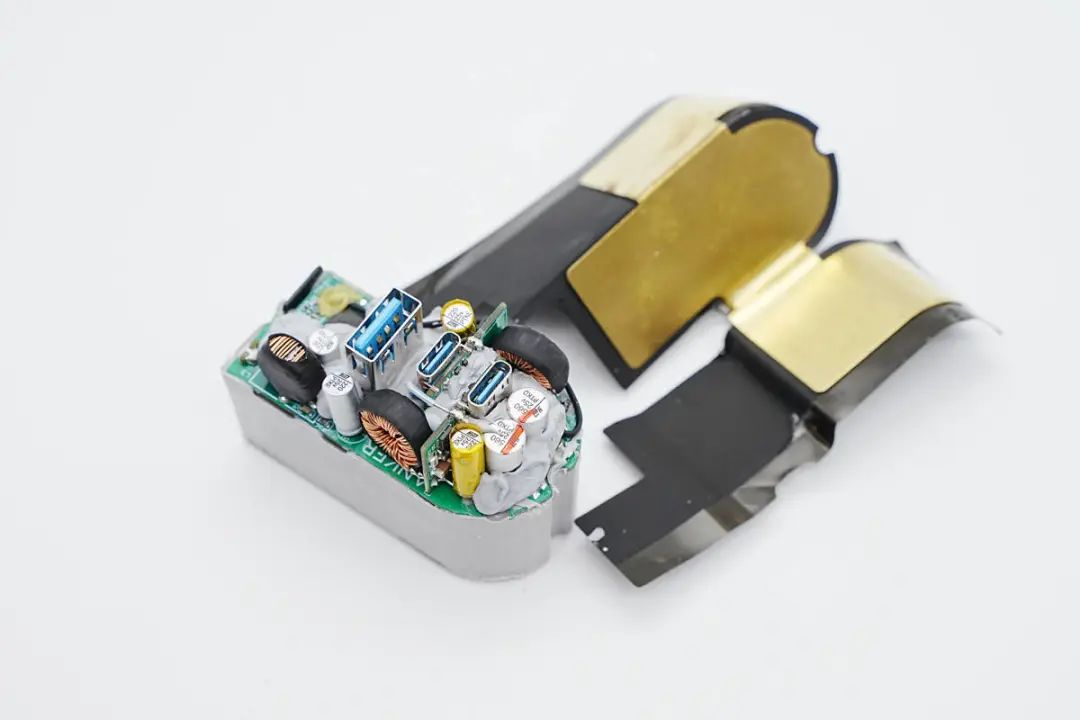

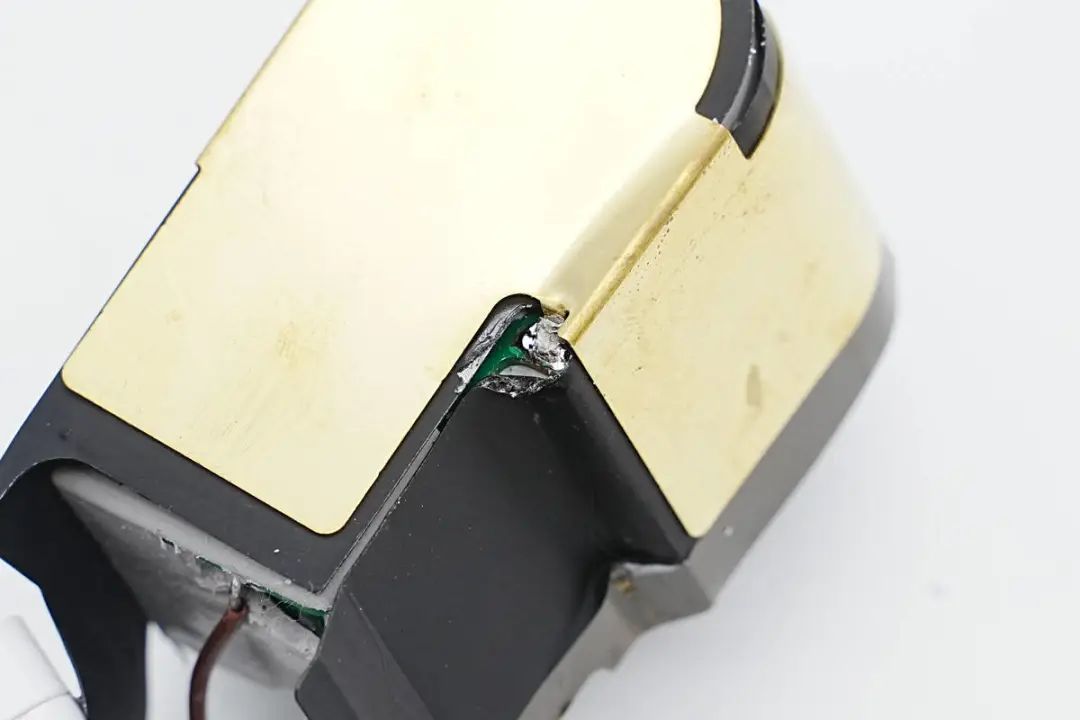

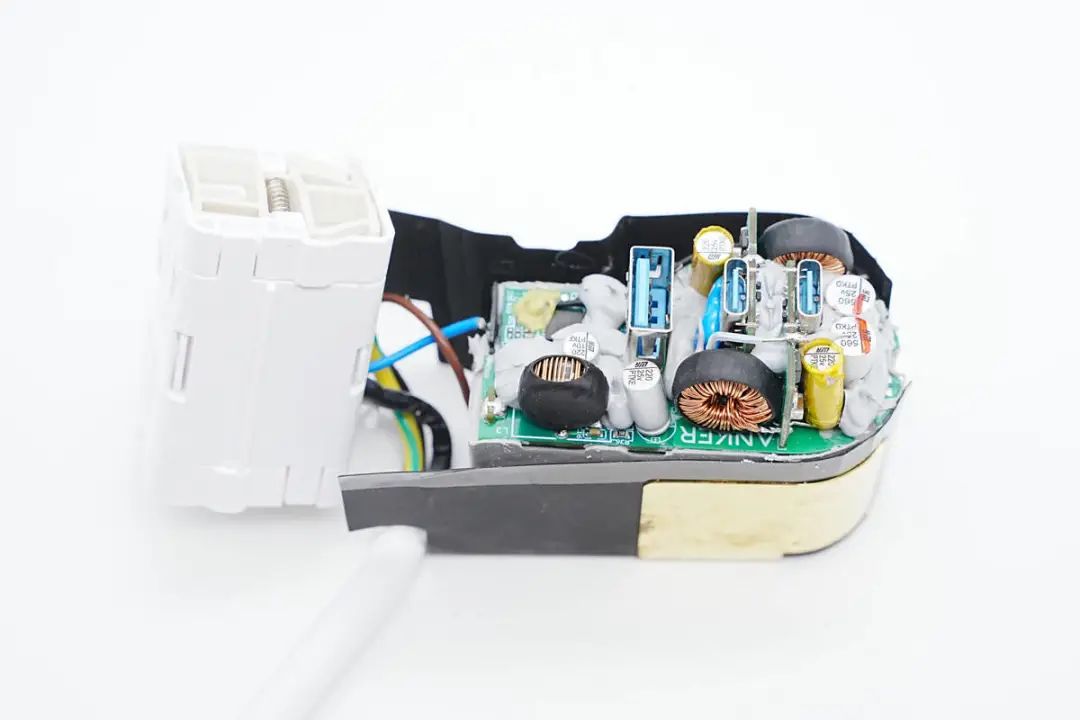

插座模塊和快充模塊一覽，快充模塊采用灌封工藝，與黃銅散熱片之間采用麥拉片絕緣。

散熱片焊接在快充電源模塊上固定。

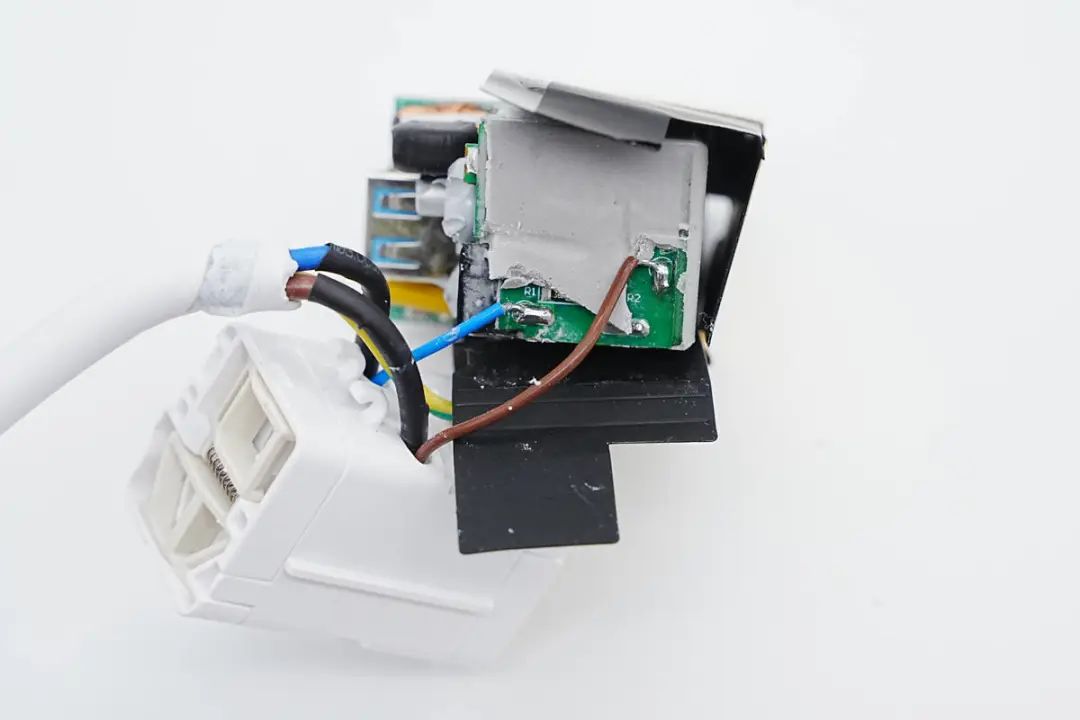

快充電源模塊通過導線連接到插座模塊供電。

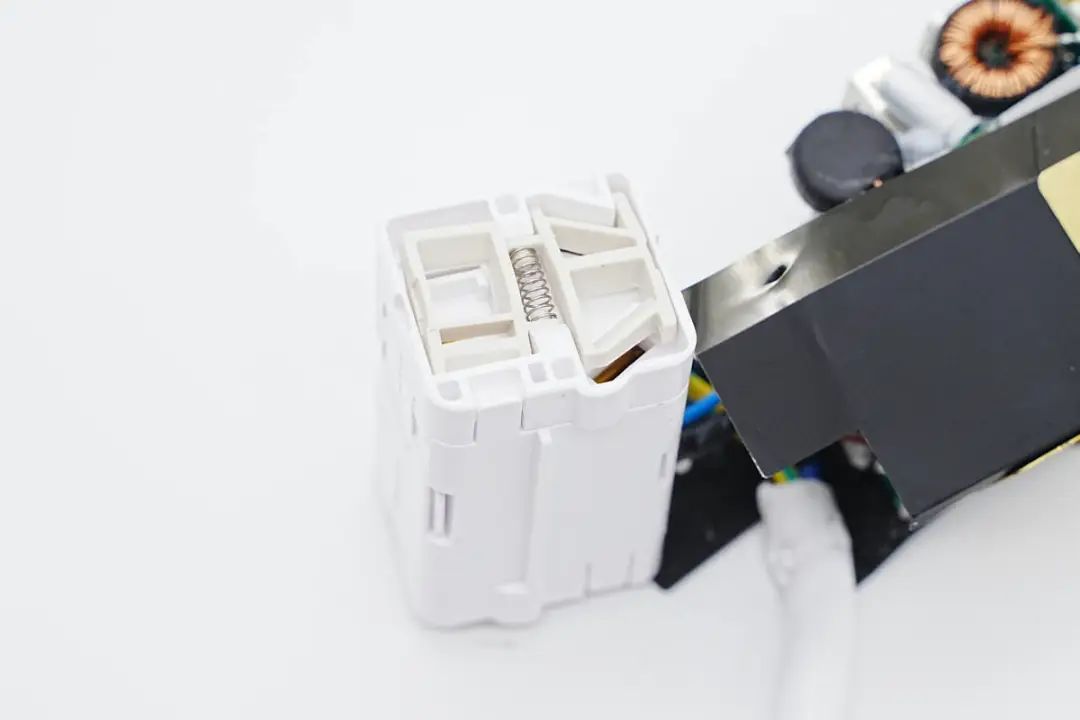

插座模塊為整體結構，兩面都有安全門防止異物插入。

下面進入快充電源模塊的拆解，首先焊接取下散熱片。

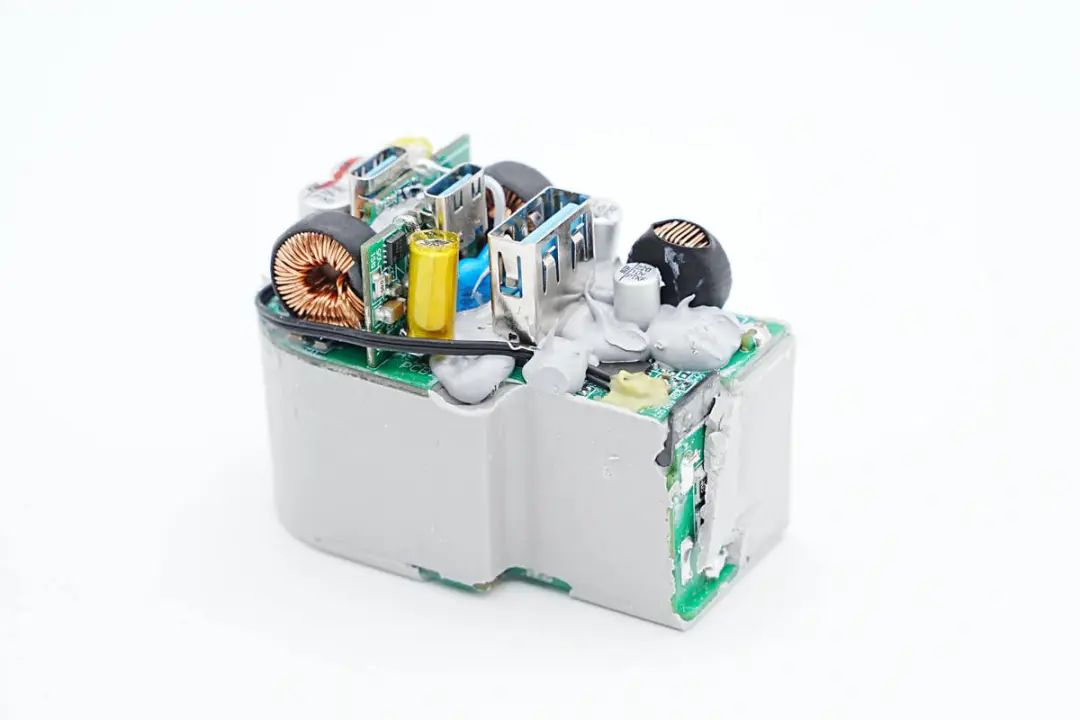

快充電源模塊整體采用導熱膠灌封，一方面可以加強導熱，均勻散熱降低溫升，另外一方面可以固定元器件位置，有效避免不慎跌落造成的損壞。

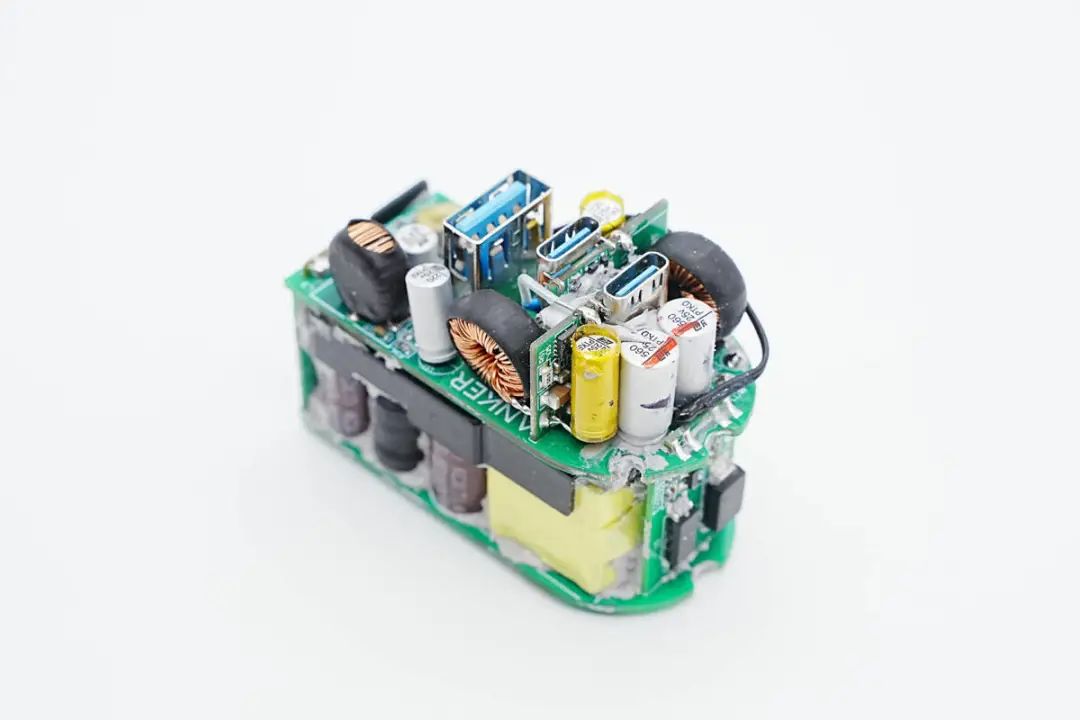

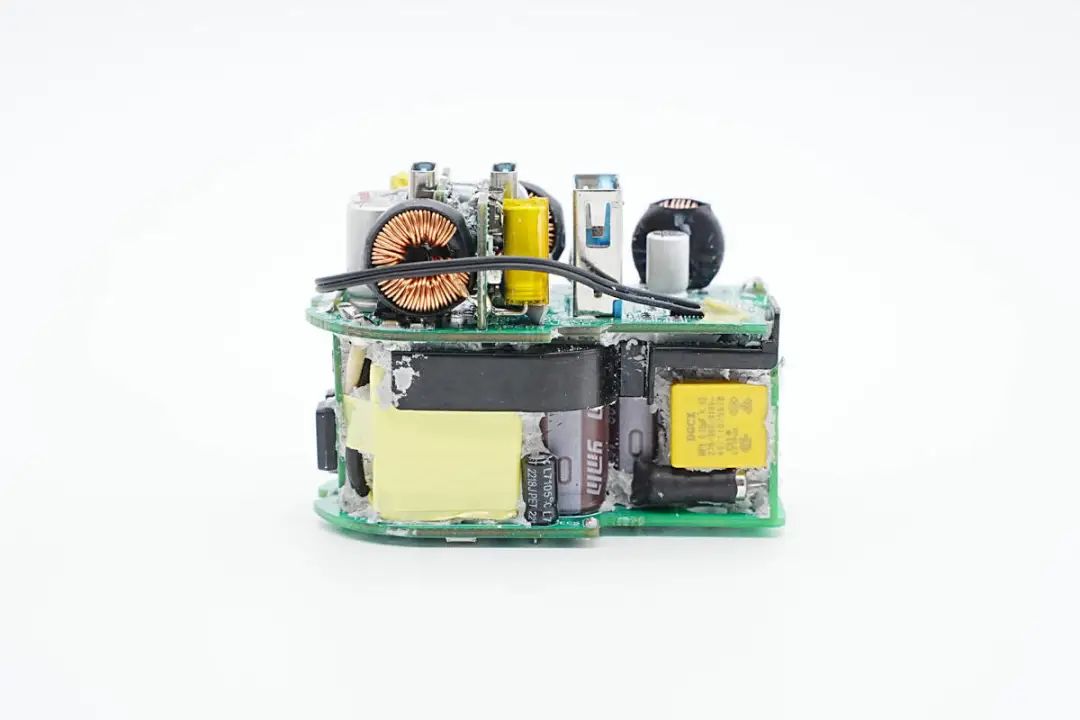

清理掉快充電源模塊表面的封膠，PCBA模塊由多塊小板焊接組合成為一個整體。結構緊湊，空間利用率非常高。在輸出濾波電容位置固定有一顆熱敏電阻，用于充電器內部溫度檢測。

熱敏電阻焊接連接到次級小板上。初級和次級為獨立的電路板，中間通過塑料支架隔離絕緣。在底部為初級PCB，焊接高壓電解電容和變壓器，頂部為次級PCB，焊接降壓小板和濾波電容等。

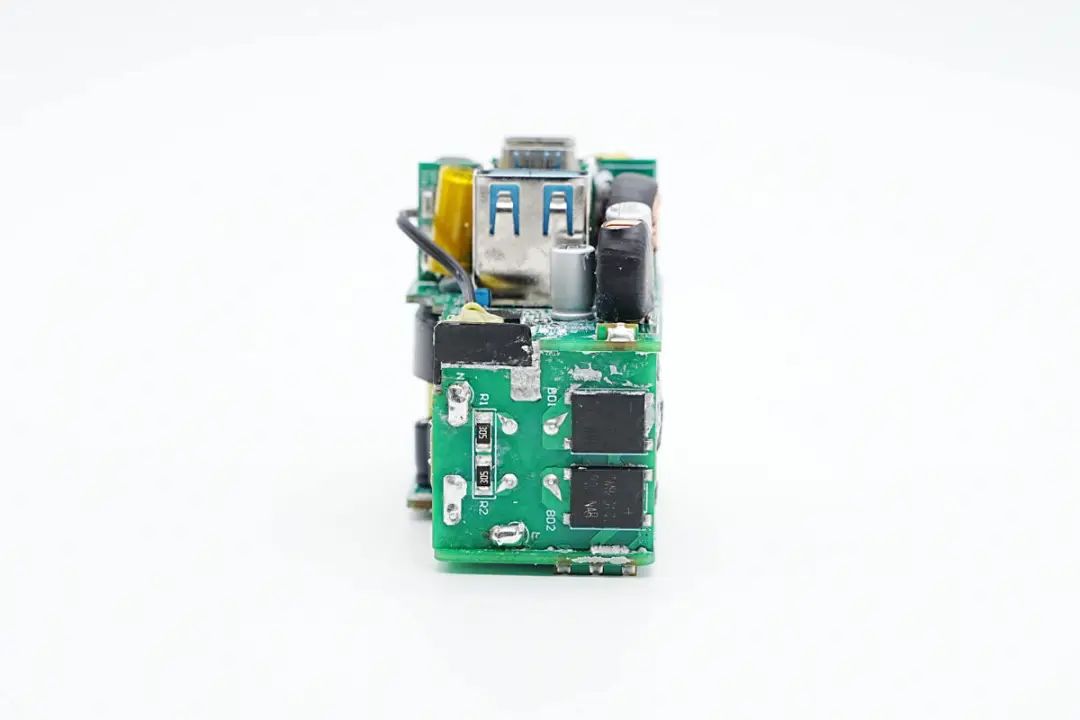

在其中一側的連接小板上焊接兩顆整流橋。

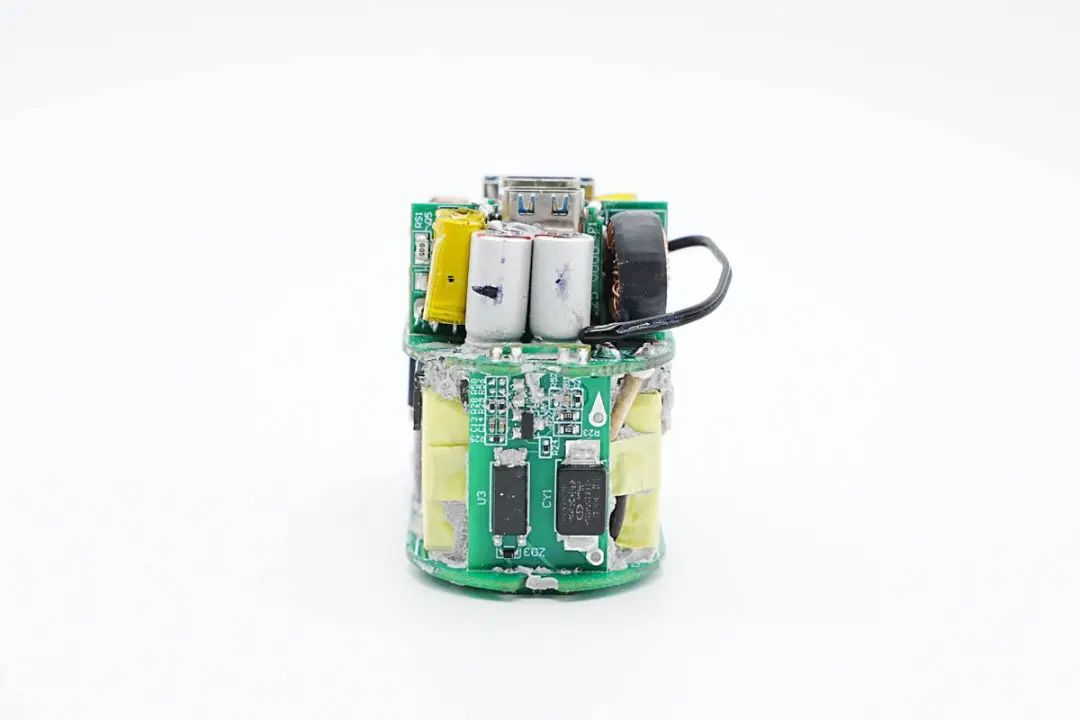

另一側的連接小板上焊接光耦和貼片Y電容。

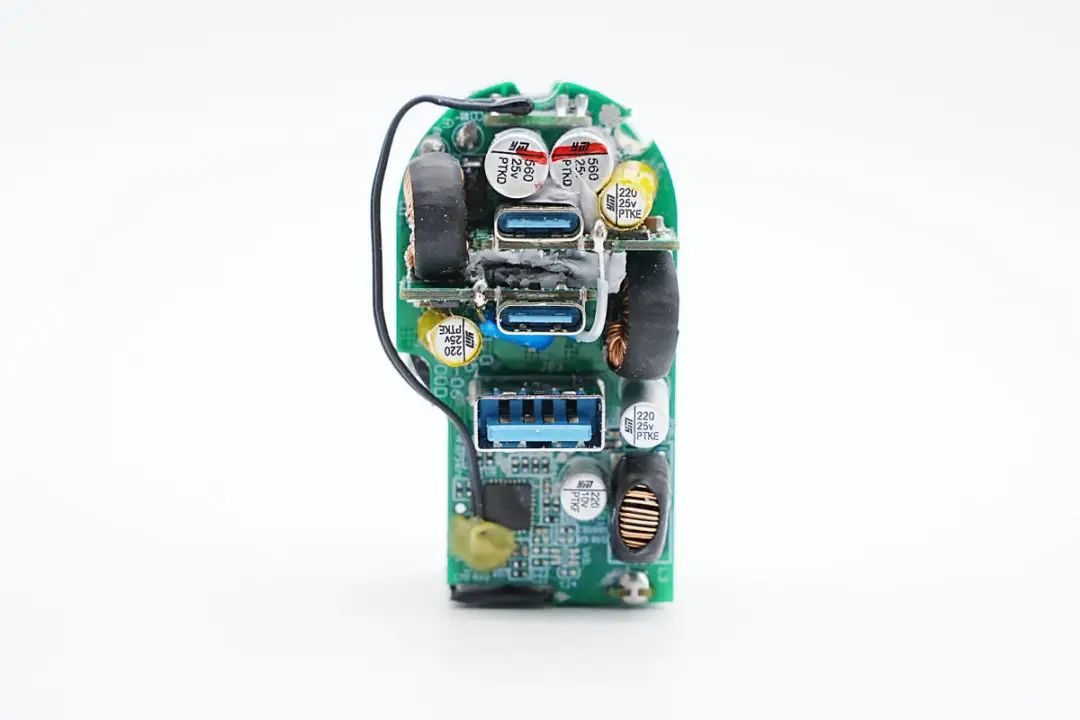

PCBA模塊頂部一覽，焊接兩塊降壓小板，小板上焊接降壓電感和USB-C母座，用于降壓輸出。右下角一顆降壓電感用于USB-A口降壓輸出。

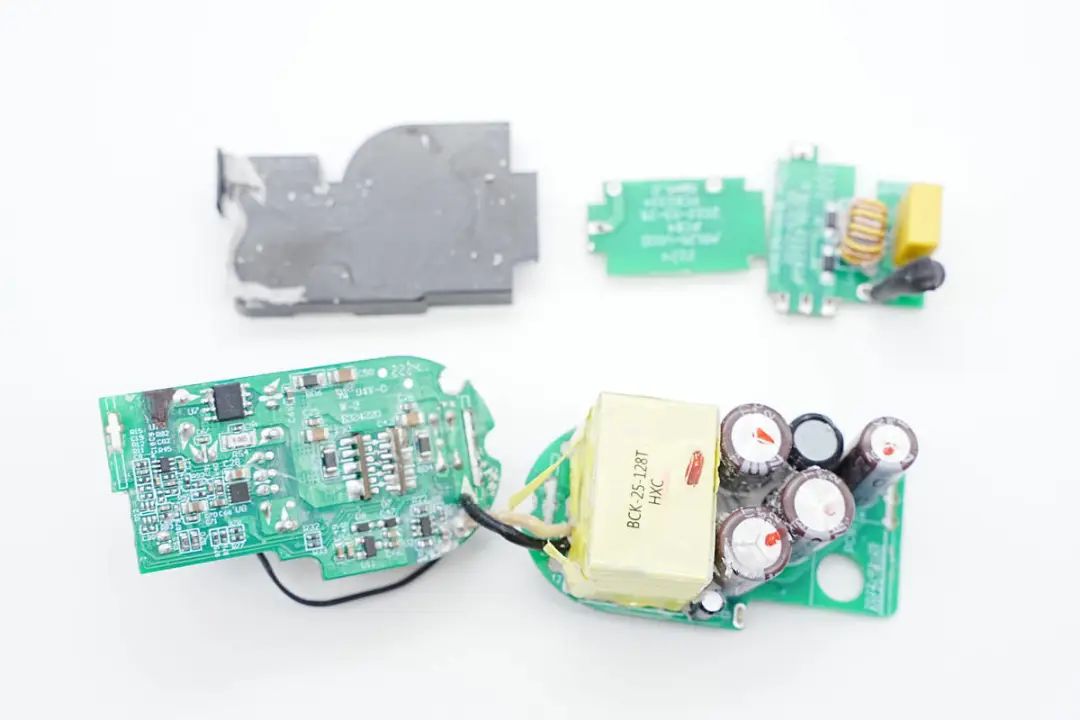

將小板全部拆分開，PCBA模塊由4塊PCB組成。其中初級開關電源與次級降壓電路為兩塊獨立的PCB，利用兩側的小板焊接連接。在初次級元件之間采用一塊塑料支架進行絕緣，確保安全。

通過對充電器PCBA模塊的觀察發現，安克65W全氮化鎵快充插座采用反激開關電源搭配同步整流，在次級使用氮化鎵同步整流管，實現初次級全氮化鎵設計。輸出使用兩路獨立的同步降壓電路，實現雙C口65W功率盲插，及多口功率自動分配功能。下面我們就從輸入端開始了解整個充電器的設計與用料。

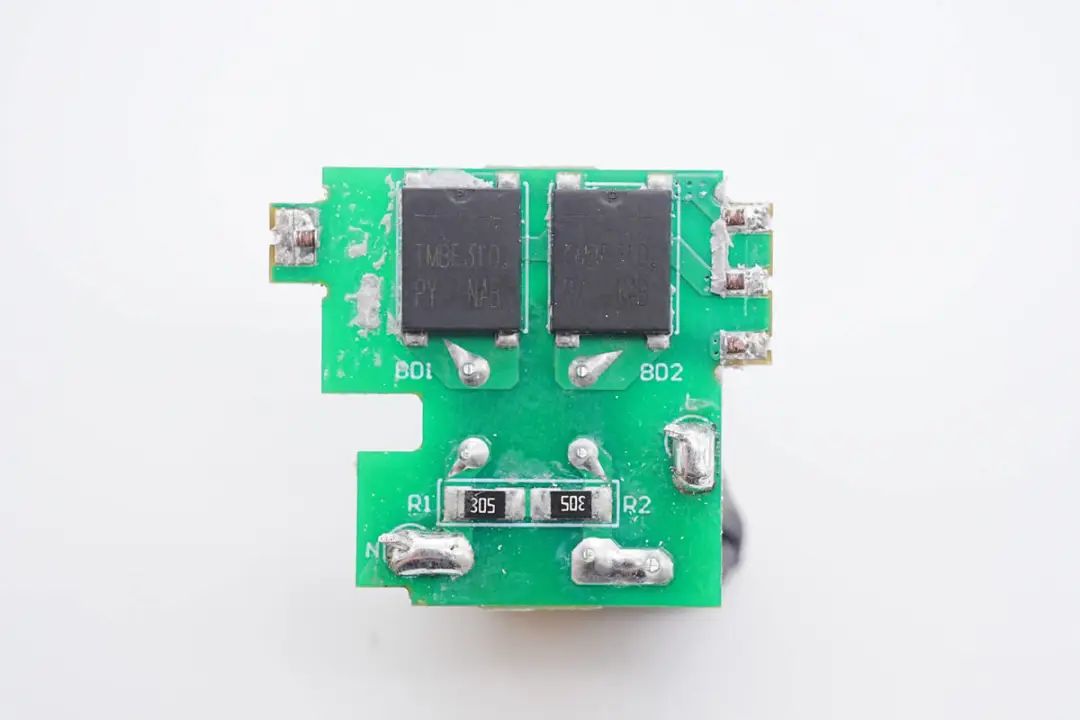

輸入端小板正面焊接兩顆整流橋，導線焊接連接。

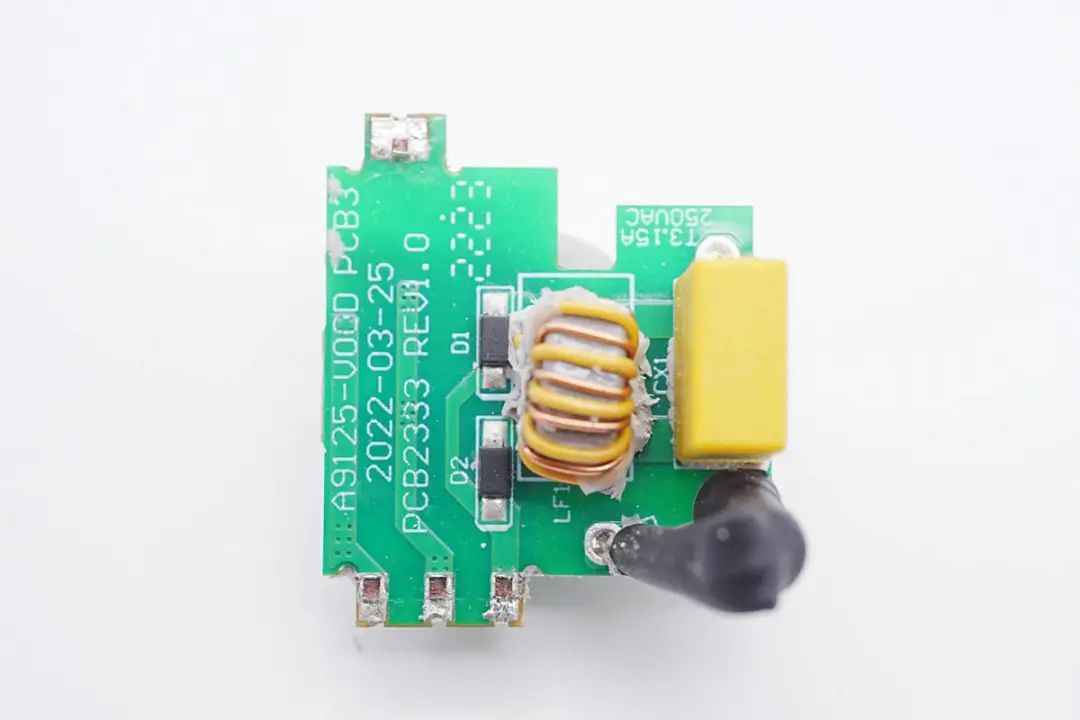

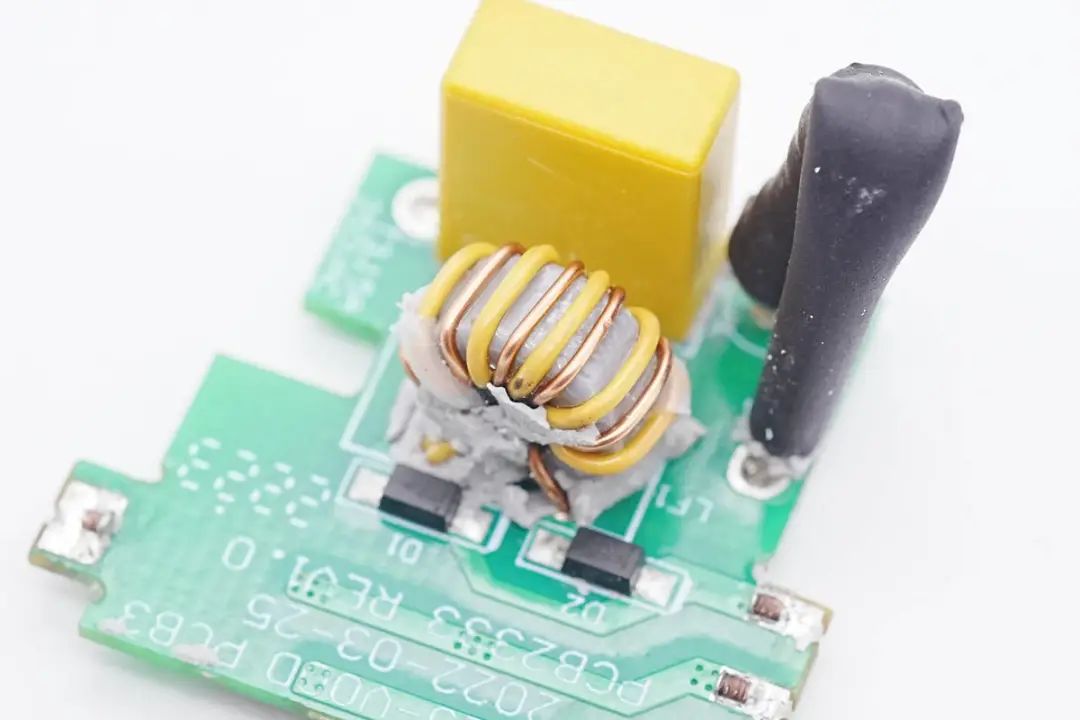

背面焊接保險絲，安規X2電容和共模電感。

輸入端延時保險絲規格為3.15A 250V，外套熱縮管絕緣保護。

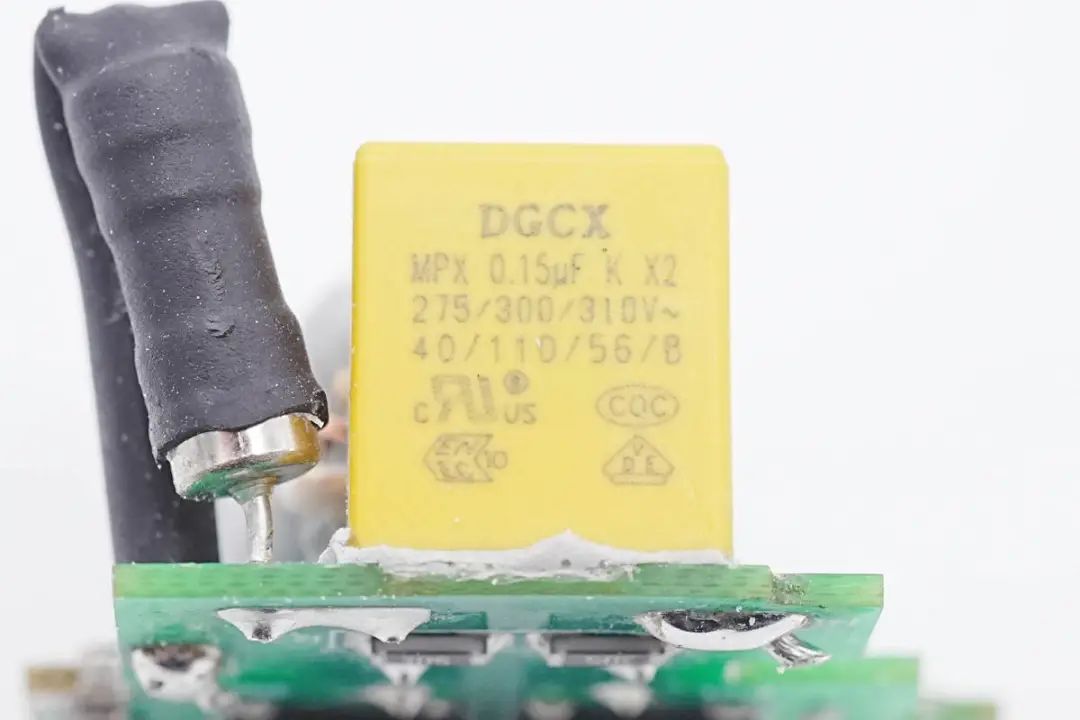

安規X2電容來自DGCX東莞成希，規格為0.15μF。

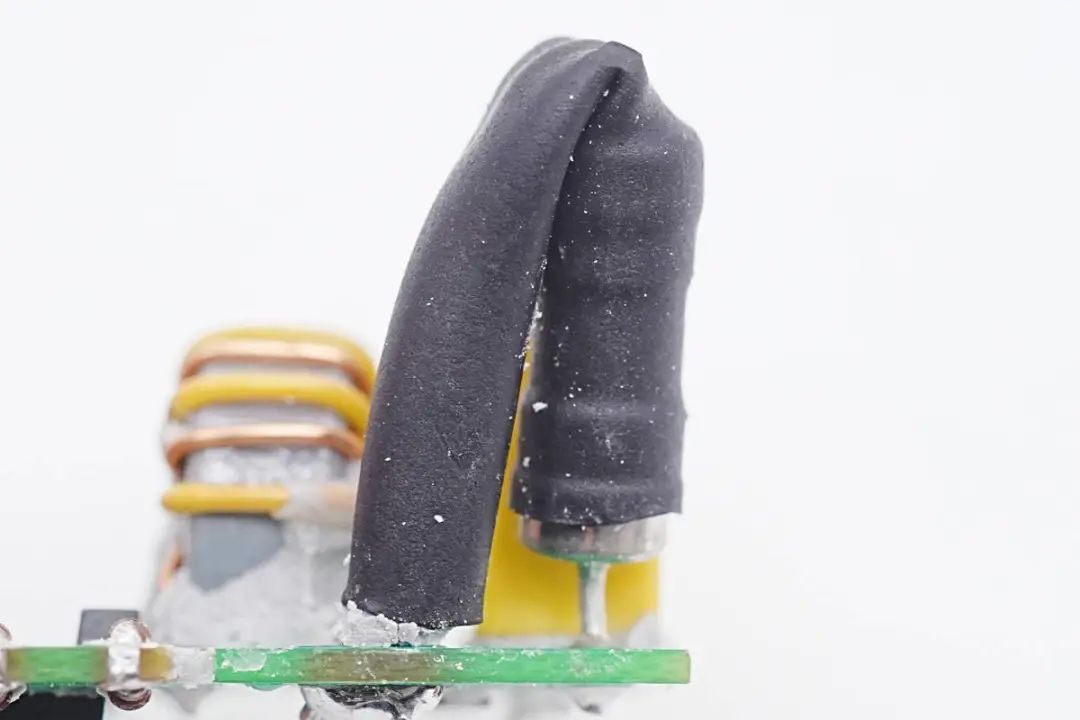

共模電感采用漆包線和絕緣線繞制在灰色磁環上，兩顆二極管用于高壓?jiǎn)?dòng)和X電容放電功能。

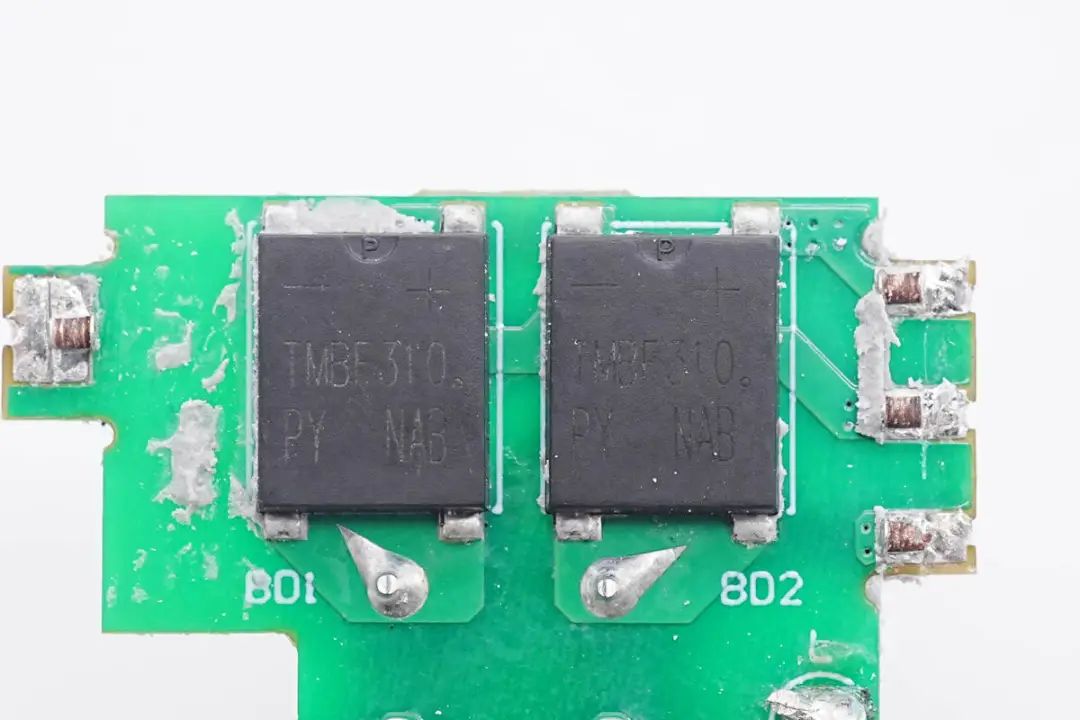

兩顆整流橋來自平偉，型號TMBF310，規格為3A 1000V，使用兩顆半橋連接均攤發熱，用于將交流電整流成脈動直流電。

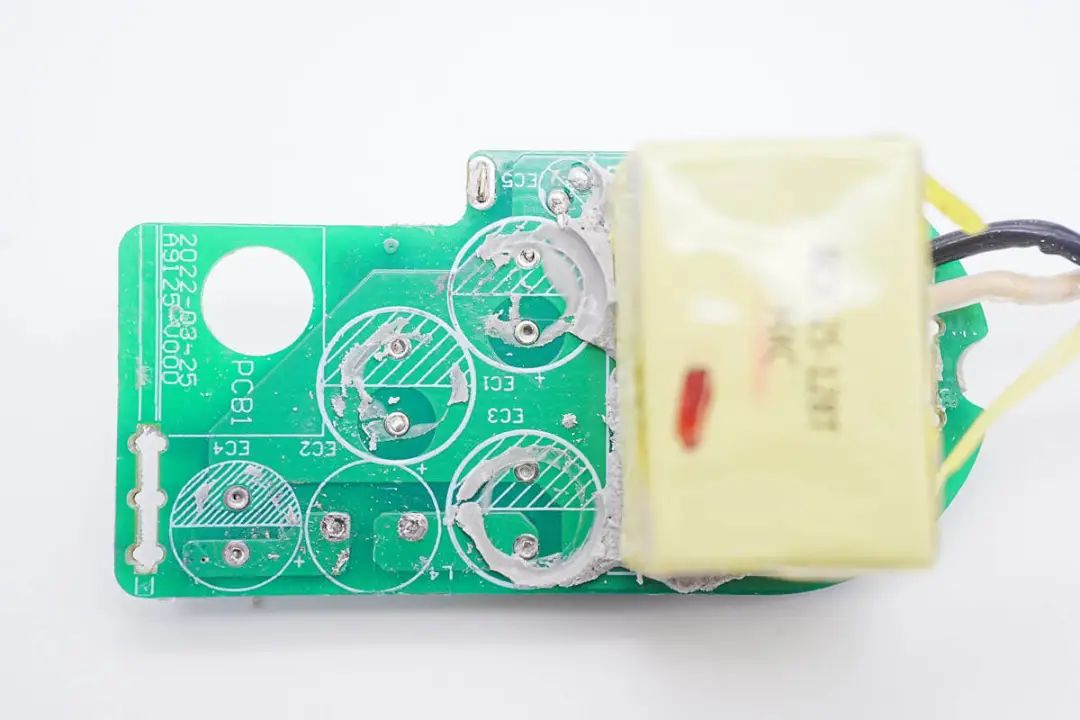

小板連接到底部的初級開關電源部分供電，小板上焊接濾波電容和差模電感已經拆掉。

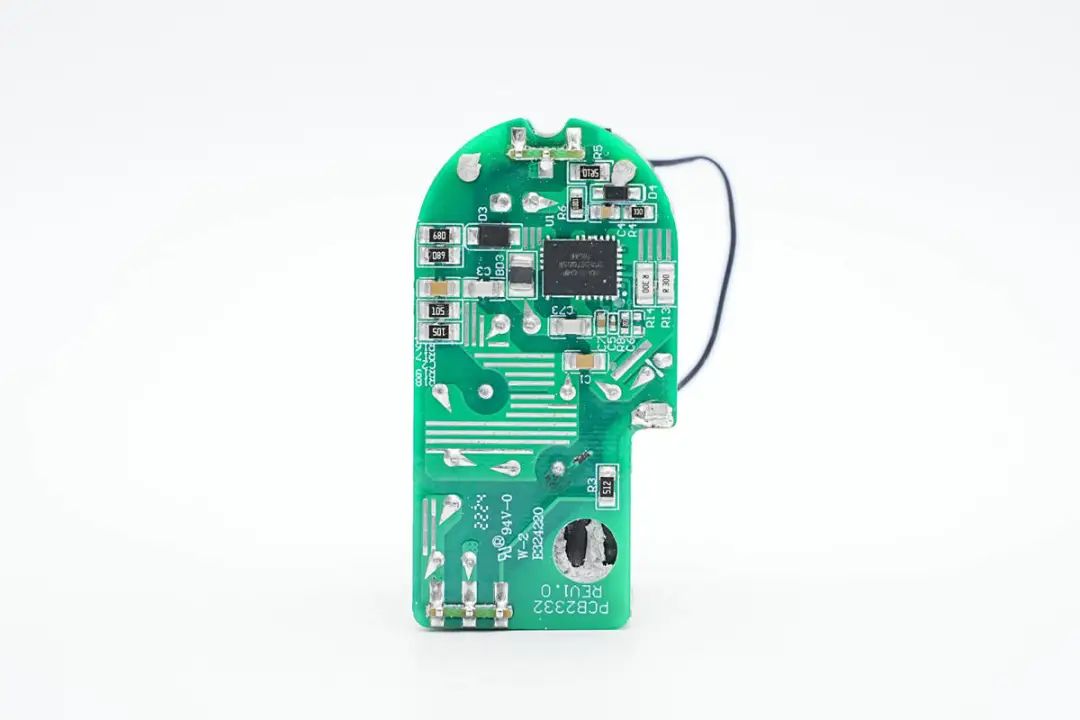

小板背面焊接一顆南芯的氮化鎵合封芯片，可以看出電路非常簡潔。

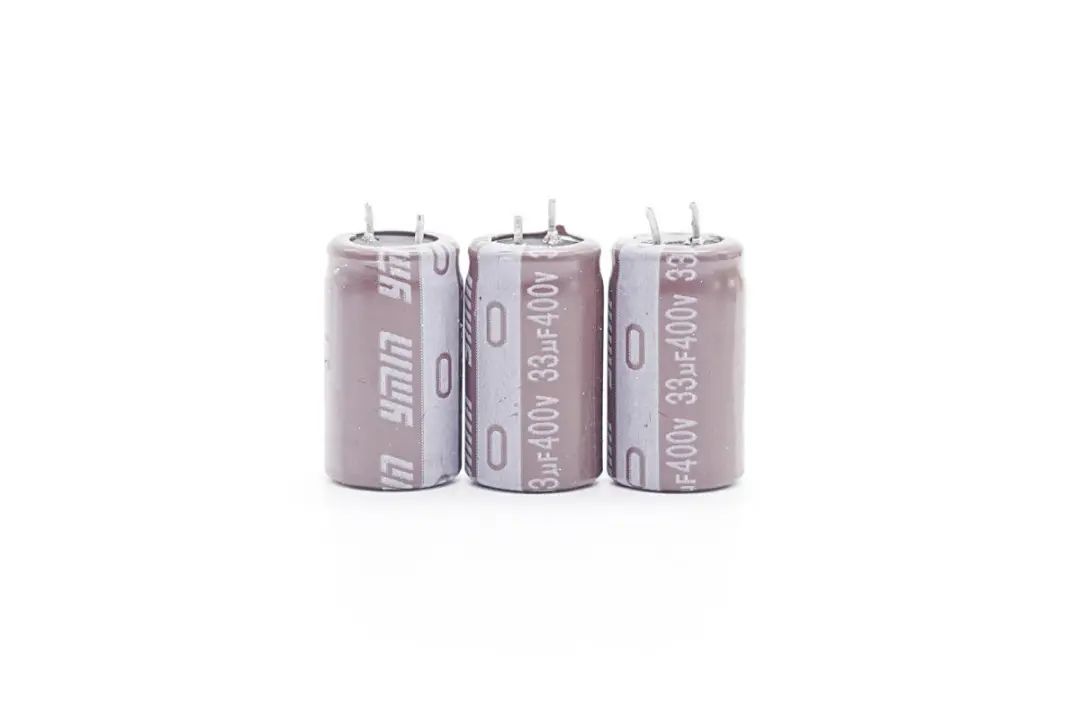

高壓濾波電容來自永銘，其中三顆規格為33μF400V。

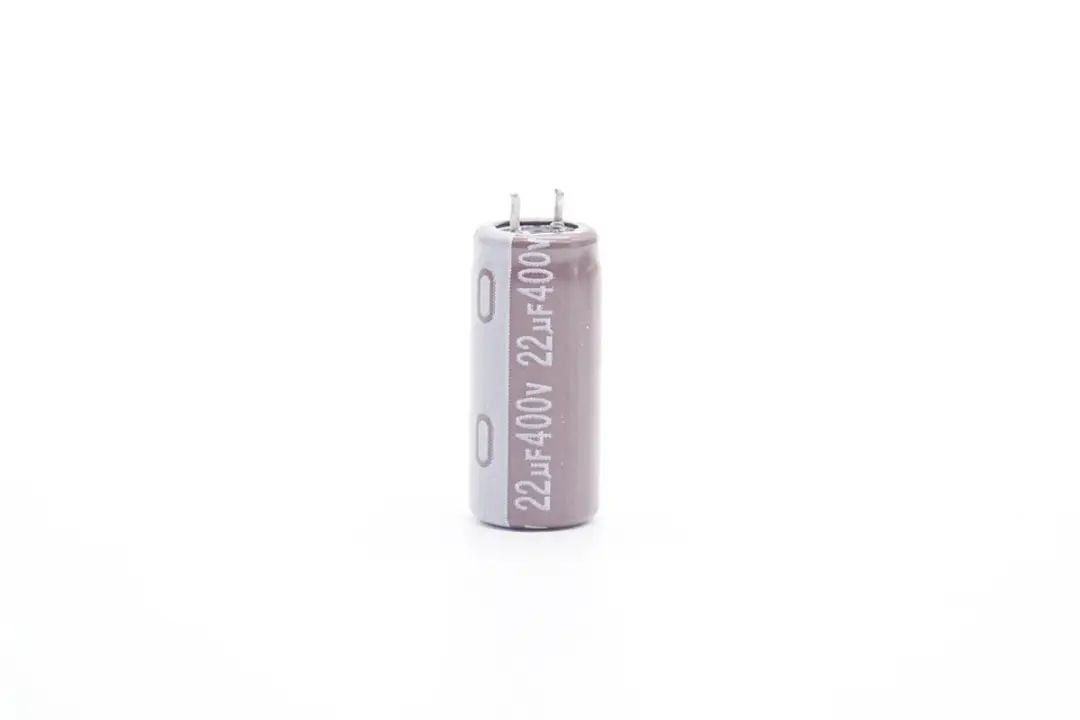

另一顆規格為22μF400V，濾波電容總?cè)萘繛?21μF。

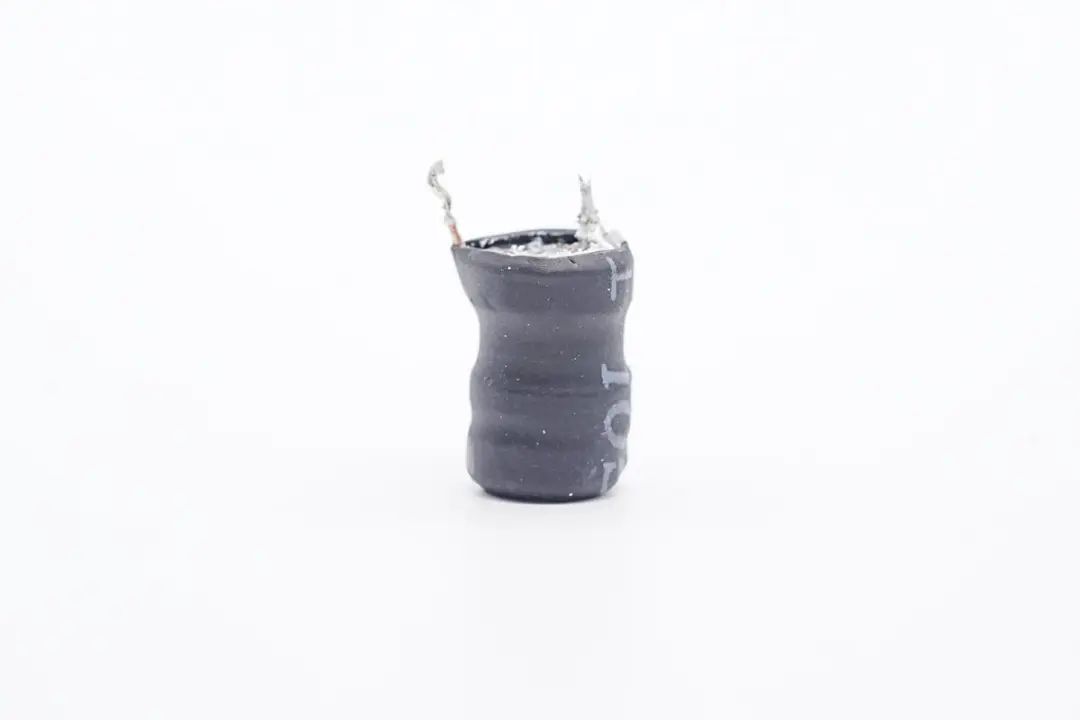

差模電感采用工字磁芯繞制，外套熱縮管絕緣。

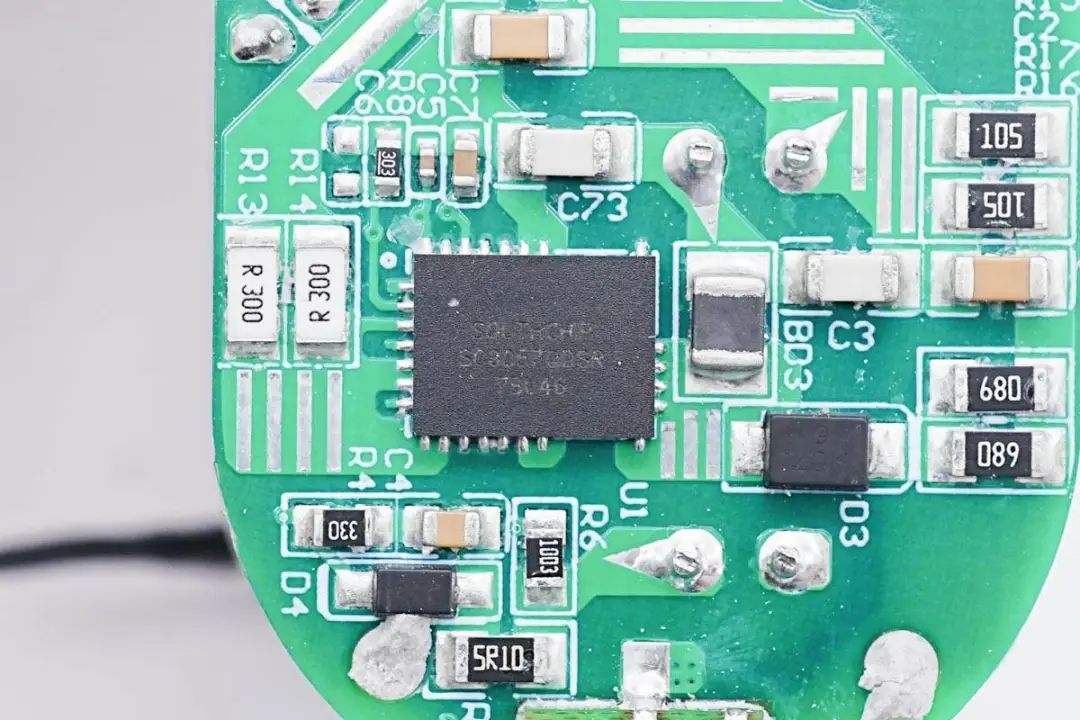

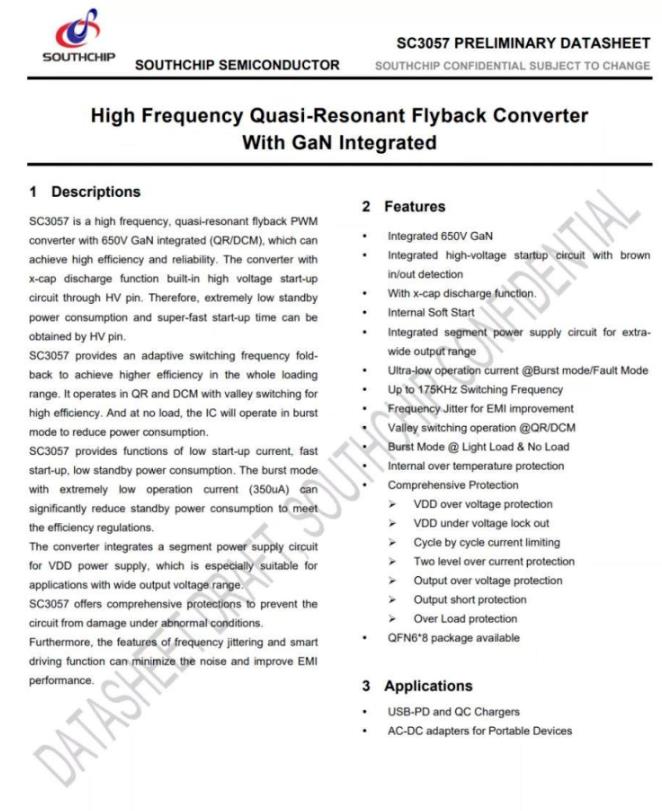

充電器初級主控芯片采用南芯科技合封氮化鎵芯片SC3057，這顆芯片將高性能多模式反激控制器、氮化鎵驅動、氮化鎵開關管、供電和保護等電路集成在一顆散熱增強的QFN6*8封裝內部。通過合封來簡化外部元件數量，并消除傳統驅動走線寄生參數對高頻開關的影響。

南芯科技SC3057采用了功率走線和控制走線分開的設計，降低高頻開關對控制回路的影響，并通過優化的焊盤設計，優化充電器走線設計與電氣性能，簡化設計開發。SC3057內置165mΩ氮化鎵開關管，支持175KHz開關頻率，并支持X電容放電。

充電頭網拆解了解到，采用南芯科技SC3057的還有倍思67W 1A1C氮化鎵充電器、華科生65W 2C1A氮化鎵充電器等產品。

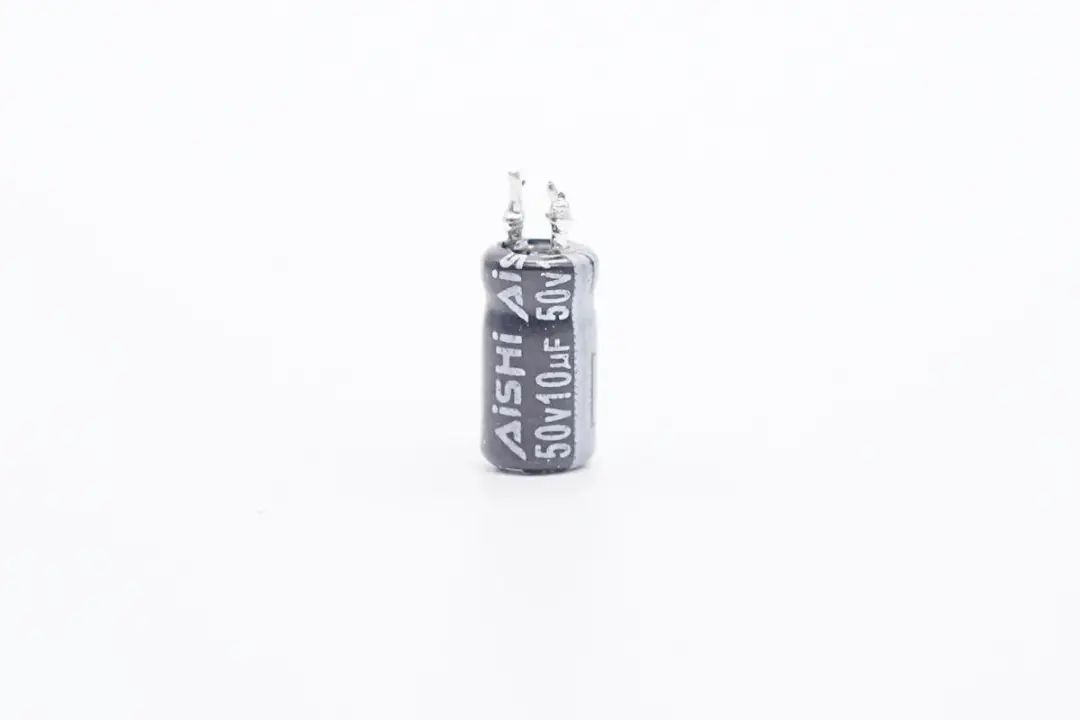

為南芯SC3057合封氮化鎵芯片供電的濾波電容，來自AiSHi艾華，規格為50V10μF。

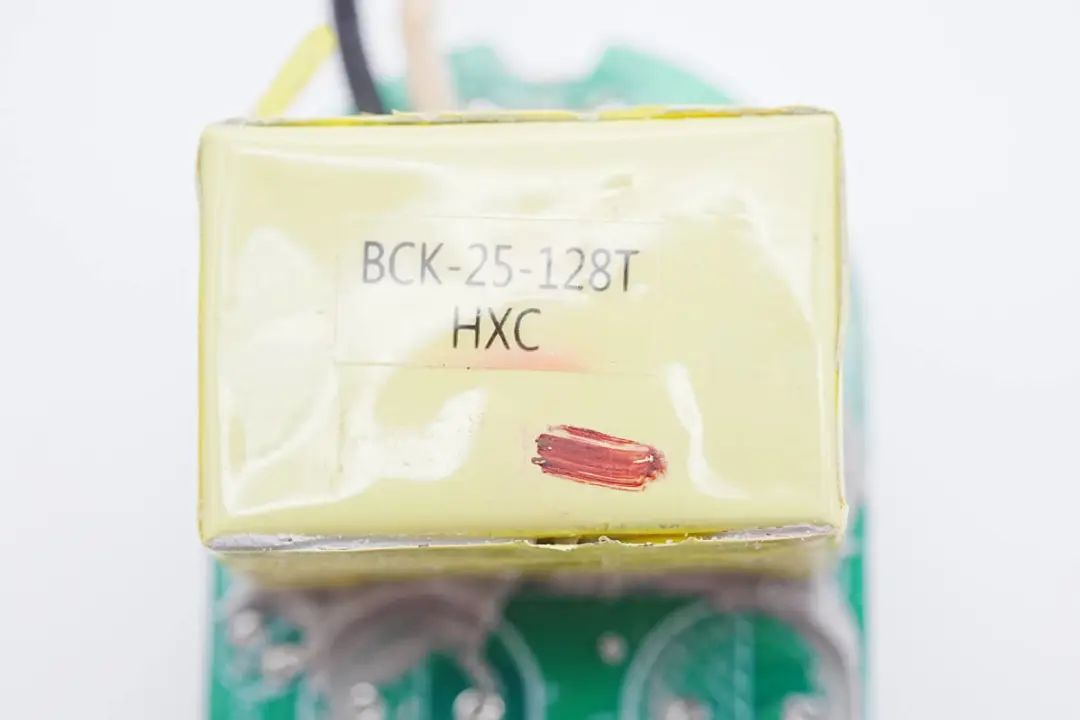

變壓器磁芯嚴密纏繞膠帶絕緣，并貼有信息標簽。

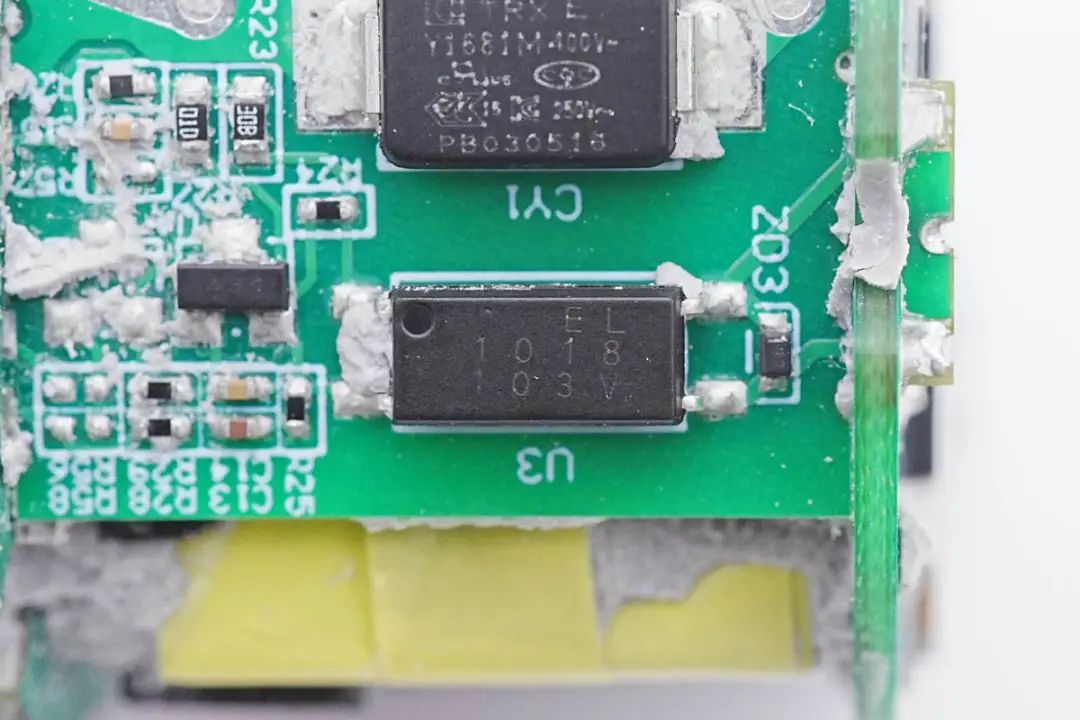

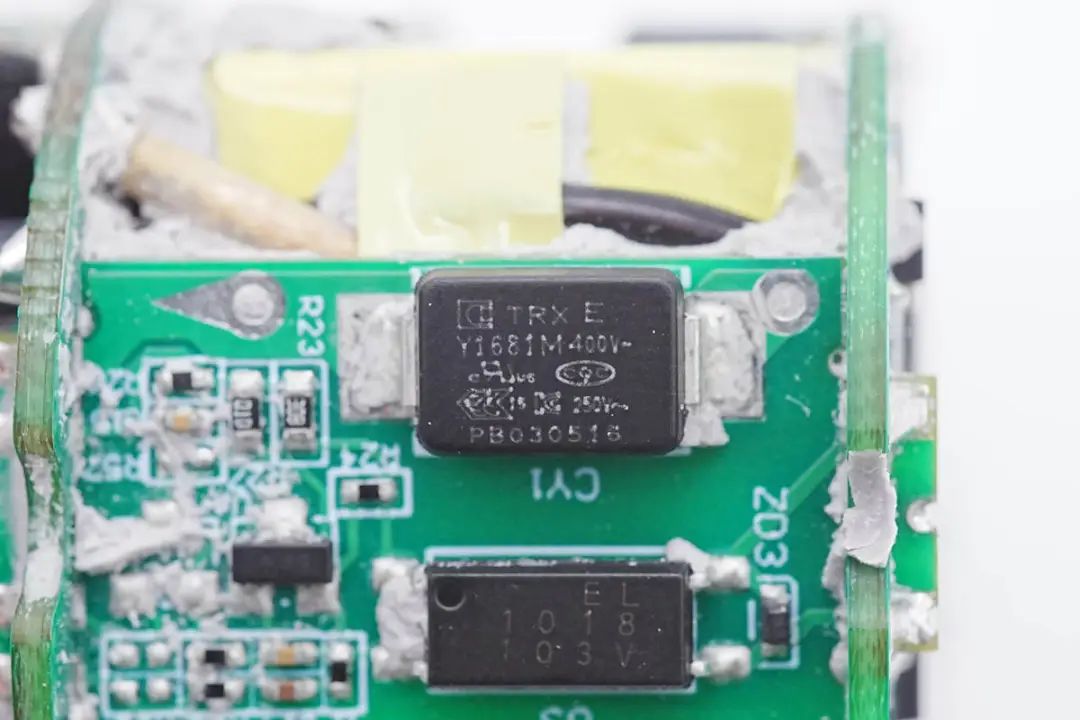

貼片Y電容來自四川特銳祥科技股份有限公司，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中。料號為TMY1681M。

特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。

充電頭網了解到，特銳祥貼片Y電容除了被倍思高通QC5認證100Ｗ氮化鎵快充、麥多多100W氮化鎵、OPPO 65W超級閃充氮化鎵充電器、聯想90W氮化鎵快充、努比亞65W氮化鎵充電器、倍思120W氮化鎵+碳化硅PD快充充電器等數十款大功率充電器使用外，也可應用于海陸通、第一衛、貝爾金等品牌20W迷你快充上，性能獲得客戶一致認可。

光耦也焊接在垂直小板上，用于輸出電壓反饋。

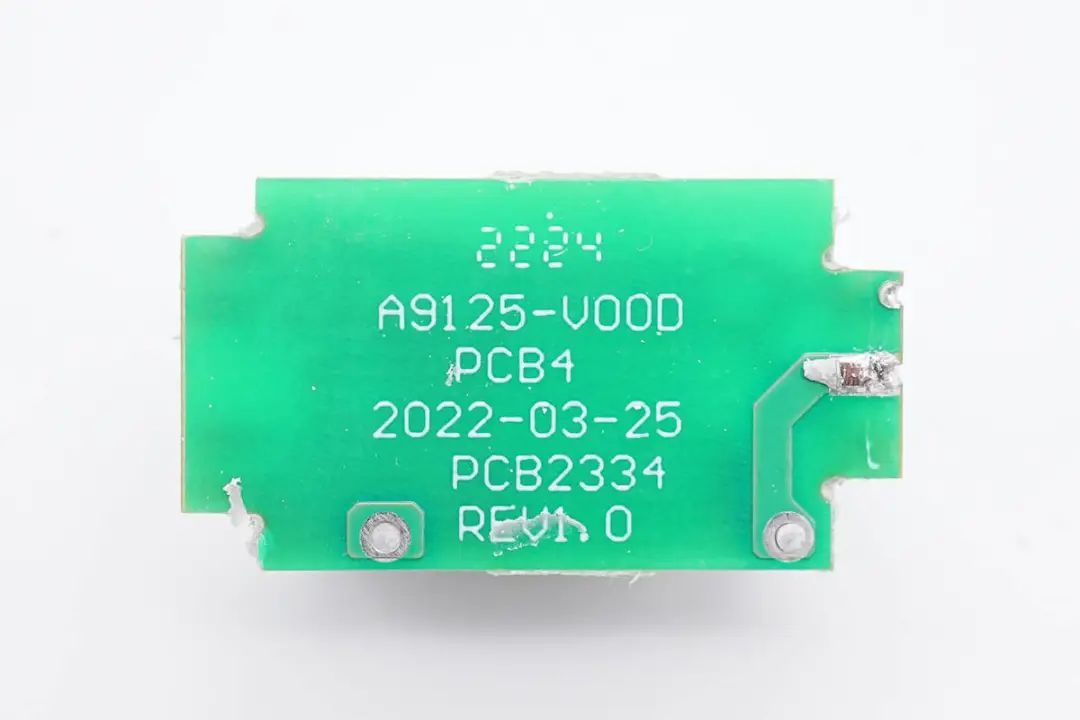

小板背面沒有焊接元件。

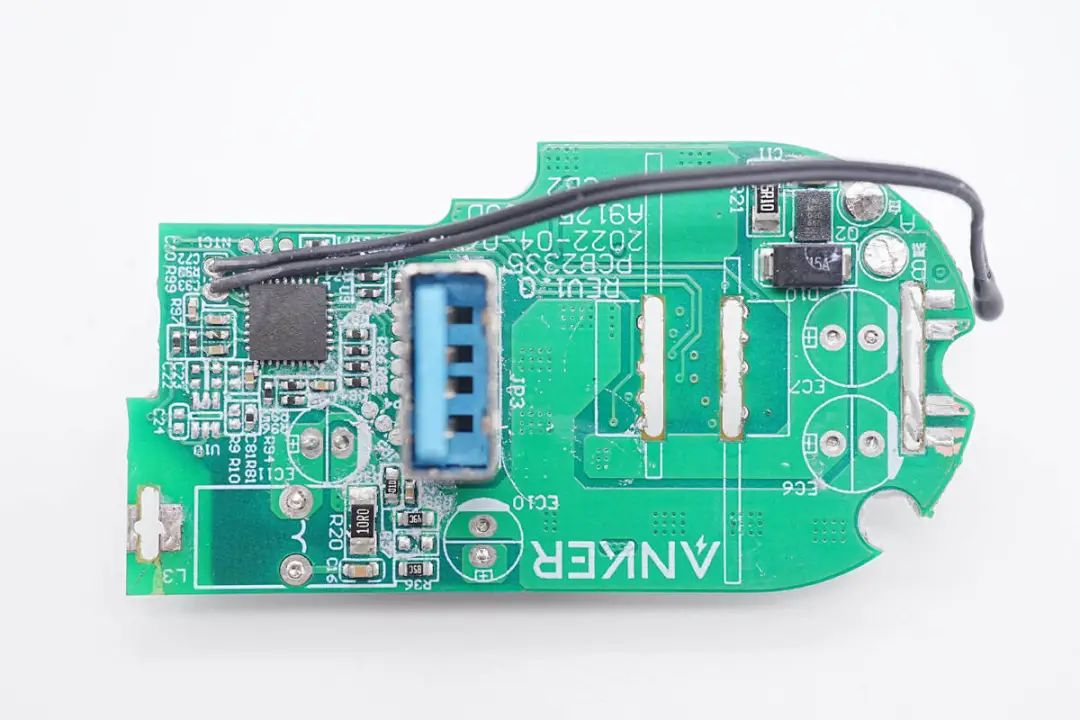

輸出小板上焊接兩塊小板，用于USB-C接口輸出，同時焊接USB-A口的降壓電感，氮化鎵同步整流管，MCU和熱敏電阻及濾波電容等。

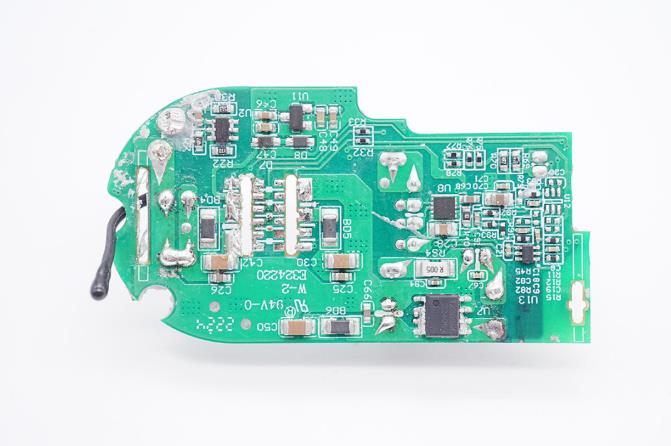

小板背面焊接降壓轉換器，同步整流控制器，過流保護芯片以及電流取樣電阻和濾波電容等元件。

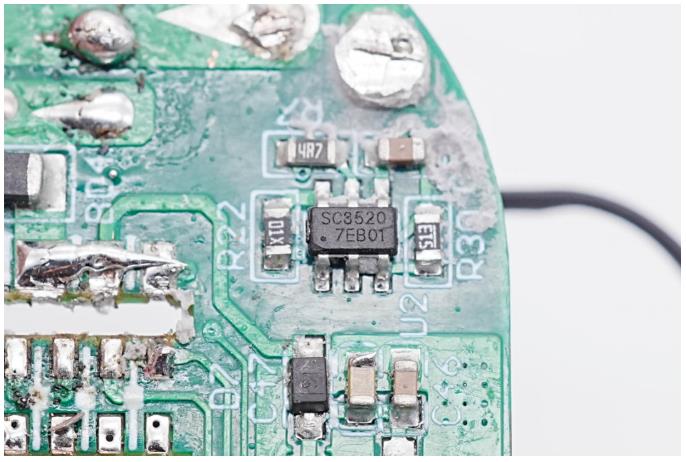

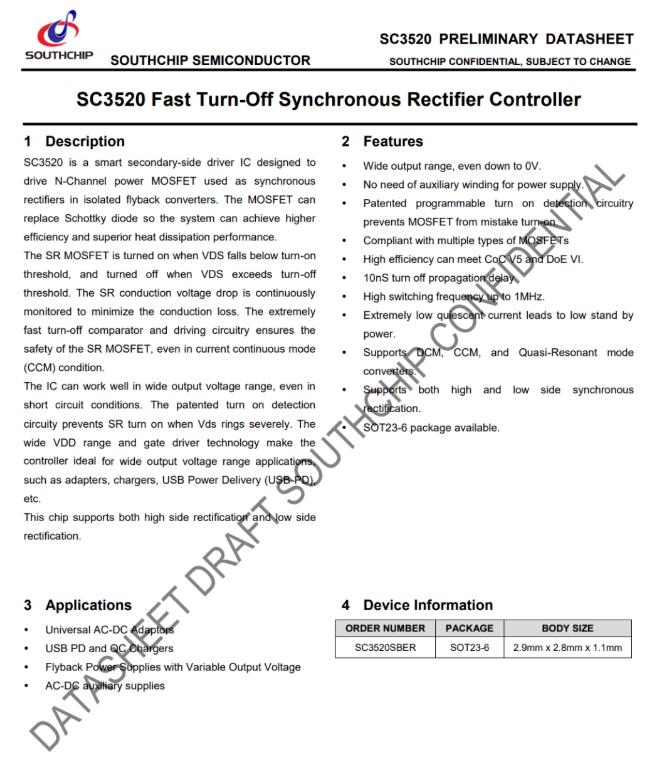

同步整流控制器來自南芯科技，型號SC3520，支持直驅氮化鎵同步整流管。SC3520是一顆自適應開通檢測和快速關斷同步整流控制器，無需輔助線圈供電，輸出電壓最低可低至0V，專利的自適應開通檢測電路避免同步整流管誤開通，兼容包括氮化鎵在內的多種MOS。

SC3520支持DCM，CCM和準諧振模式，具有極低的靜態電流，支持多種工作模式，支持高側和低側同步整流，采用SOT23-6封裝，外圍元件非常精簡。

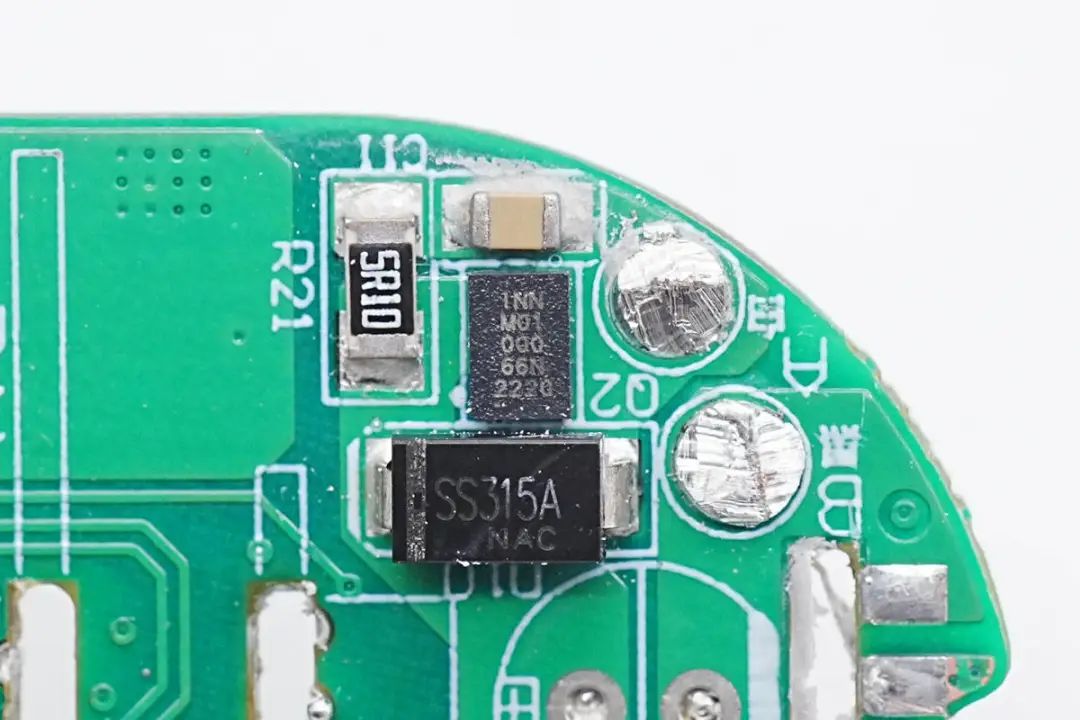

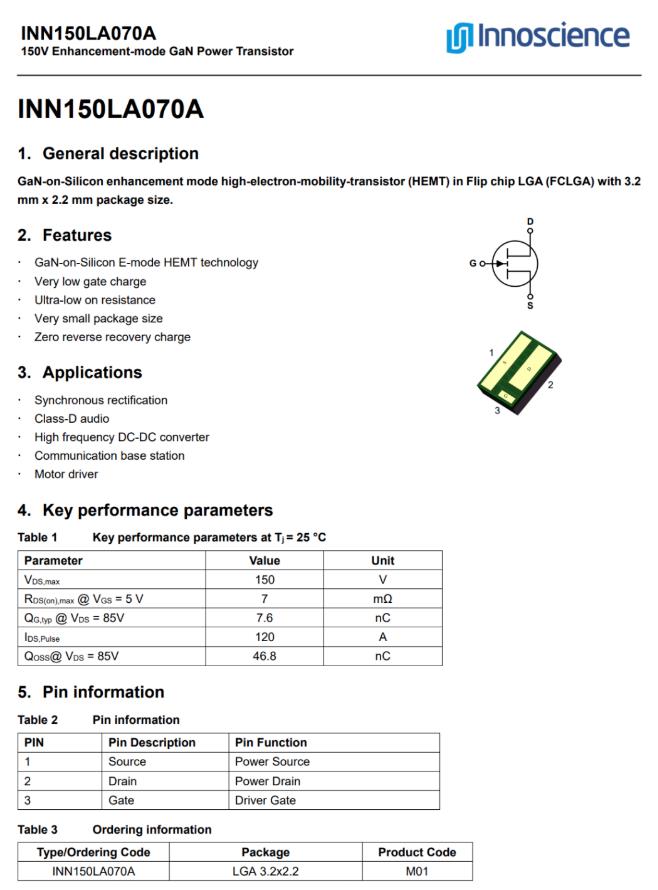

氮化鎵同步整流管來自英諾賽科，型號INN150LA070A，是一顆耐壓150V，導阻7mΩ的增強型氮化鎵單管，具有非常低的柵極電荷和超低的導通阻抗，可有效減小驅動損耗和導通損耗，加之其超小的封裝，適合應用于AC-DC的同步整流，D類功放，高頻DC-DC轉換器，通信基站和馬達驅動。

INN150LA070A采用倒裝FCLGA3.2*2.2封裝，die與焊盤具有更大的接觸面積，更低的熱阻，有效降低溫升，顯著提升散熱性能。

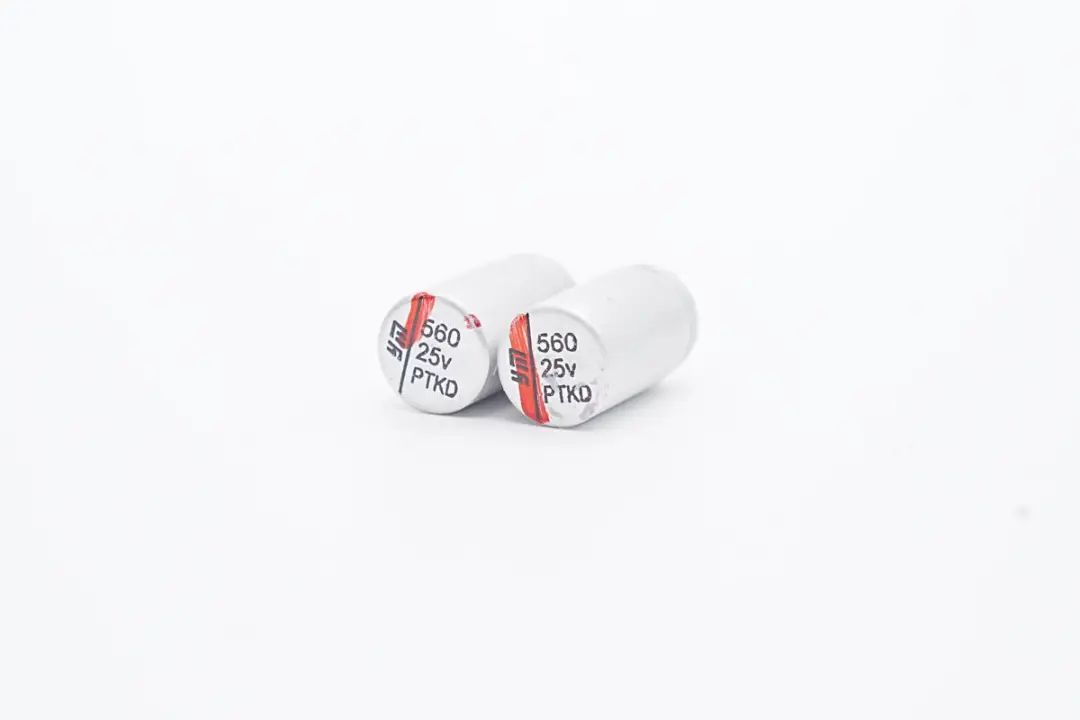

兩顆輸出濾波電容來自永銘，為NPT系列固態電容，規格均為560μF 25V，兩顆并聯用于輸出濾波。

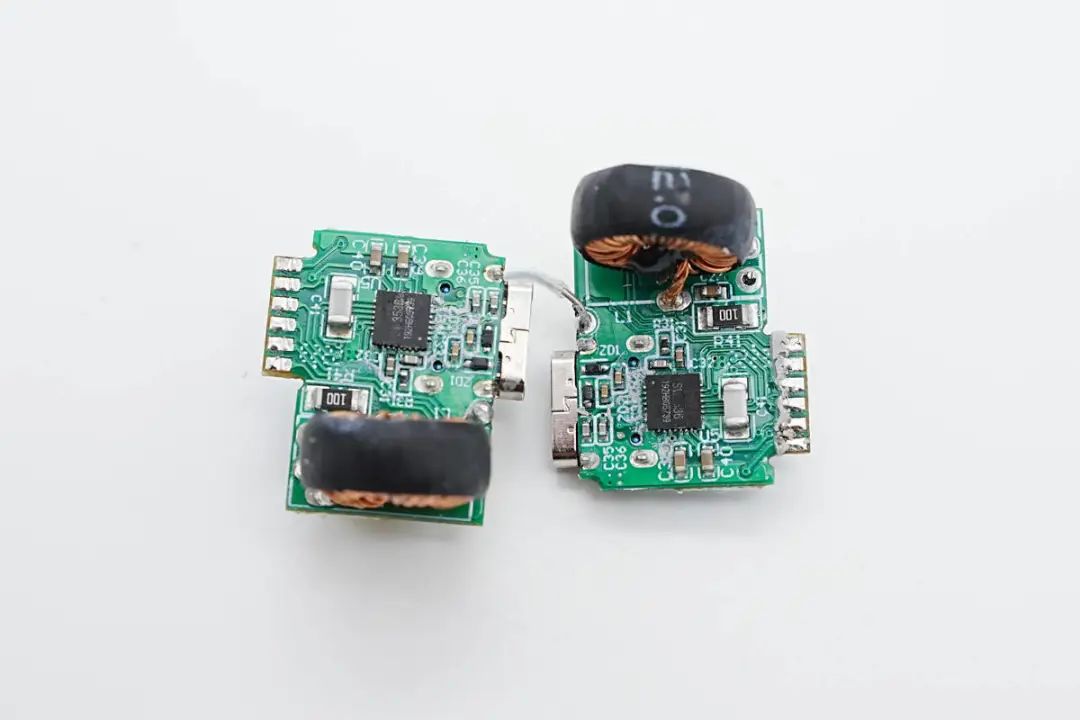

兩路降壓小板用料與布局相同，其中一面焊接降壓開關管，USB-C母座和輸出濾波電容，濾波電容纏繞膠帶絕緣。

降壓小板另外一面焊接降壓電感和一顆充電芯片。

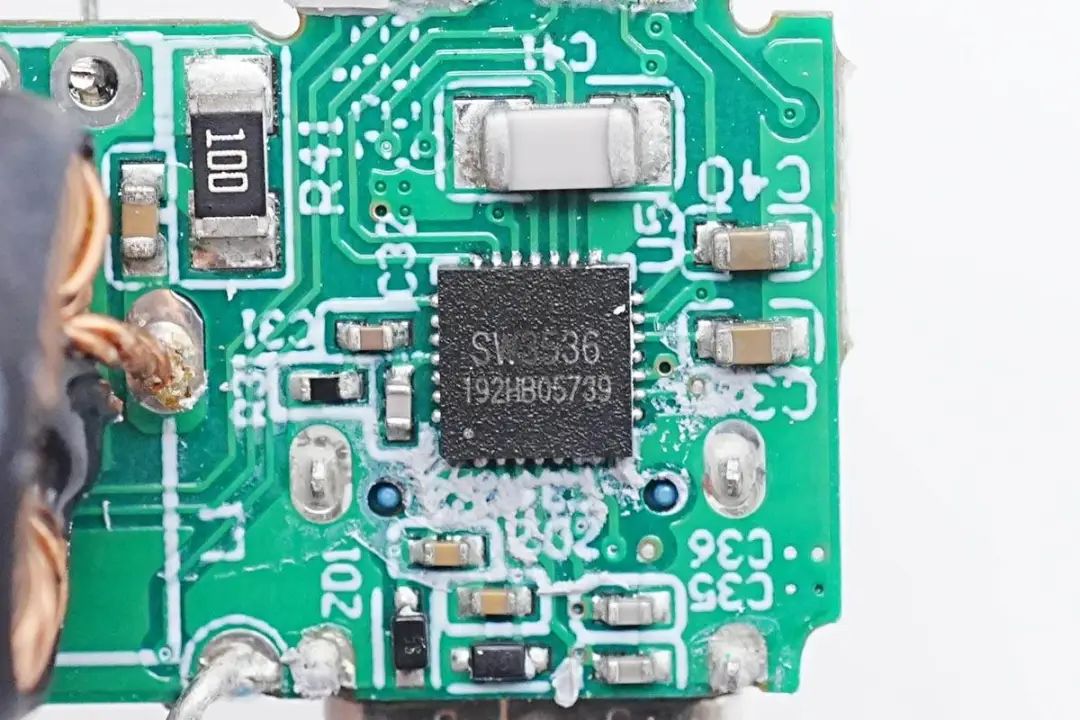

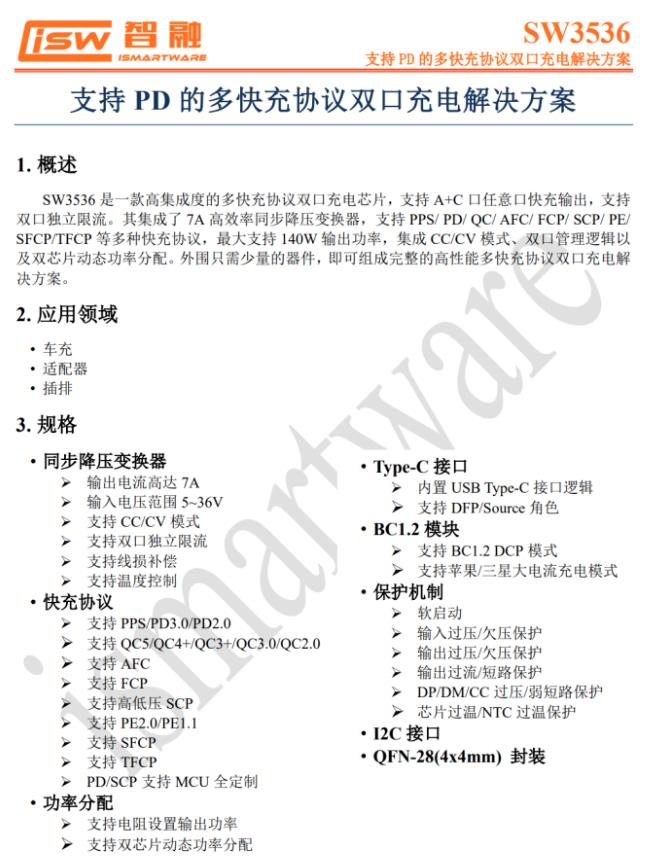

降壓小板上焊接智融SW3536，用于降壓輸出。SW3536是一款高集成度的多快充協議雙口充電芯片，支持USB-A+USB-C雙口快充輸出，支持雙口獨立限流。內部集成了7A高效率同步降壓變換器，支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP/TFCP等多種快充協議，最大支持140W輸出功率。

SW3536集成CC/CV模式，雙口管理邏輯以及雙芯片動態功率分配，外圍元件精簡，是一顆完整的高性能多快充協議雙口充電解決方案。SW3536支持36V輸入電壓，滿足12-24V輸入車充應用，適用于快充適配器，插排以及車充應用。

值得一提的是，前不久拆解的安克全氮化鎵120W充電器也采用了智融SW3536多口充電解決方案。

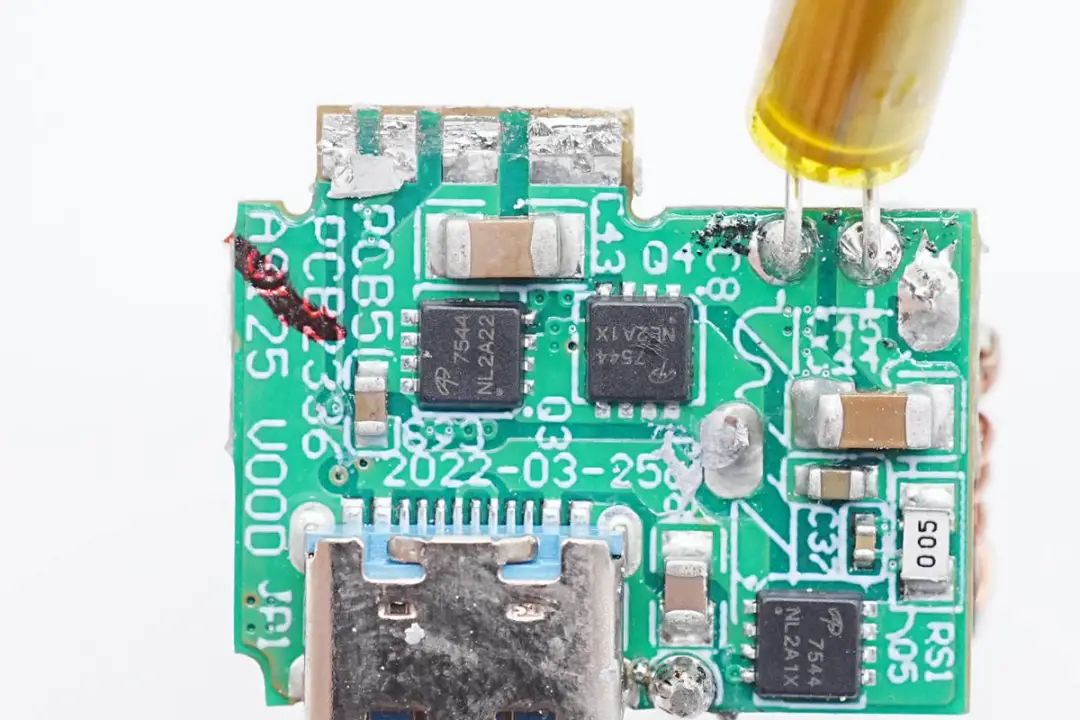

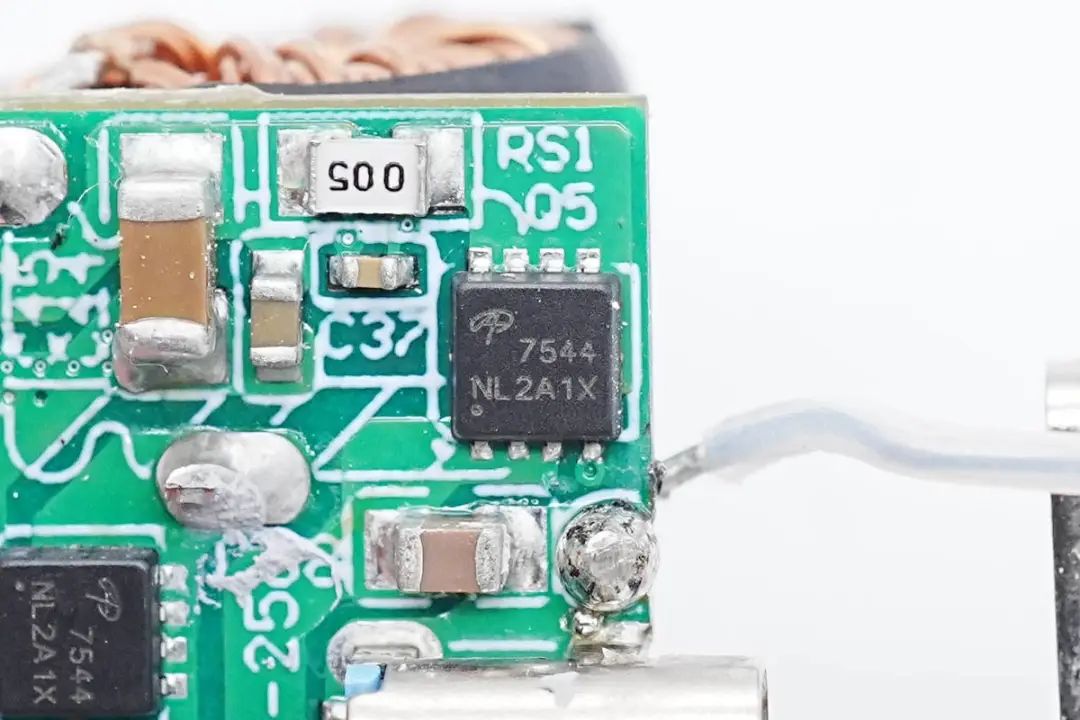

兩顆降壓開關管來自AOS萬代，型號AON7544，為NMOS，耐壓30V，導阻為4.1mΩ，采用DFN3*3封裝。

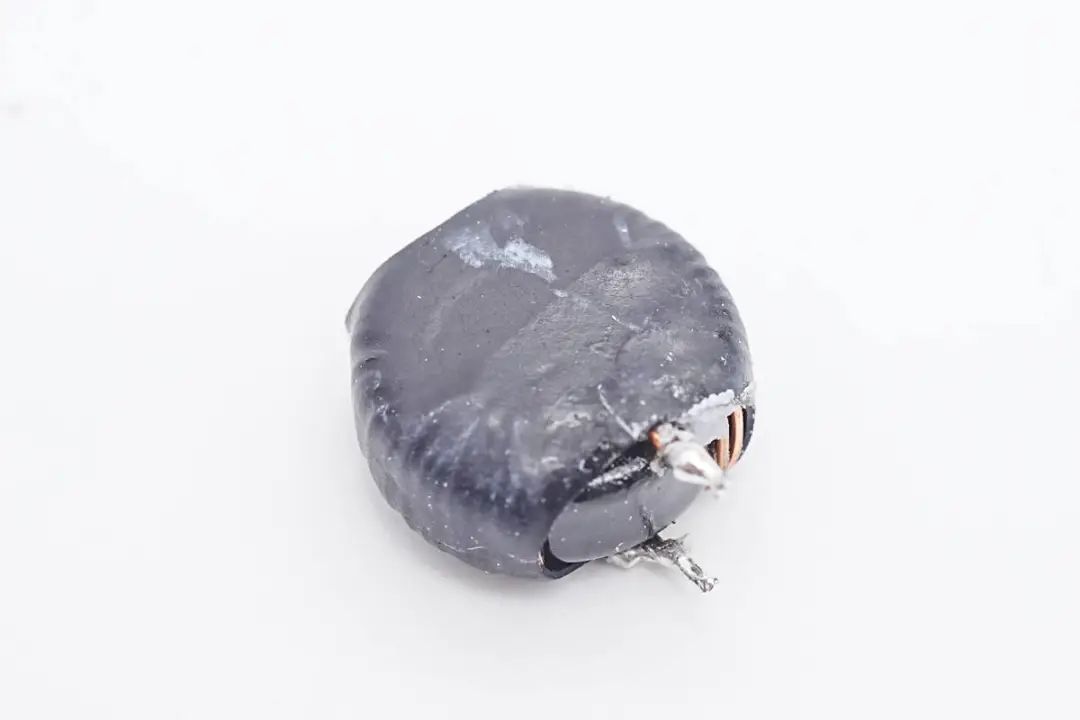

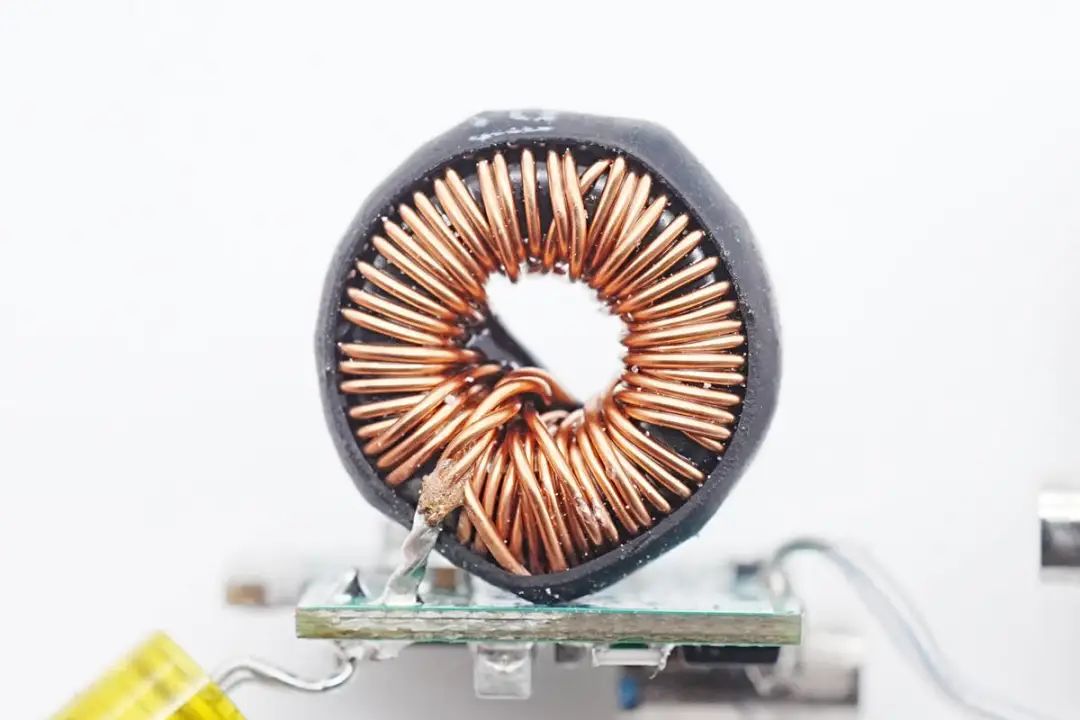

降壓電感采用多線并繞，外包熱縮管絕緣。

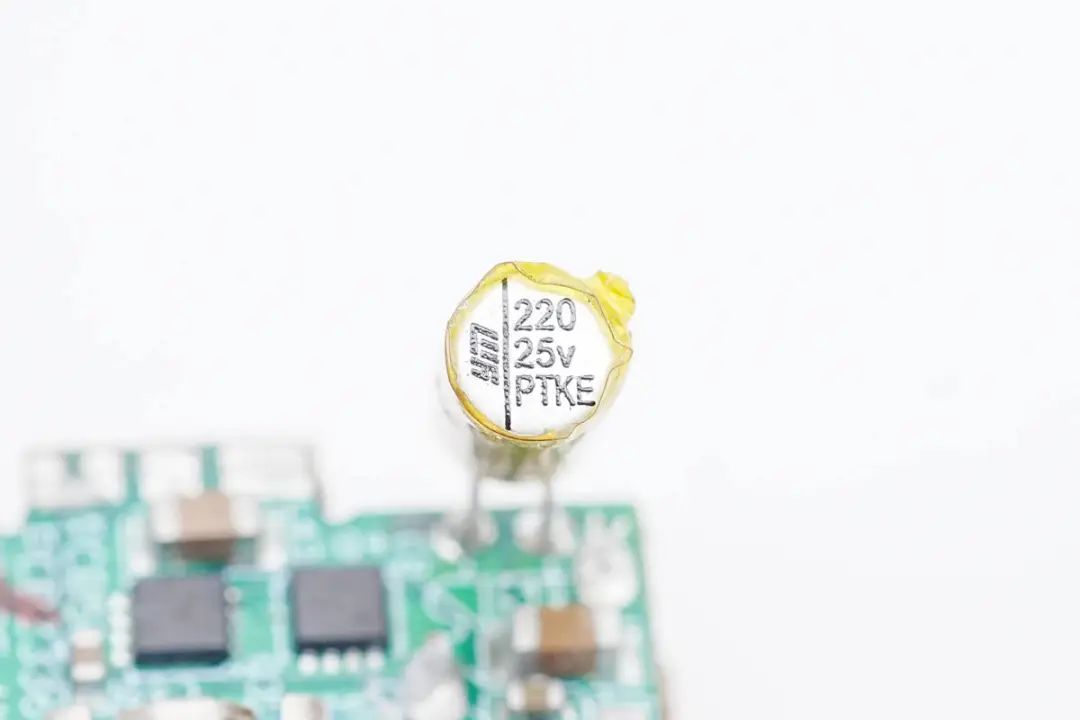

輸出濾波電容纏繞高溫膠帶絕緣，來自永銘，NPT系列固態電容，規格為220μF 25V。

輸出VBUS開關管與降壓開關管型號相同，均為AON7544。

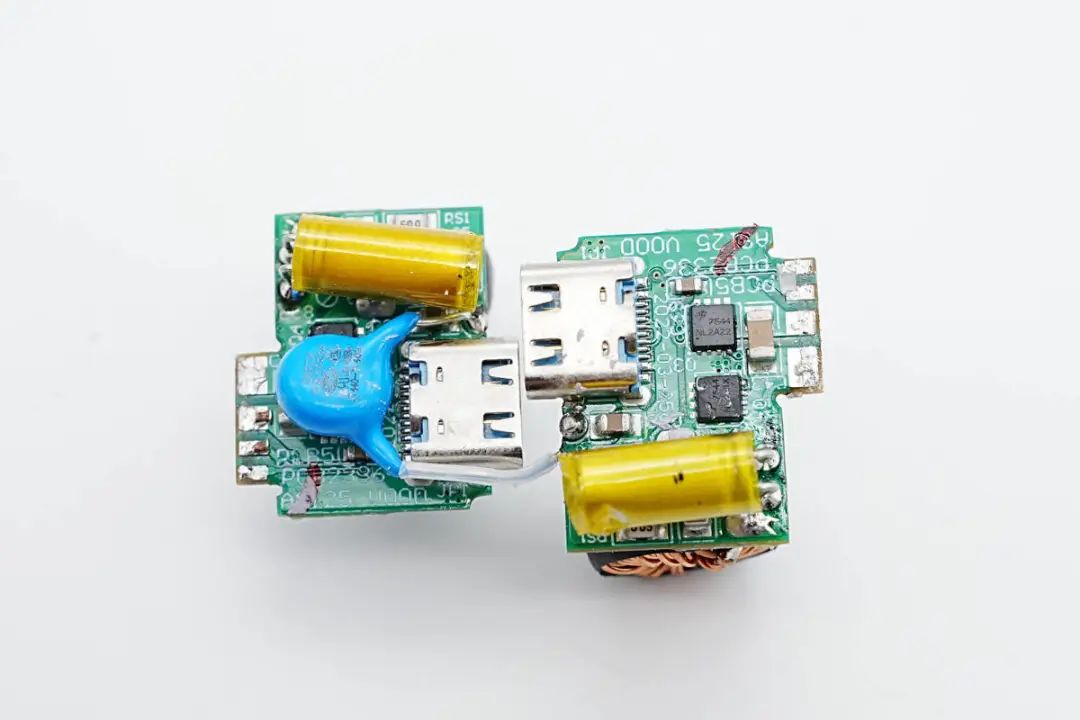

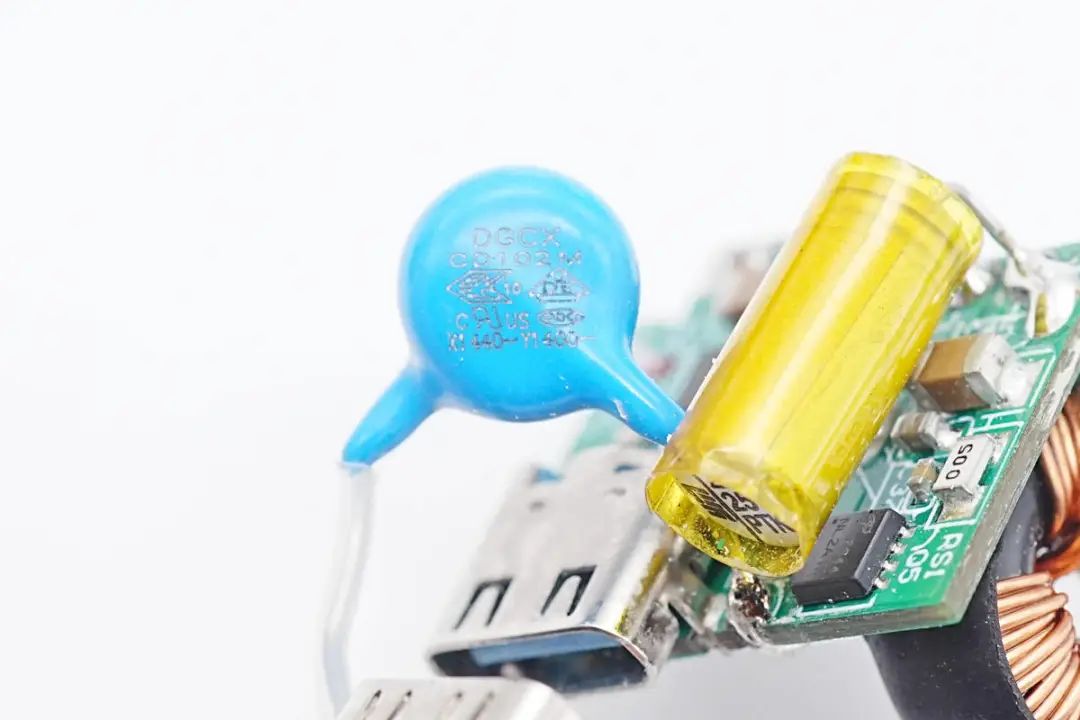

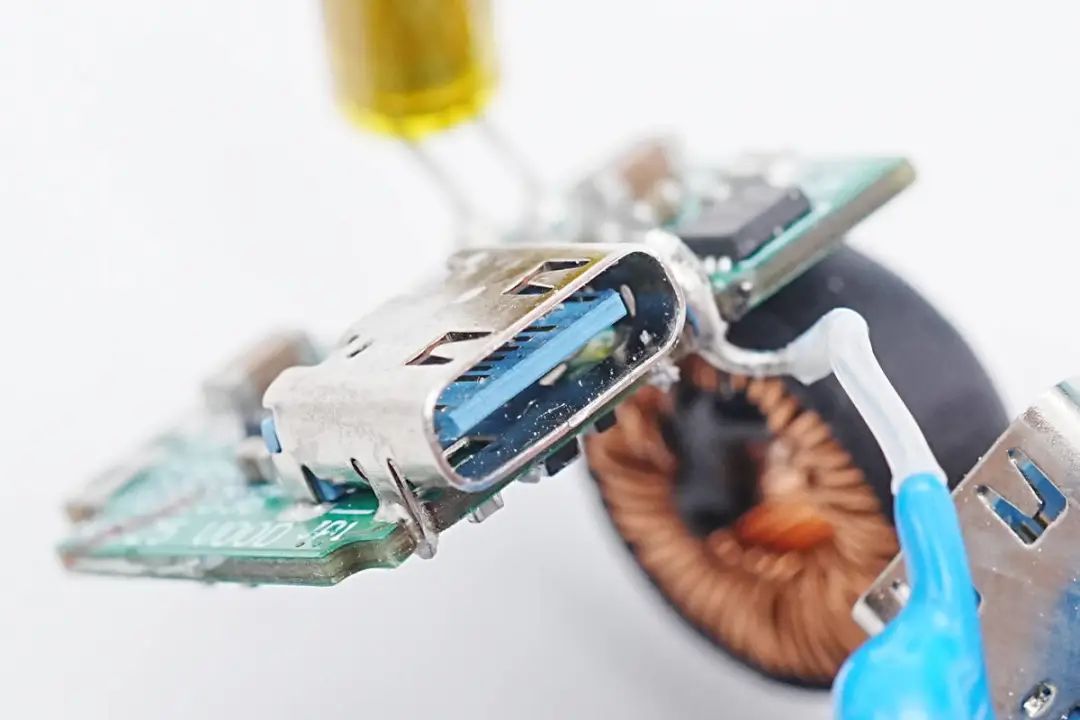

一顆Y電容連接在兩個USB-C母座的外殼之間。

USB-C母座采用過孔焊接固定，安克標志藍色膠芯。

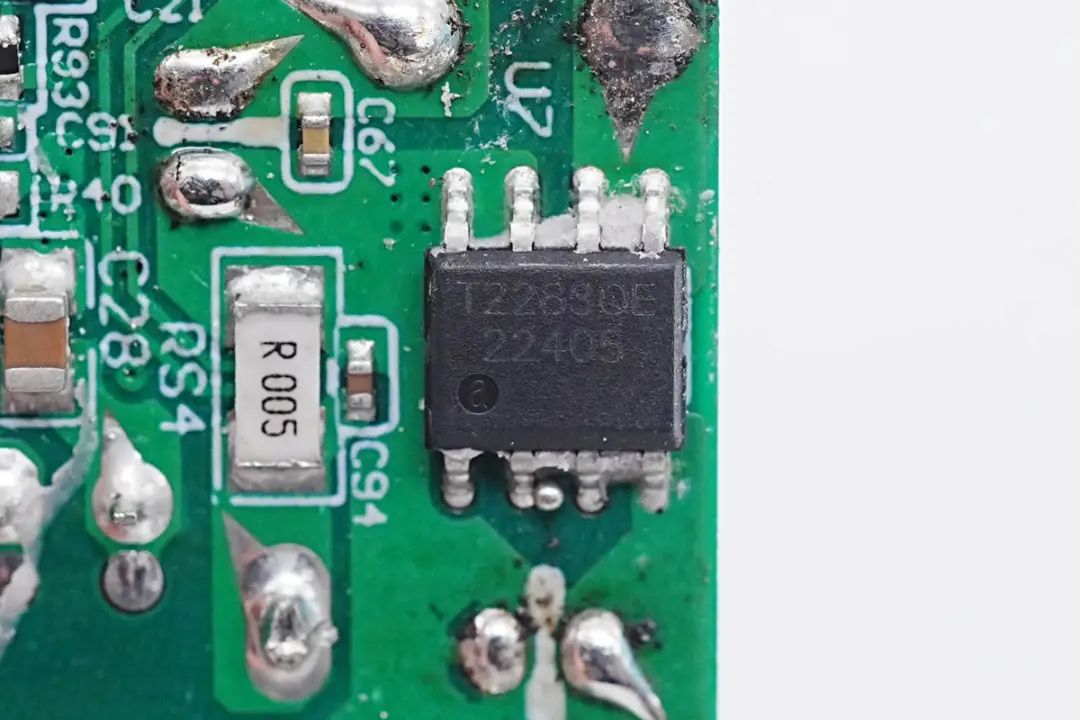

對應USB-A接口5V輸出的降壓轉換器采用拓爾微TMI2283QE，是一顆內置開關管的同步降壓轉換器，支持30V供電電壓，輸出電流可達3.5A，工作頻率可調，內部集成軟啟動和過熱關閉，適用于車充，適配器，移動電源等應用。

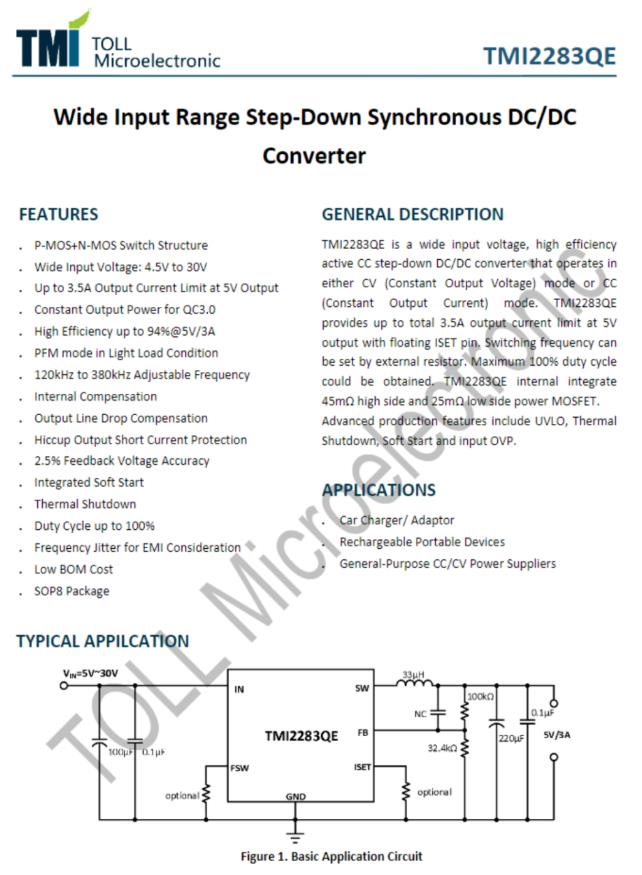

拓爾微 TMI2283QE 詳細資料。

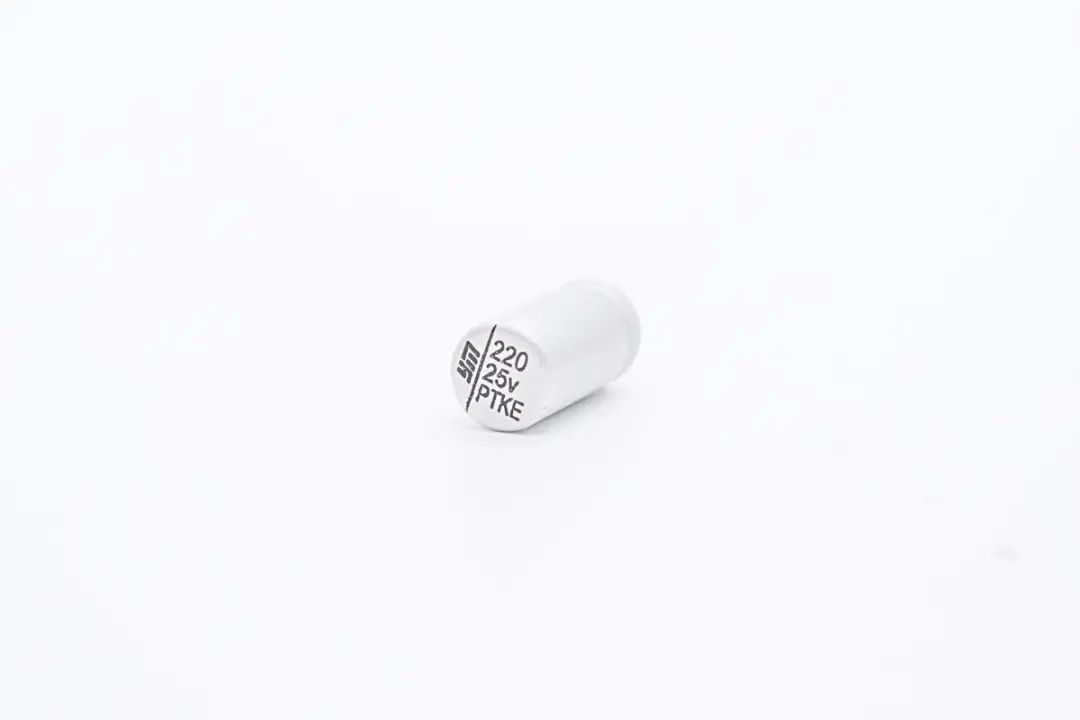

220μF 25V固態電容用于輸入濾波。

降壓電感外套熱縮管包裹。

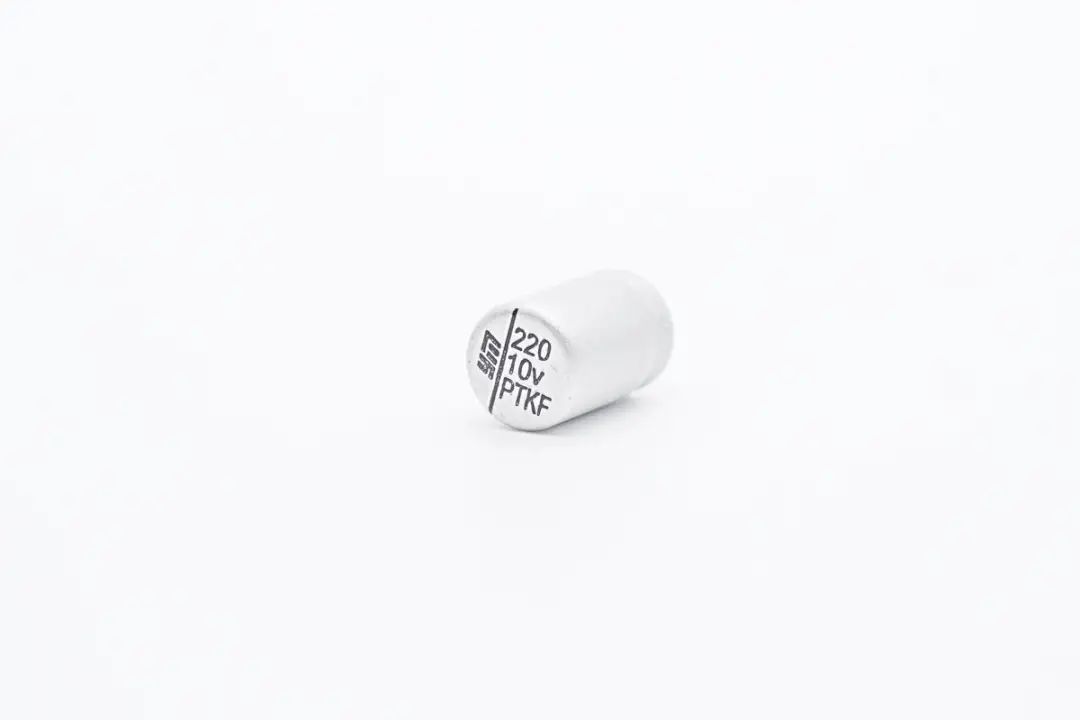

輸出濾波電容規格為220μF 10V。

USB-A口的自動識別和限流二合一芯片來自賽微微電，型號為CW3047，用于USB-A口充電的自動識別和短路保護功能。

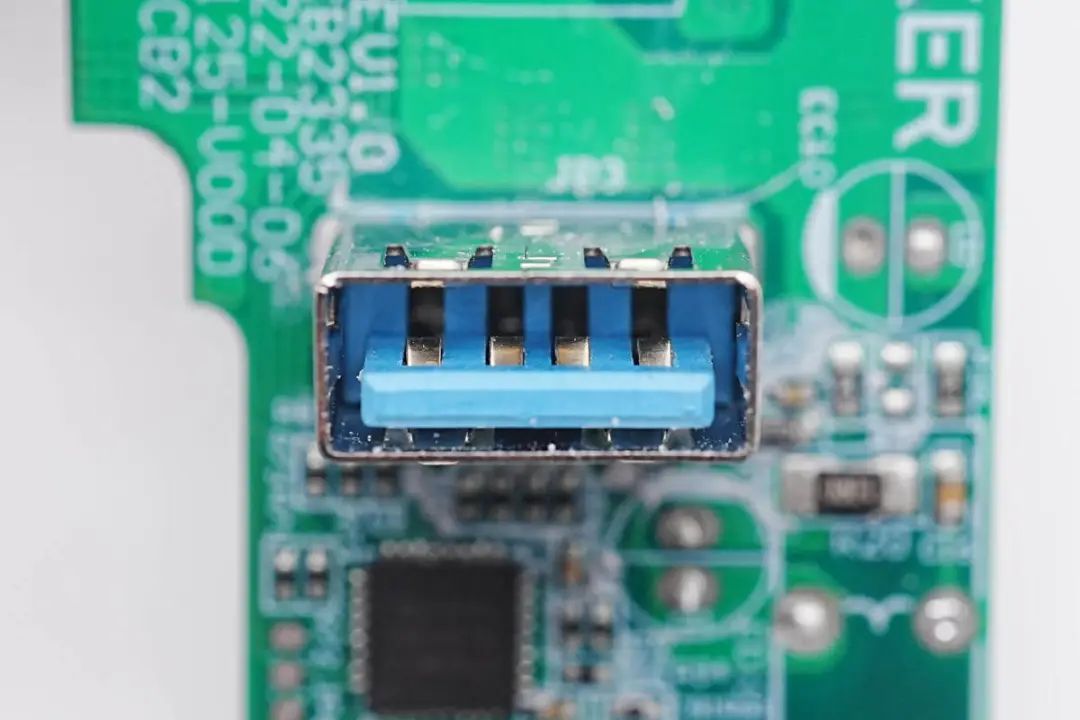

USB-A口垂直焊接，采用藍色膠芯。

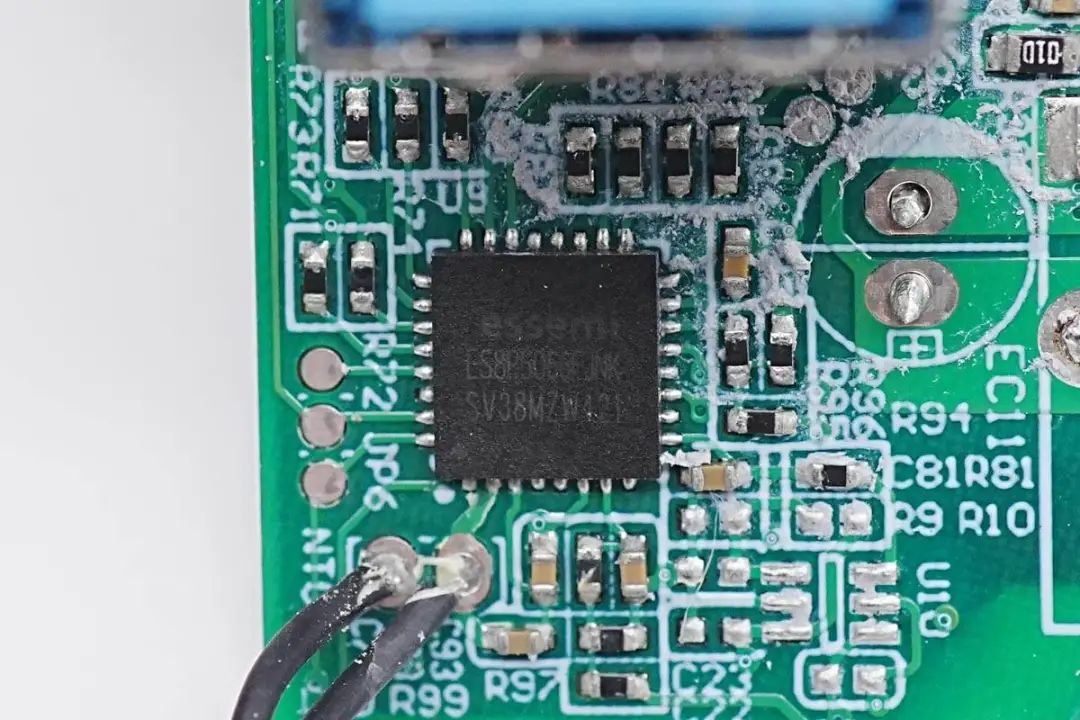

用于充電器內部溫度檢測及保護控制功能的單片機，來自東軟載波，型號ES8P5066FJNK，是一顆M0內核的32位高性能低功耗單片機，采用QFN32封裝，內置ADC，連接NTC熱敏電阻用于溫度檢測，同時還用于控制功率自動分配功能。

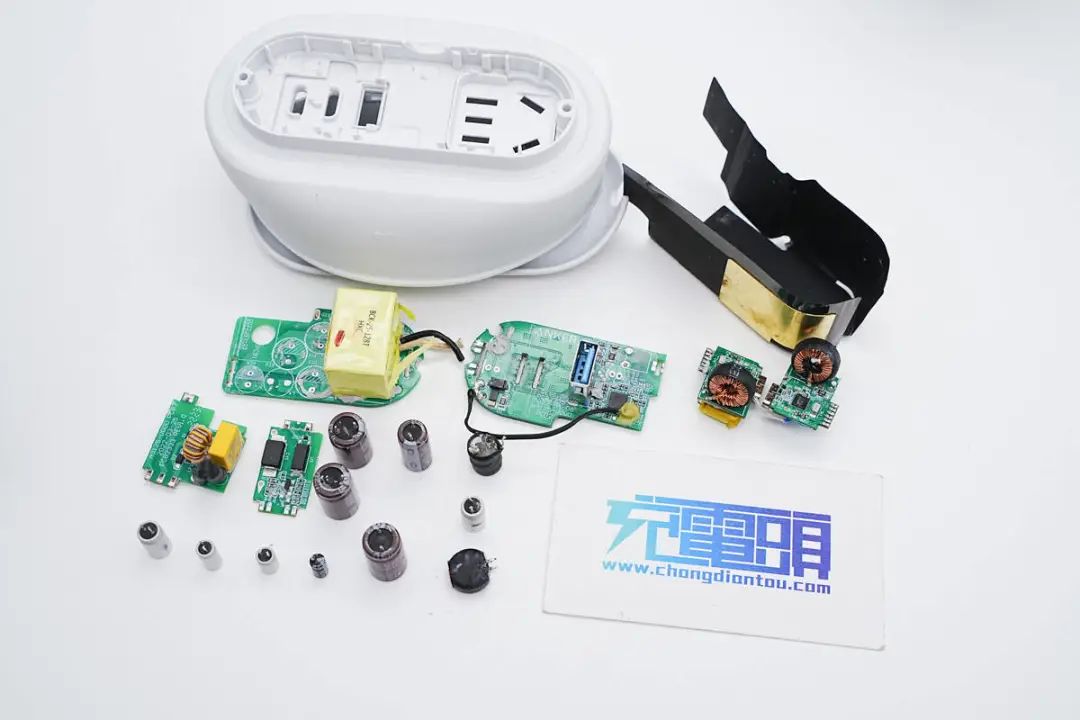

全部拆解完畢，來張全家福。

充電頭網拆解總結

安克推出的這款全氮化鎵快充插座采用軟膠的外殼設計，電線收納十分方便，并且非常美觀。插座配有兩個新國標五孔AC插座，同時擁有安全門，能防止異物插入，確保安全。并具備2C1A三個輸出接口，兩個USB-C接口支持65W快充輸出，并支持功率盲插，滿足筆記本和手機充電需求。

充電頭網通過拆解了解到，安克全氮化鎵快充插座采用快充電源模塊與插座模塊獨立的設計，快充電源模塊為多塊PCB焊接組成，并灌膠填充，提升強度和散熱效果。電源采用了南芯的氮化鎵快充方案，內置SC3057合封氮化鎵芯片和SC3520同步整流控制器，氮化鎵同步整流管來自英諾賽科，型號INN150LA070A，組成固定電壓輸出的開關電源。

輸出采用兩顆智融科技SW3536進行降壓和協議控制，兩路USB-C降壓電路焊接在獨立的小板上，打膠加固并加強散熱。內部采用東軟載波單片機進行整機保護功能，高壓濾波電解電容和輸出固態電容均來自永銘。內部采用模塊化設計，模塊做工細致，品質可靠。
