>產品新聞>拆解報告：誠悅電子迷你20W PD快充充電器
2021-08-17
近日深圳市誠悅電子有限公司推出了一款迷你20W PD快充充電器，機身為小方塊造型，十分小巧迷你。輸入端可配備國行、美規、英規、和歐規插腳，同時通過了相應的安規認證。在性能方面，支持QC、PD等多個主流快充協議，兼容性很好，支持iPhone 12 20W快充。下面充電頭網就對這款充電器進行詳細拆解，看看內部用料如何。
一、誠悅電子迷你20W快充外觀

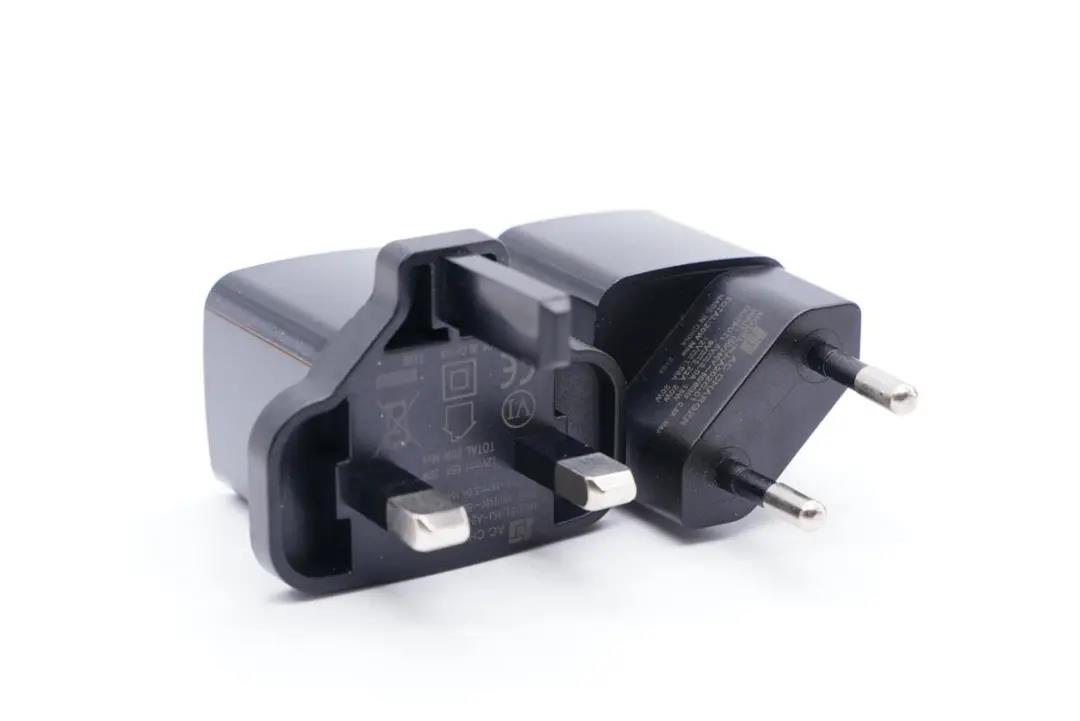

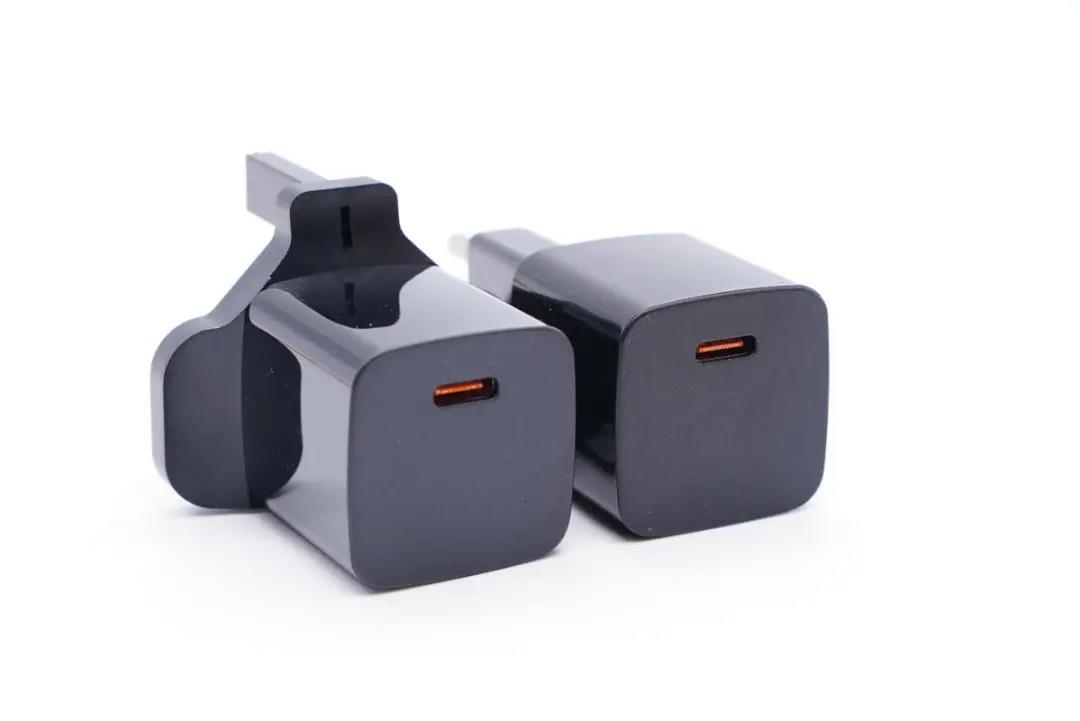

充電器有黑白款式，黑色款配備英規和歐規插腳，且都通過了CE認證，歐規插腳對角傾斜式設計，插拔使用避免打架。
充電器主體機身大小相同，只有插腳上的區別。
白色款配備國行和美規插腳，通過了CCC和ETL認證。

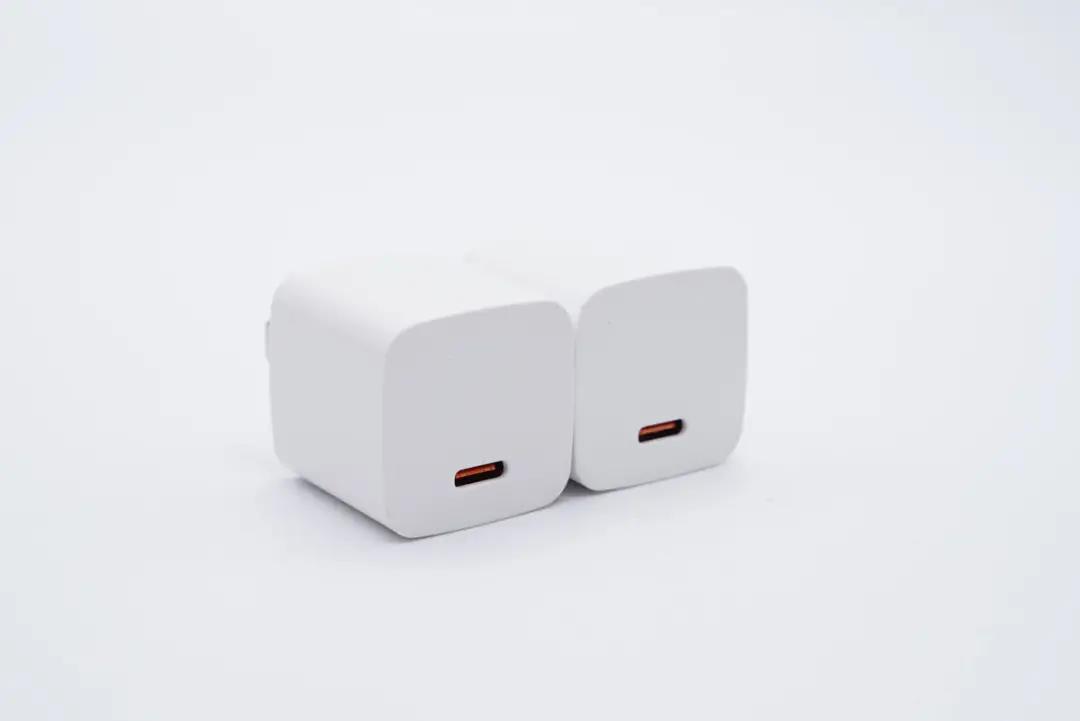

這兩款充電器機身大小也一樣，客戶可根據需求選擇任意款式任意配色。下面充電頭網以白色國行版為例進行詳細拆解。

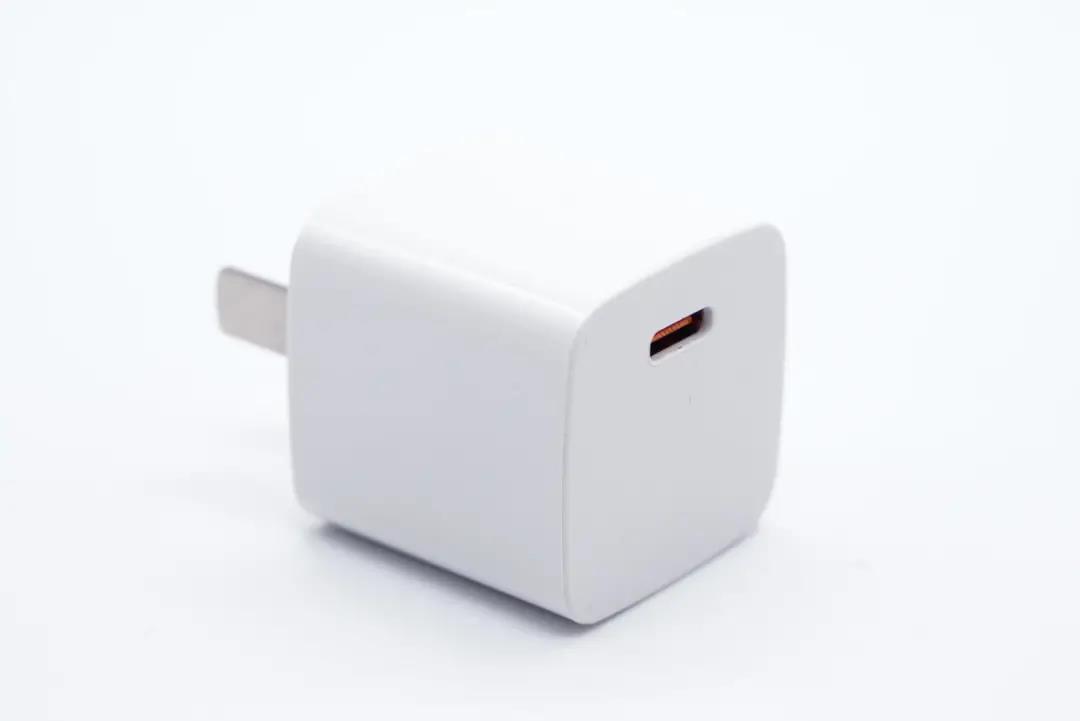

這款充電器采用小方塊造型設計，腰身亮面，輸出頂面磨砂，整體十分簡潔。
充電器配備固定式國標插腳。

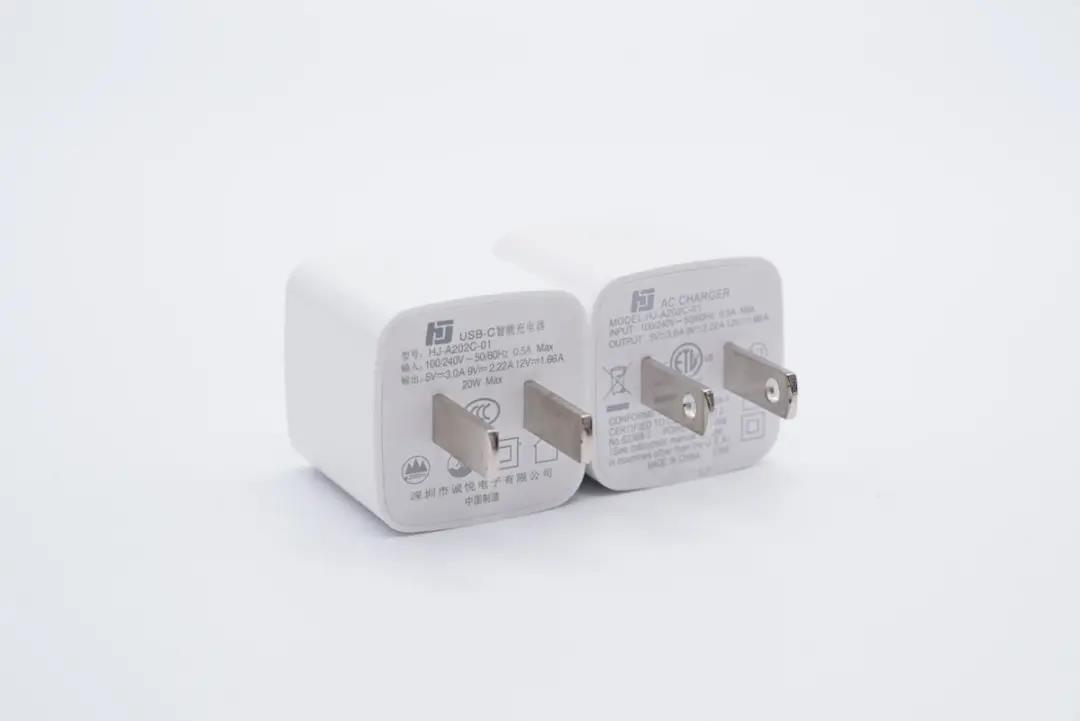

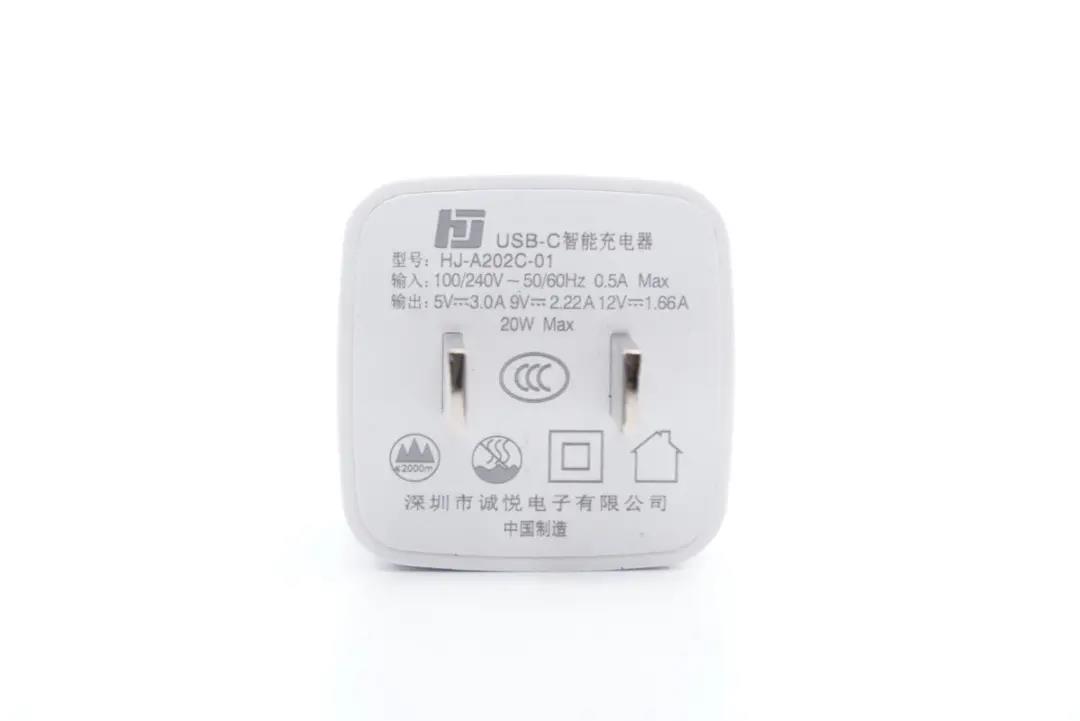

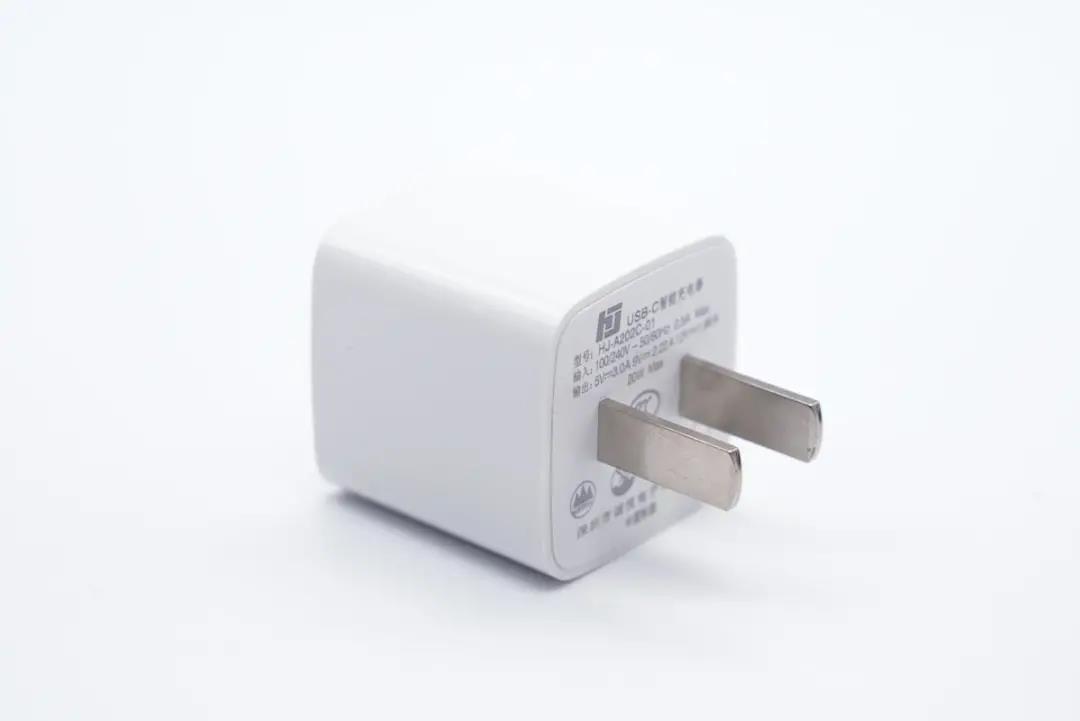

輸入端外殼上印有充電器參數
型號：HJ-A202C-01
輸入：100-240V~50/60HZ 0.5A
輸出：5V3A、9V2.22A、12V1.66A
制造商：深圳市誠悅電子有限公司
產品已經通過了CE認證。

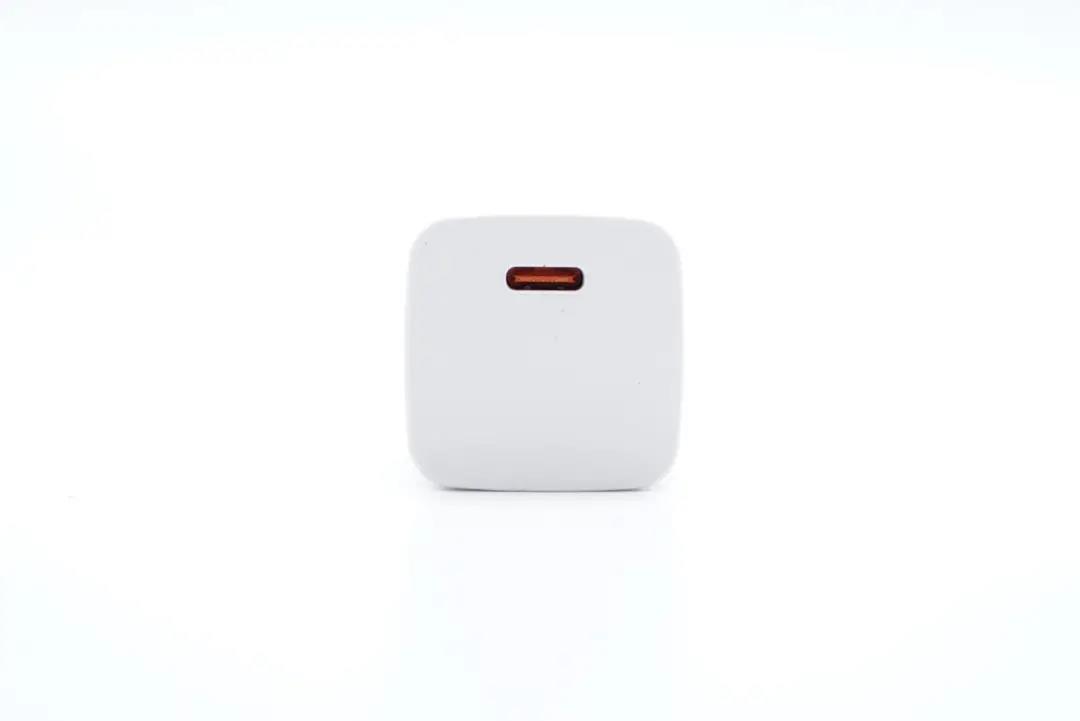

頂面USB-C接口靠邊緣布局，橘紅色膠芯。

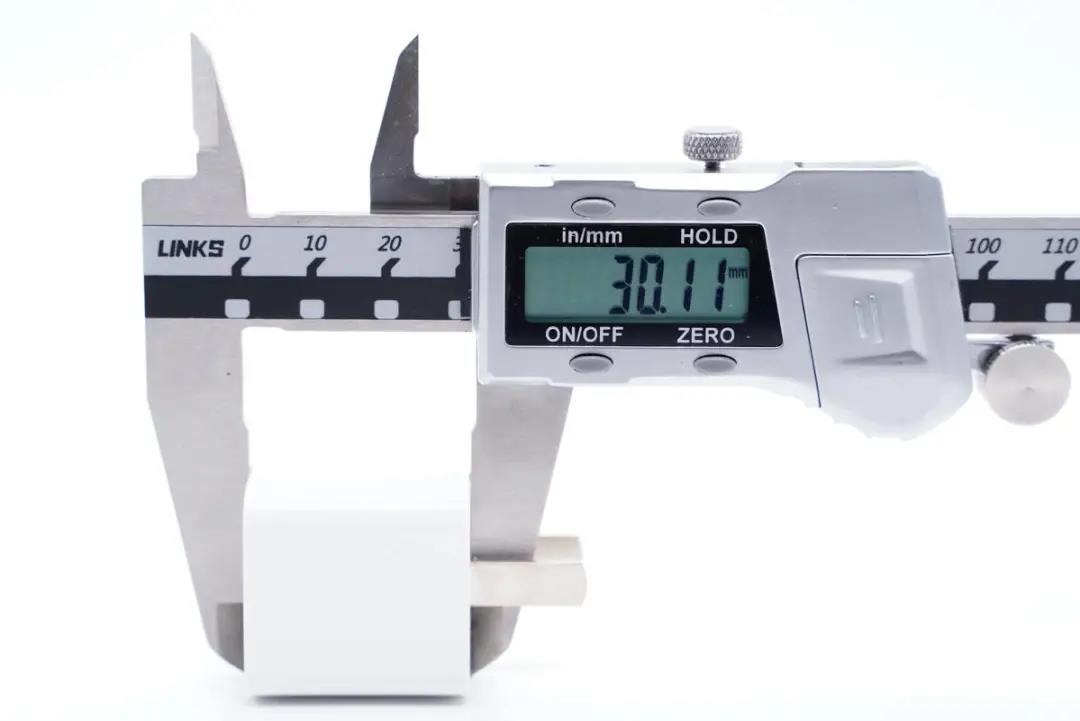

測得充電器機身高度為30.11mm。

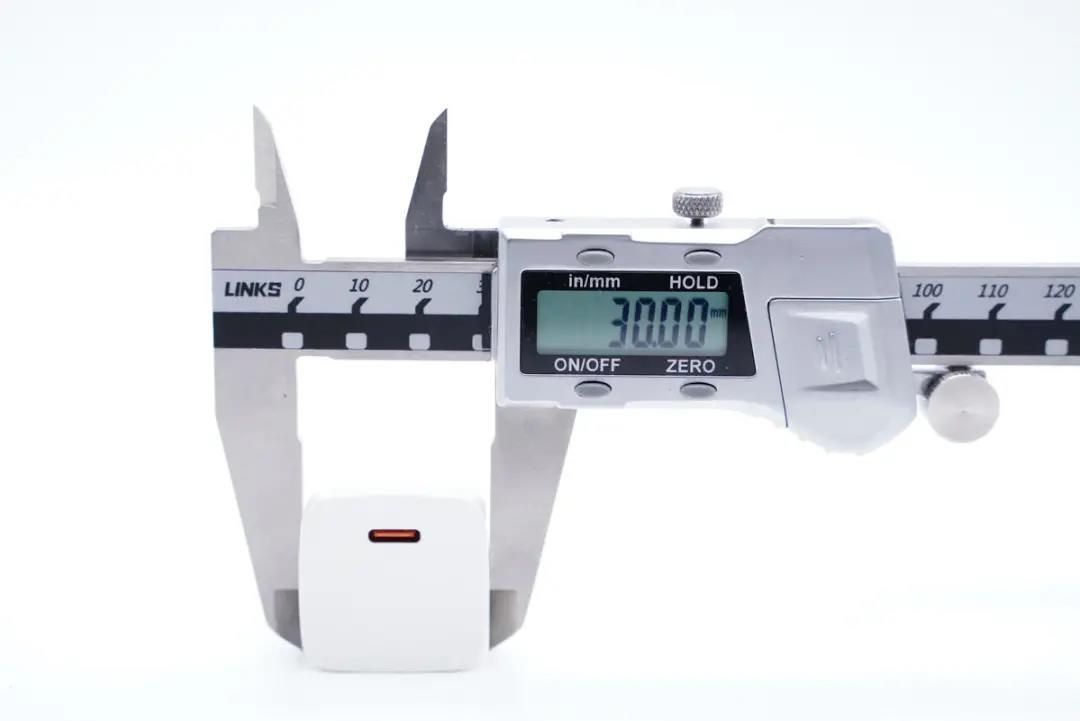

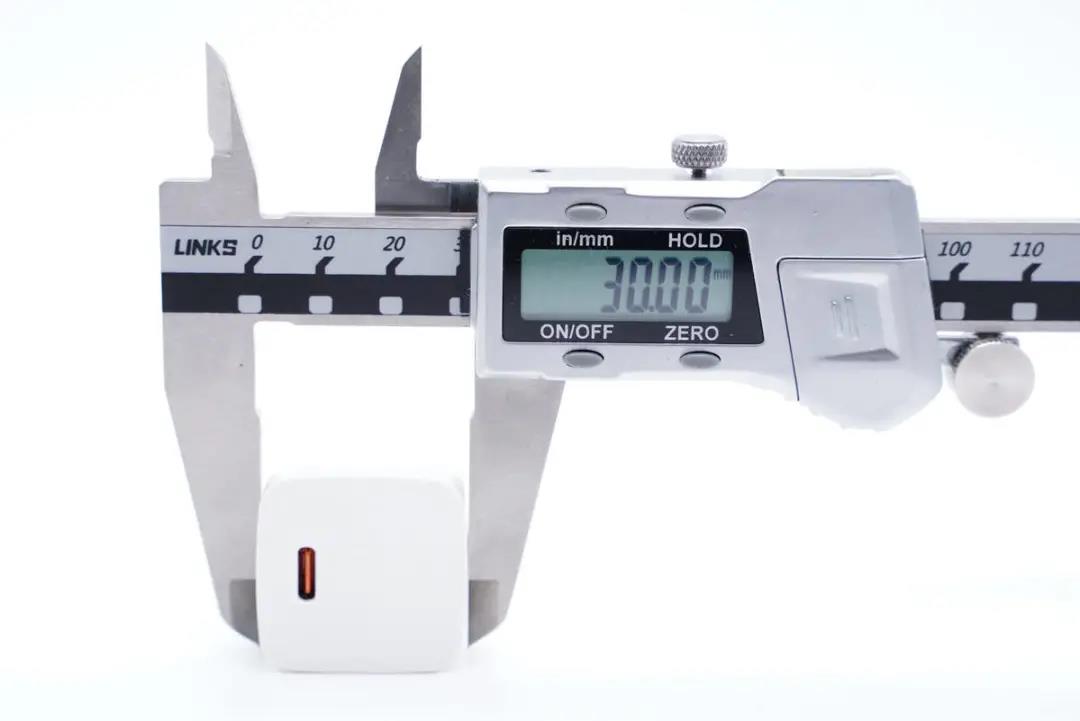

寬度為30mm。
厚度為30mm。

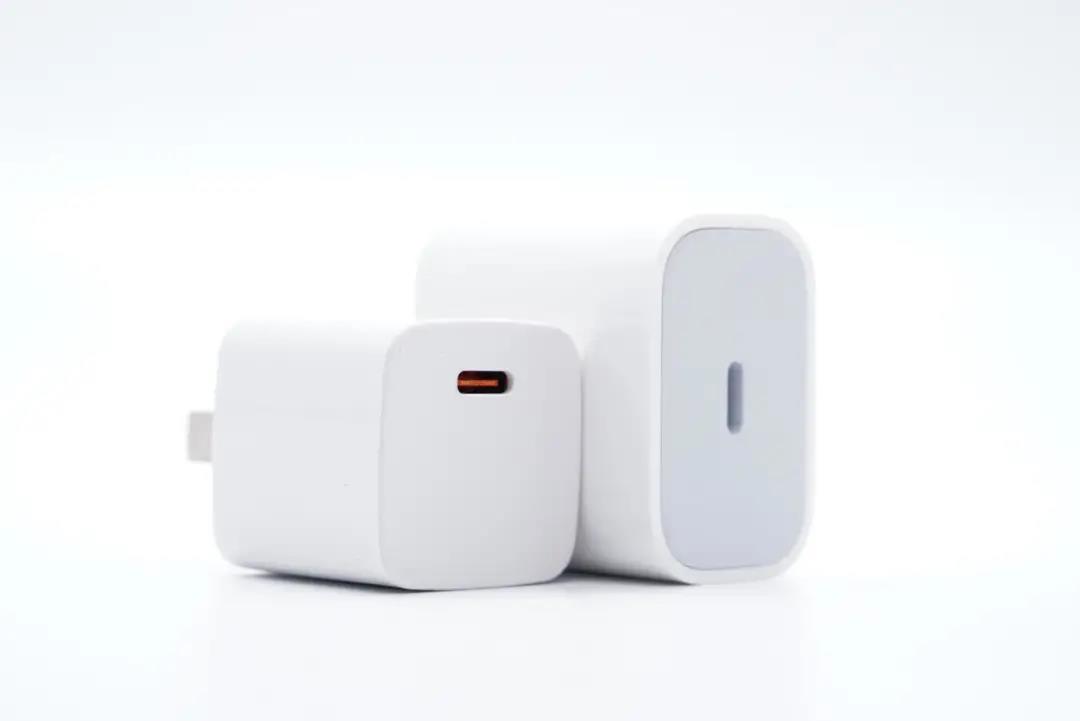

和蘋果20W快充相比，體積要小得多。

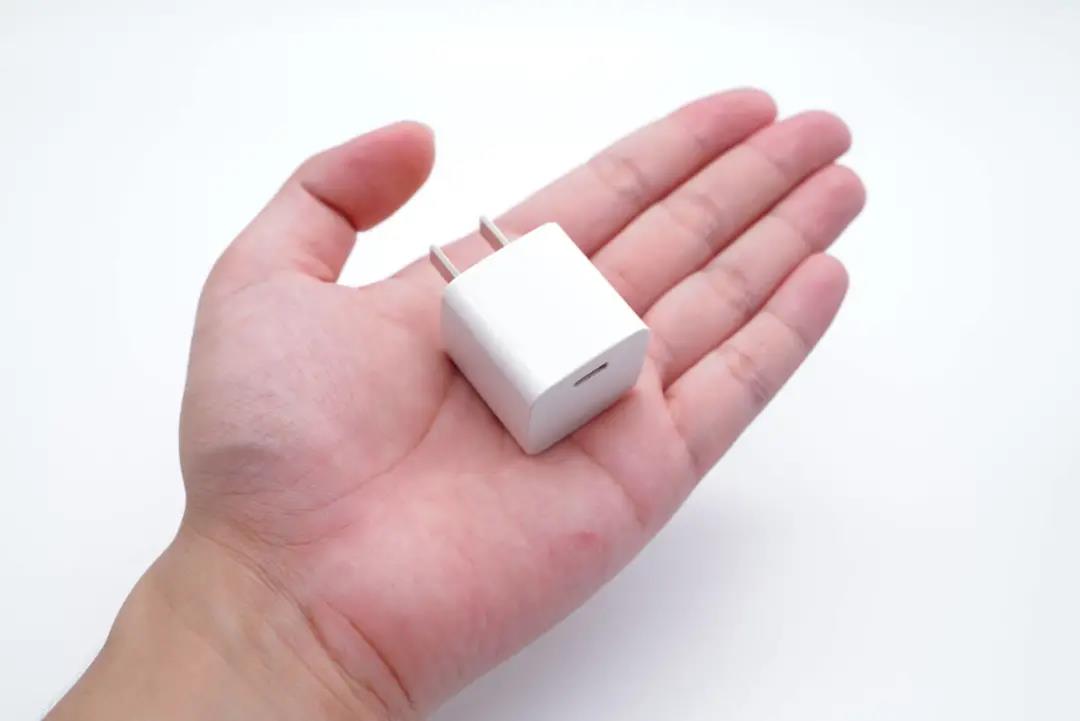

拿在手上的直觀感受。

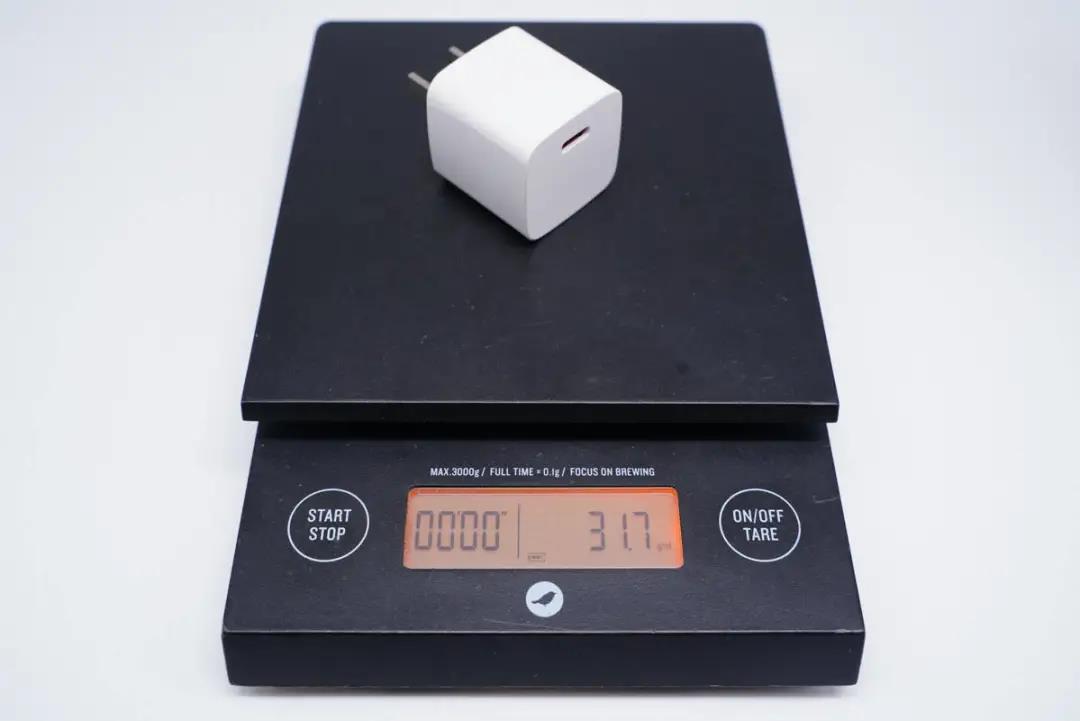

凈重約為32g。

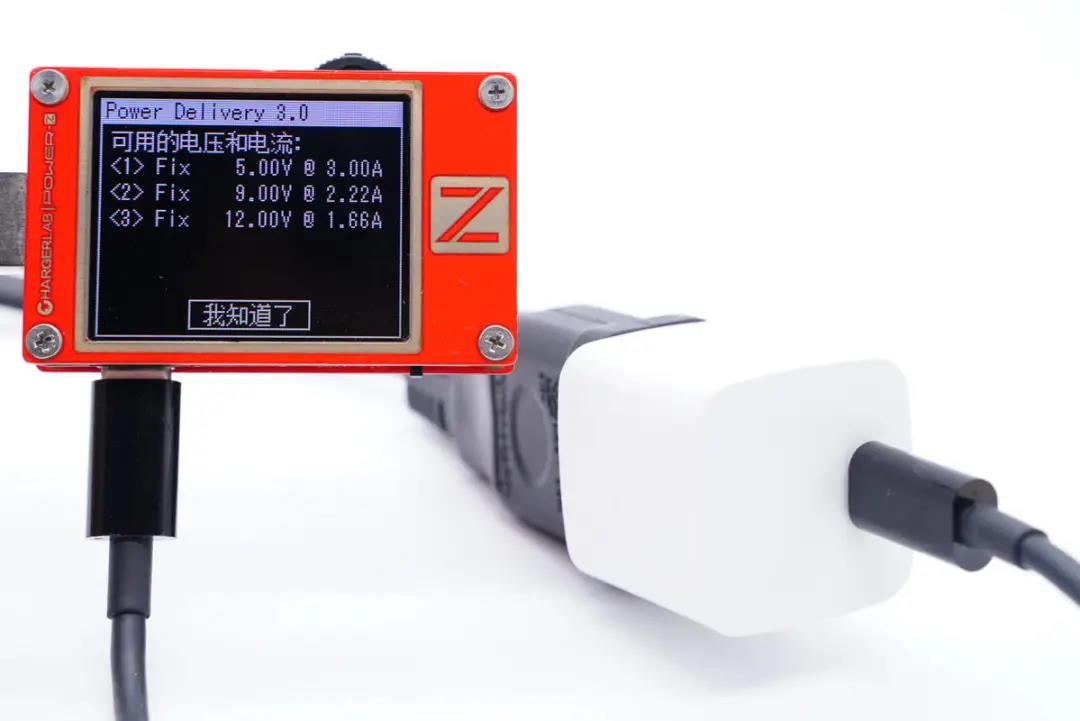

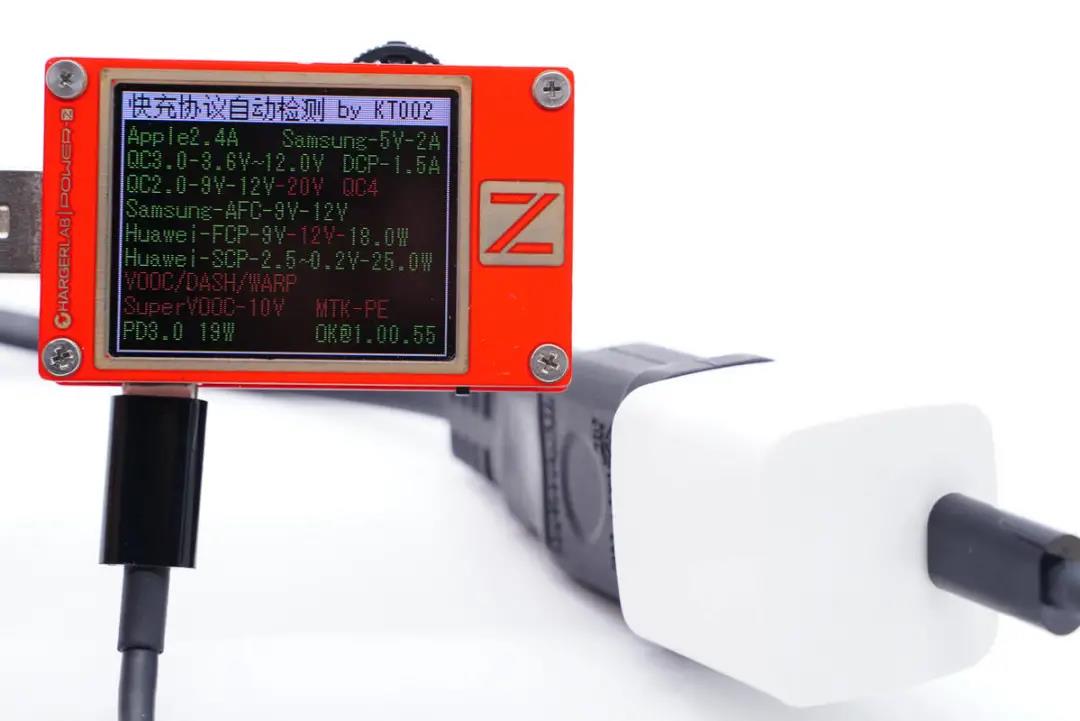

使用ChargerLAB POWER-Z KT002測得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP、SCP、PD3.0快充協議。
同時還具備5V3A、9V2.22A、12V1.66A三組固定電壓檔位。
二、誠悅電子迷你20W快充拆解

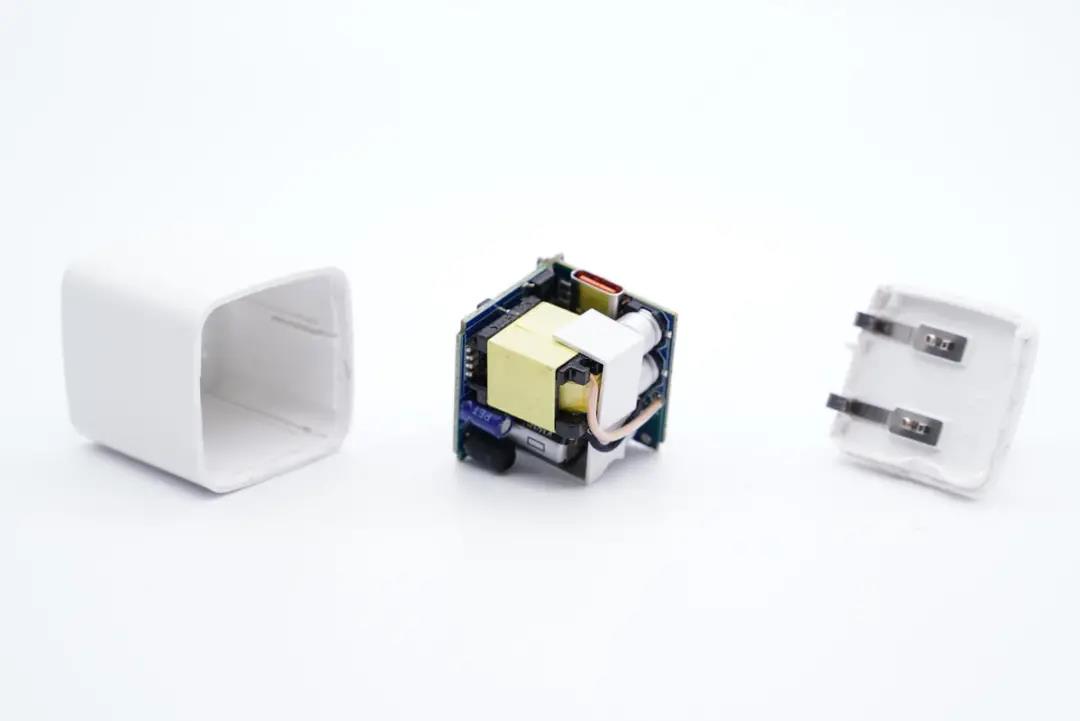

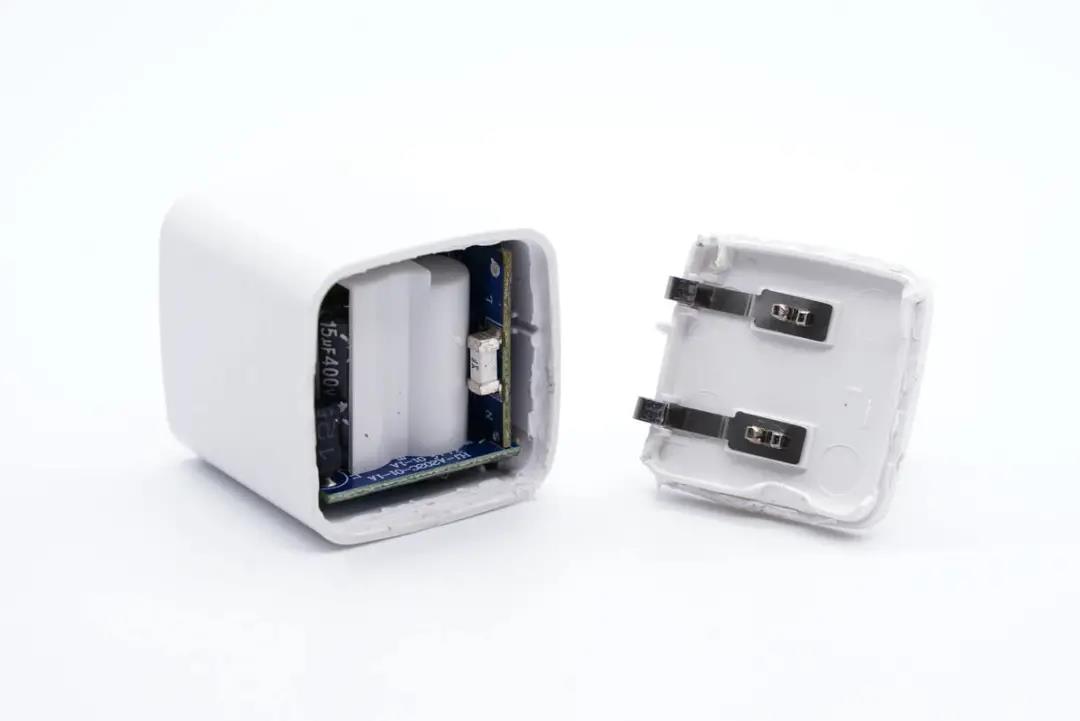

將輸入端外殼拆開，金屬片和插腳壓接。
將PCBA模塊取出，輸入端接觸式通電設計。

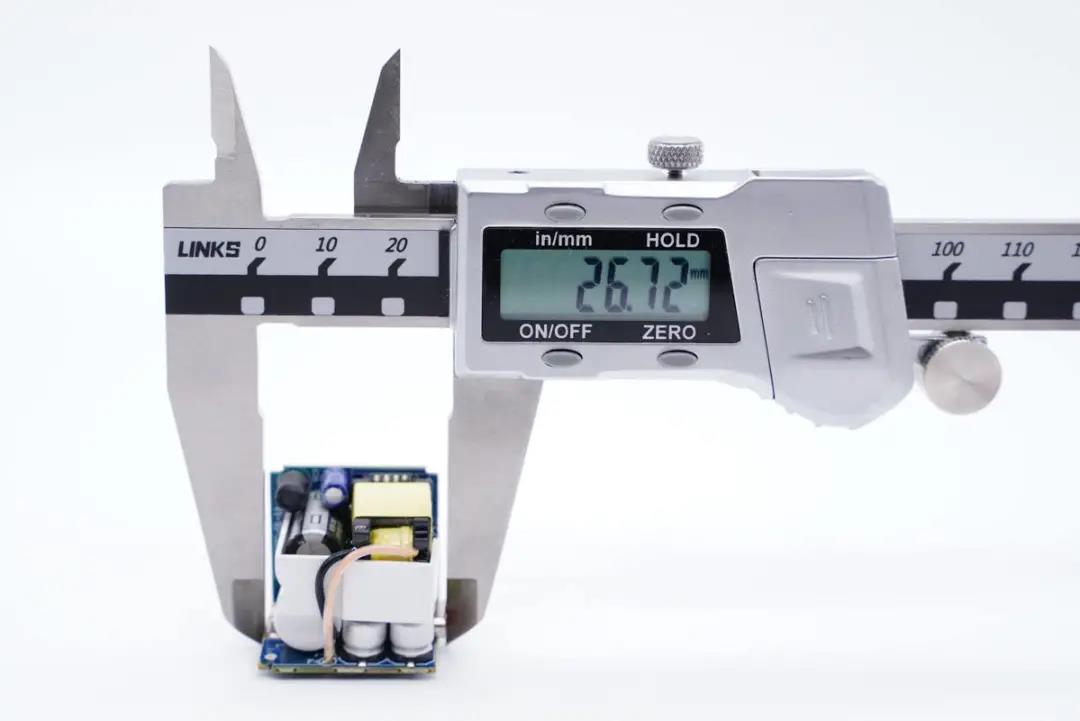

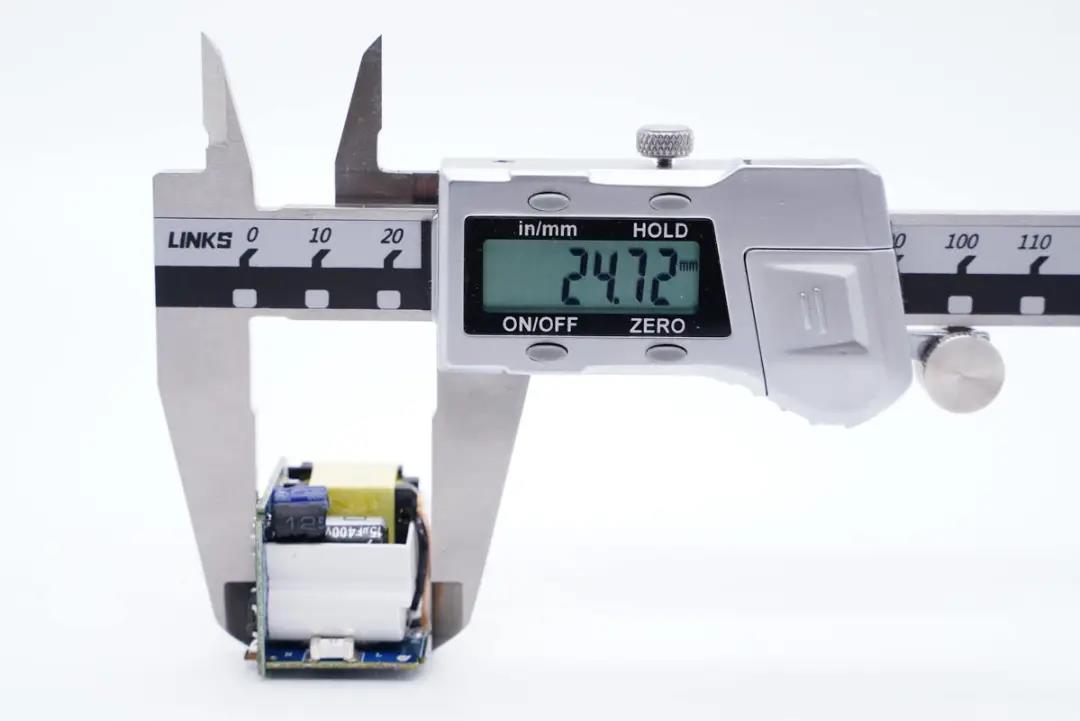

測得模塊長度為26.72mm。
寬度為24.72mm。

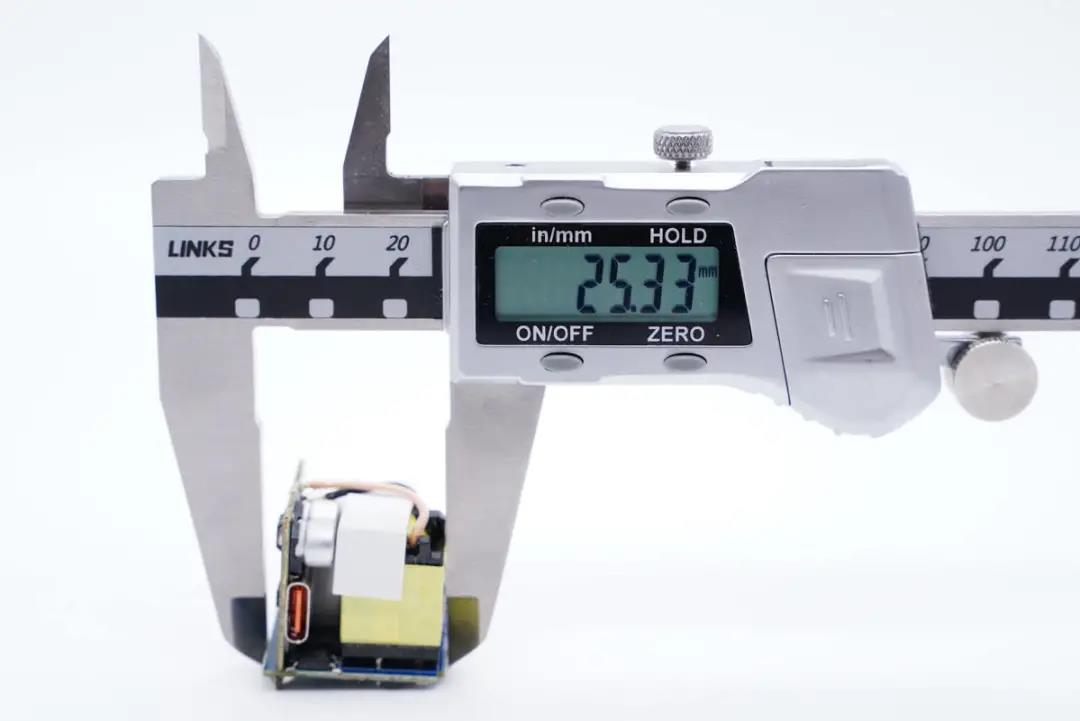

厚度為25.33mm。

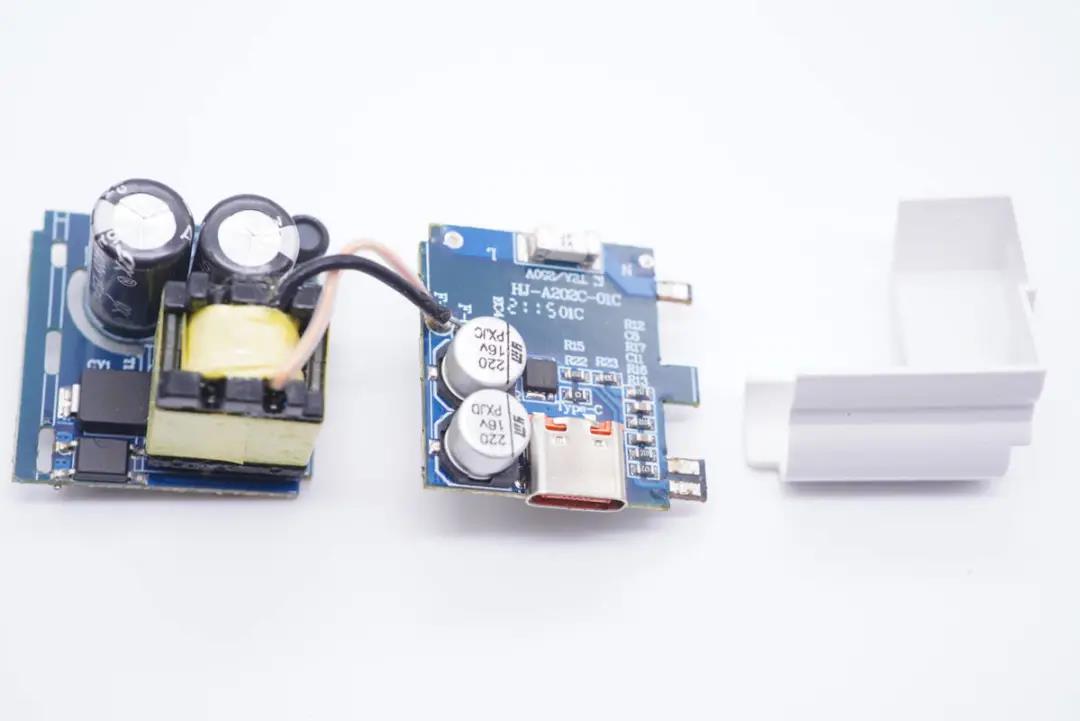

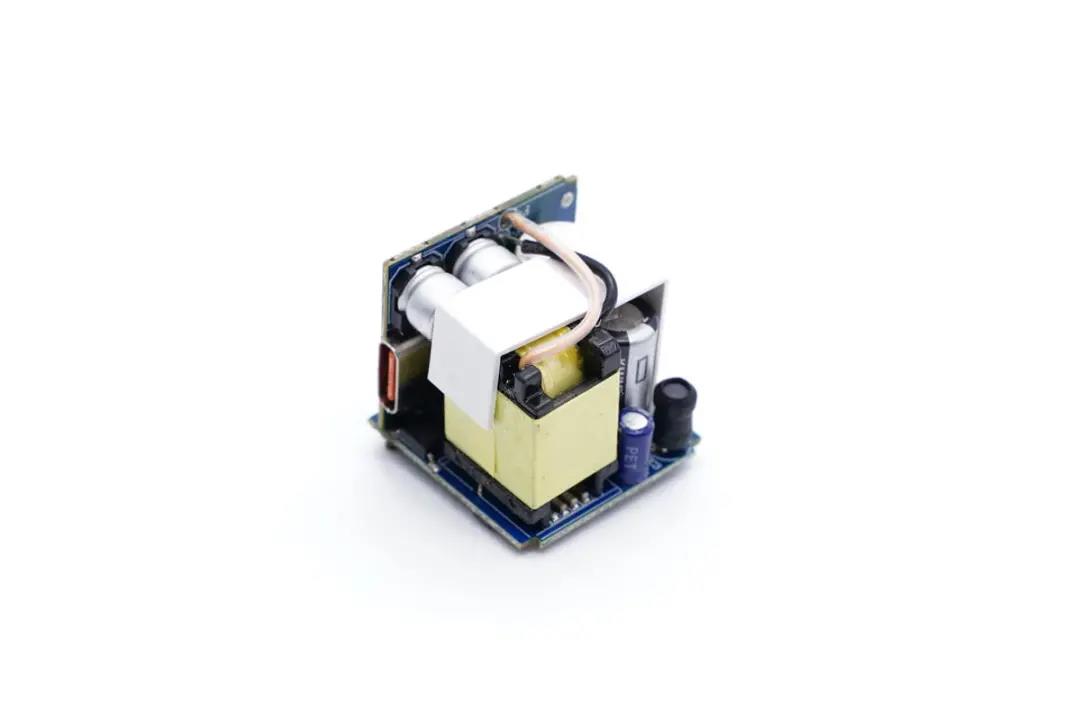

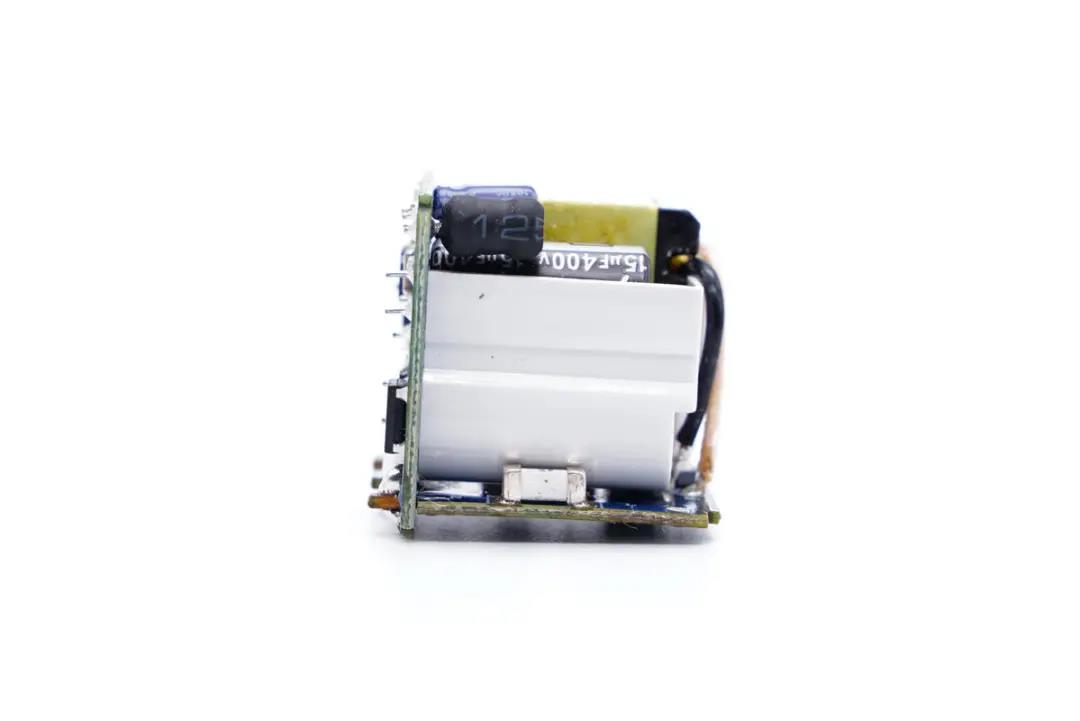

充電器模塊由兩塊小板堆疊設計，L型結構，初次級間設有白色隔離板。
通過觀察發現，這款充電器采用QR開關電源寬范圍輸出，協議芯片控制輸出電壓設計架構，下面我們從輸入端開始了解各器件的信息。
輸入端一覽，小板前端設有一顆貼片保險絲。

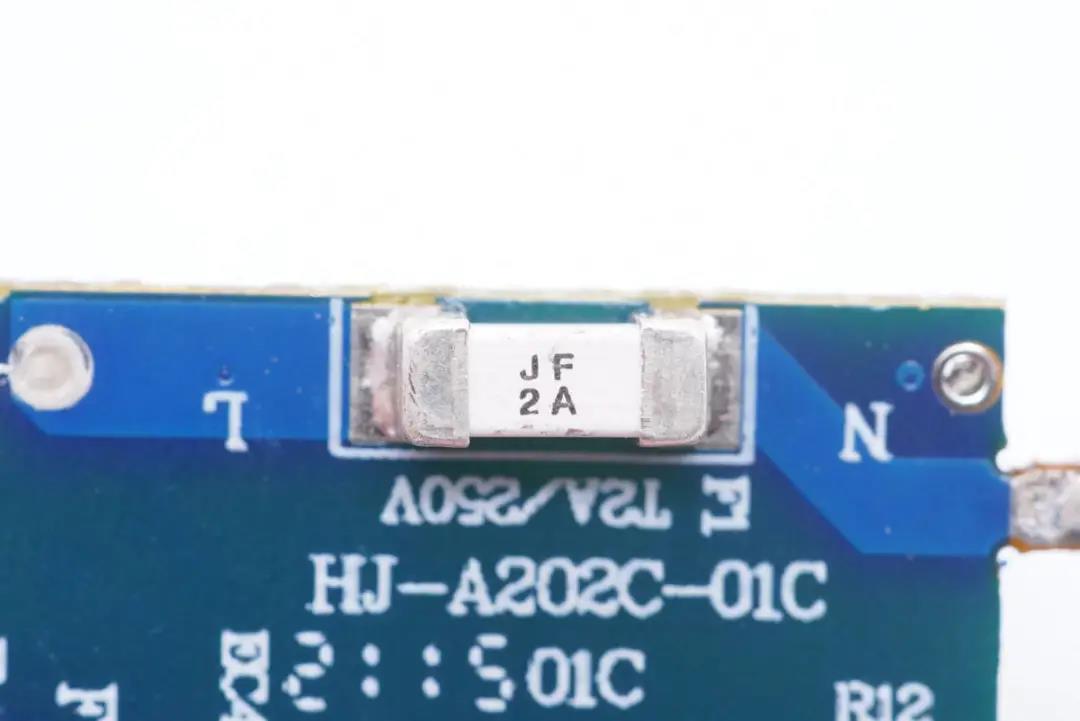

貼片保險絲特寫，額定電流2A。

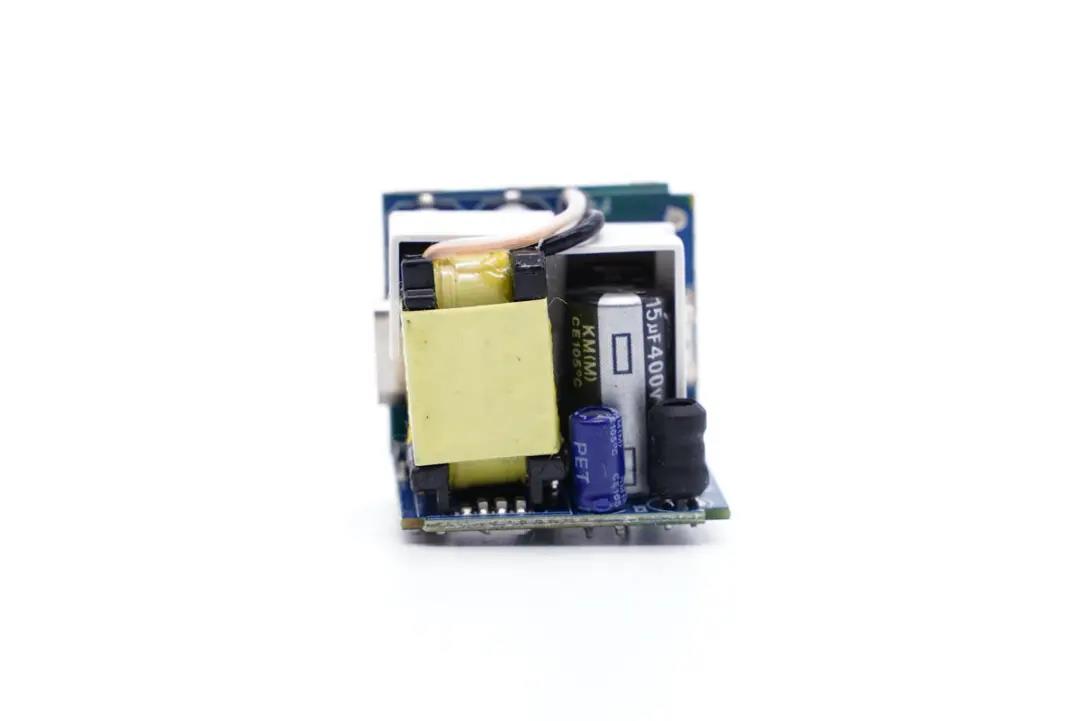

側面小板上設有工字電感、高壓濾波電解電容、主控芯片供電電容、變壓器等器件。

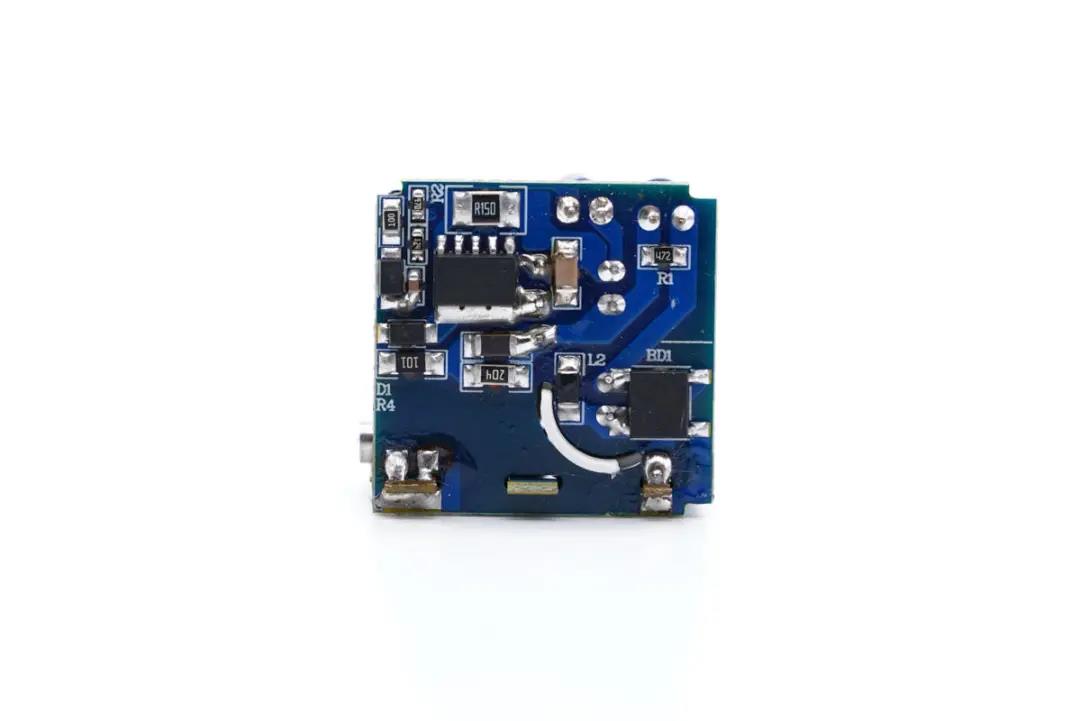

小板背面有整流橋和開關電源主控芯片。

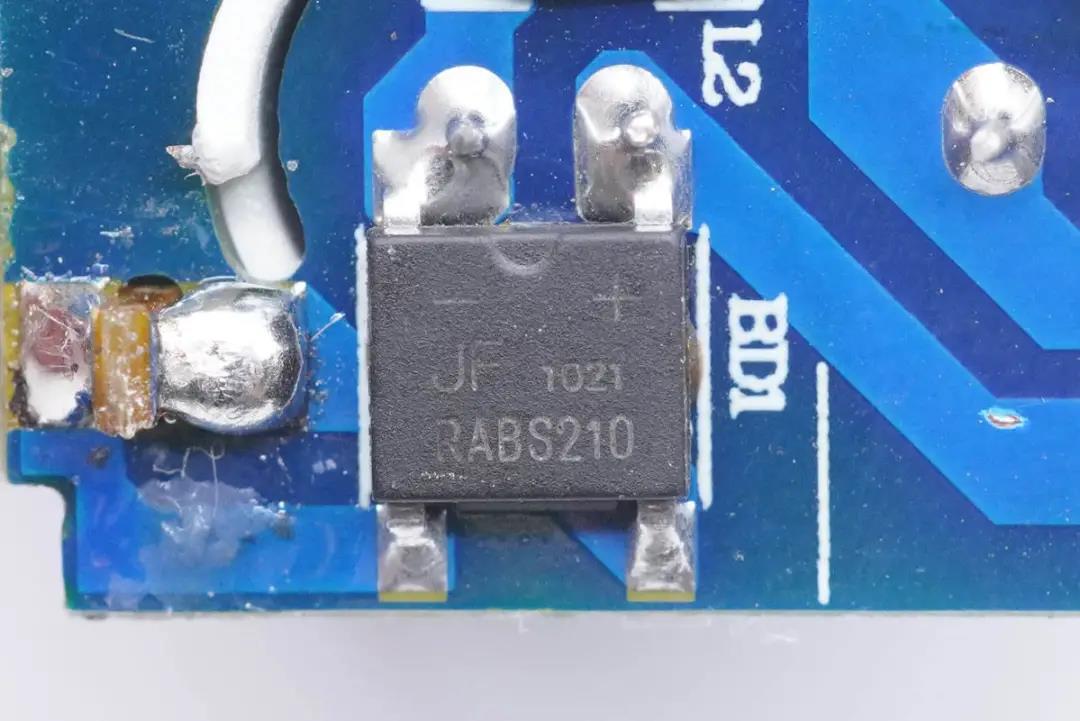

RABS整流橋特寫。

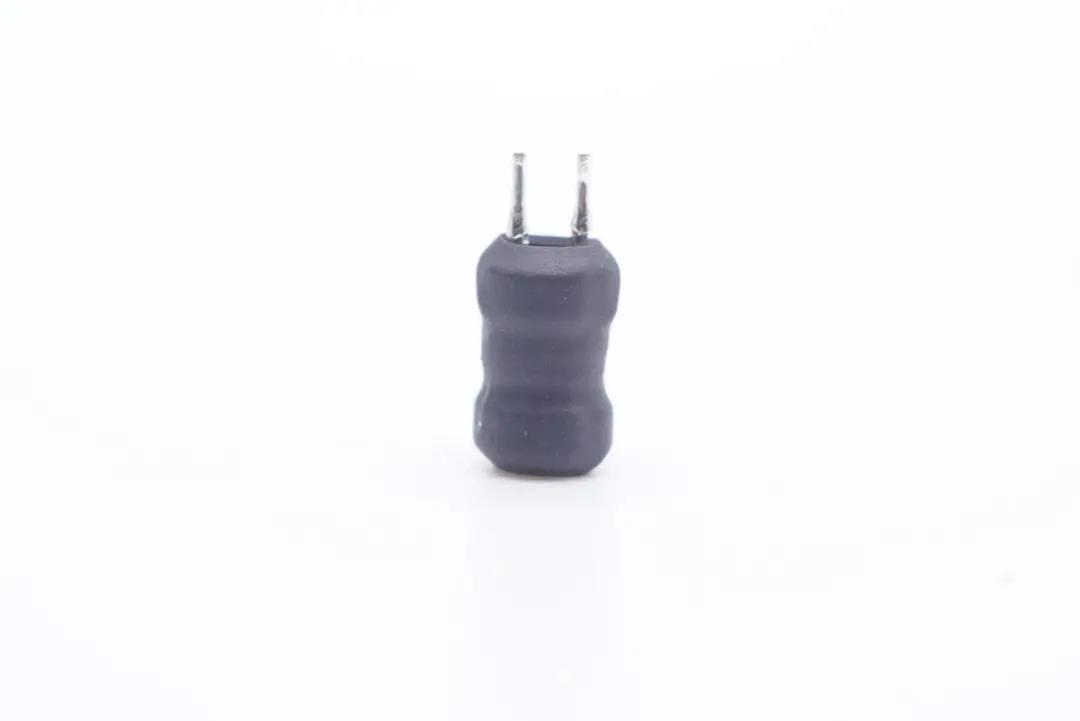

工字電感特寫。

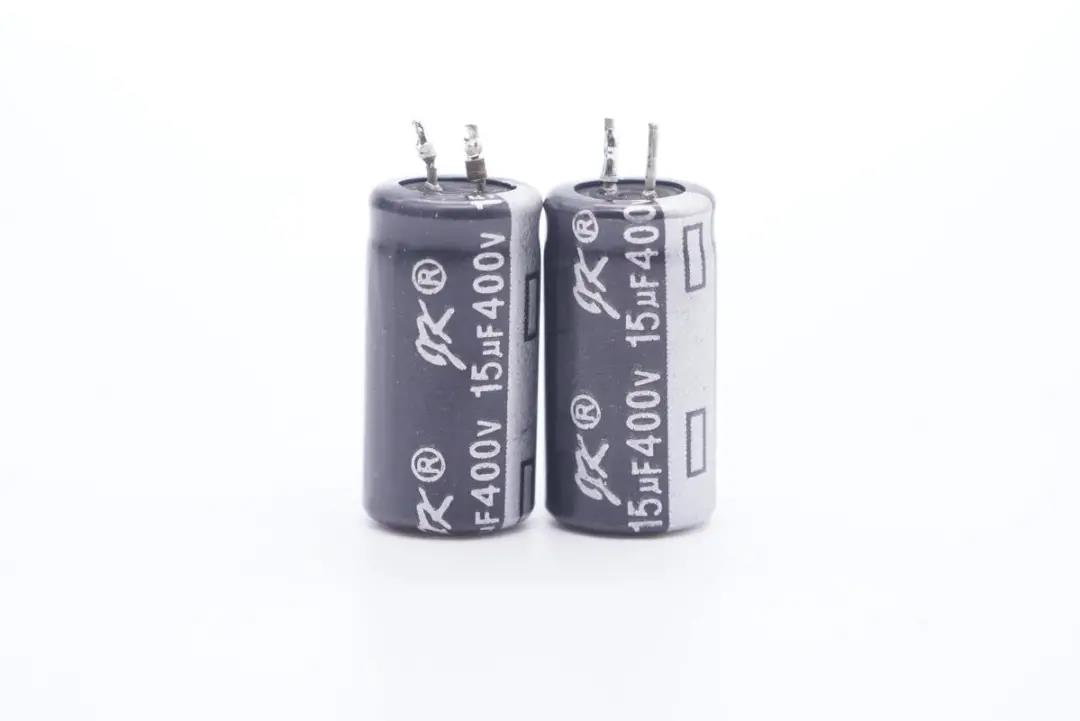

高壓濾波電解電容來自軍康，規格為400V 15μF。

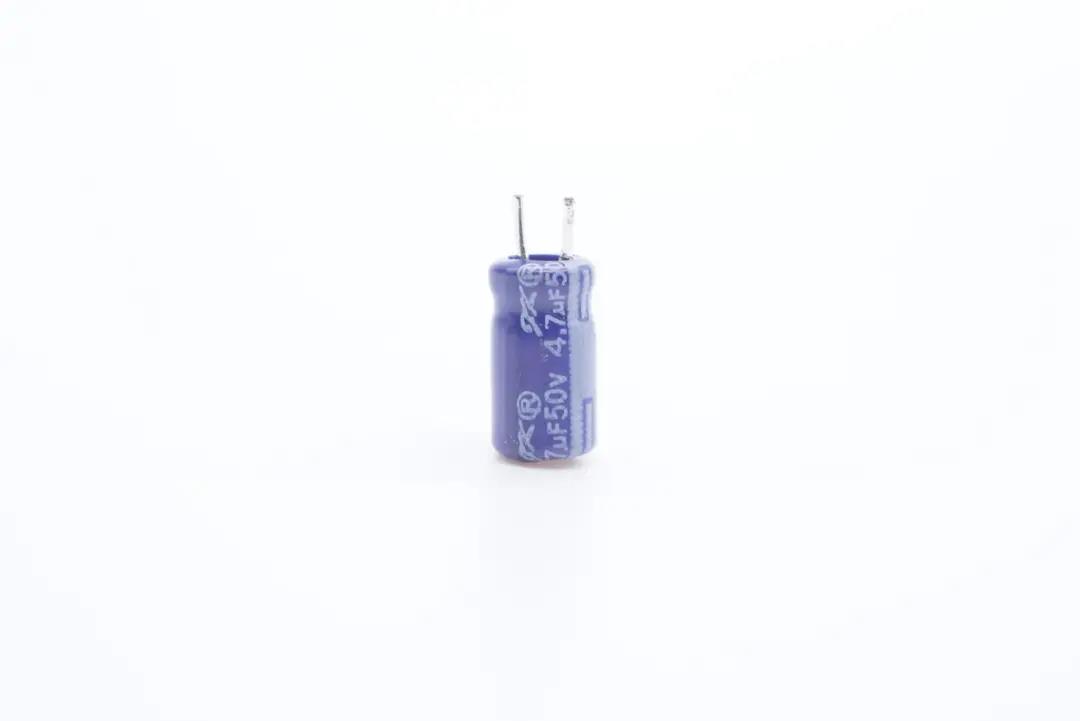

主控芯片供電電容也是來自軍康，規格為50V 4.7μF。

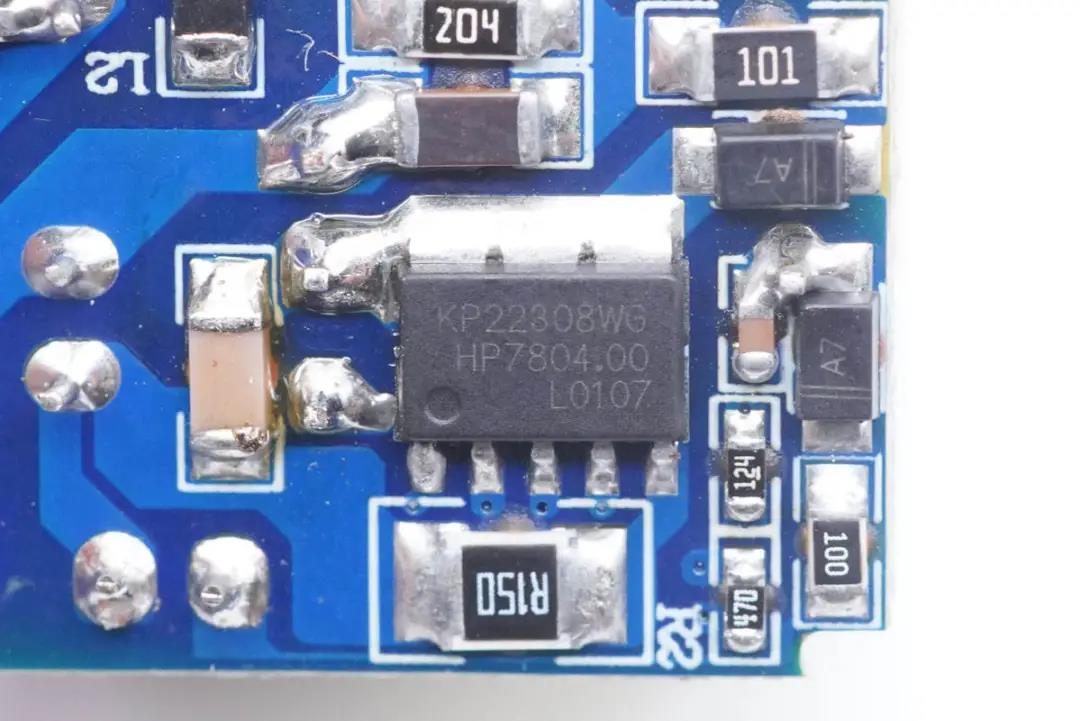

開關電源主控芯片采用必易微KP22308WGA，這是一款針對離線式反激變換器的高性能準諧振電流模式PWM轉換芯片。集成有高壓啟動電路，可以獲得快速啟動和超低待機性能；芯片支持 8-40V的VDD供電，滿足寬電壓輸出電源的要求。
KP22308WGA內部具有高精度80KHz開關頻率振蕩器，且?guī)в蓄l率調制和電流峰值調制功能，優化EMI性能。芯片結合準諧振控制模式，綠色節能模式和打嗝模式，全范圍優化效率，實現待機功耗小于30mW，滿足六級能效要求。

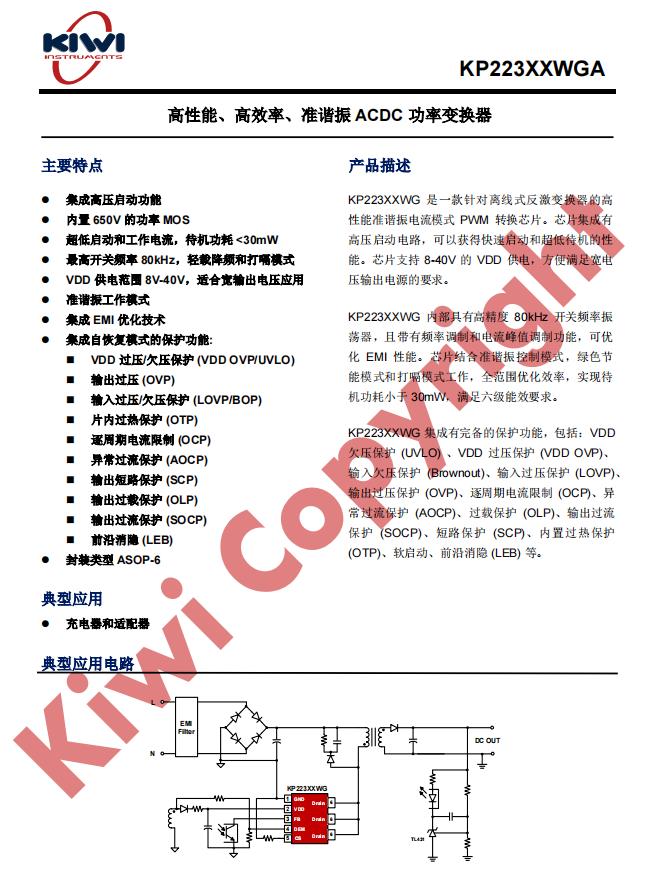

KP223XXWG集成有完備的保護功能，包括：VDD 欠壓保護（UVLO）、VDD 過壓保護 （VDD OVP）、輸入欠壓保護（Brownout）、輸入過壓保護（LOVP）、輸出過壓保護（OVP）、逐周期電流限制（OCP）、異常過流保護 （AOCP）、過載保護（OLP）、輸出過流保護 （SOCP）、短路保護（SCP）、內置過熱保護（OTP）、軟啟動、前沿消隱 （LEB） 等。獨有的ASOP6封裝實現了更好的散熱性能。該系列產品使用不同的內置MOSFET，其中KP223315AWGA能夠滿足30W的快充需求，性能優，體積小。
此外必易微還推出了KP22035WGA產品，8~75V寬VDD電壓范圍，滿足客戶3.3~20V寬范圍30W快充需求
充電頭網拆解了解到，必易微快充芯片還被安克可折疊迷你20W快充、NEOQUICK 65W 2C1A三口快充、宜麗客45W PD快充充電器、THEONE 65W 1A1C快充充電器、紫米新款20W PD快充、品勝迷你20W 1A1C快充、傲基20W PD快充、努比亞22.5W方糖快充等快充產品采用。

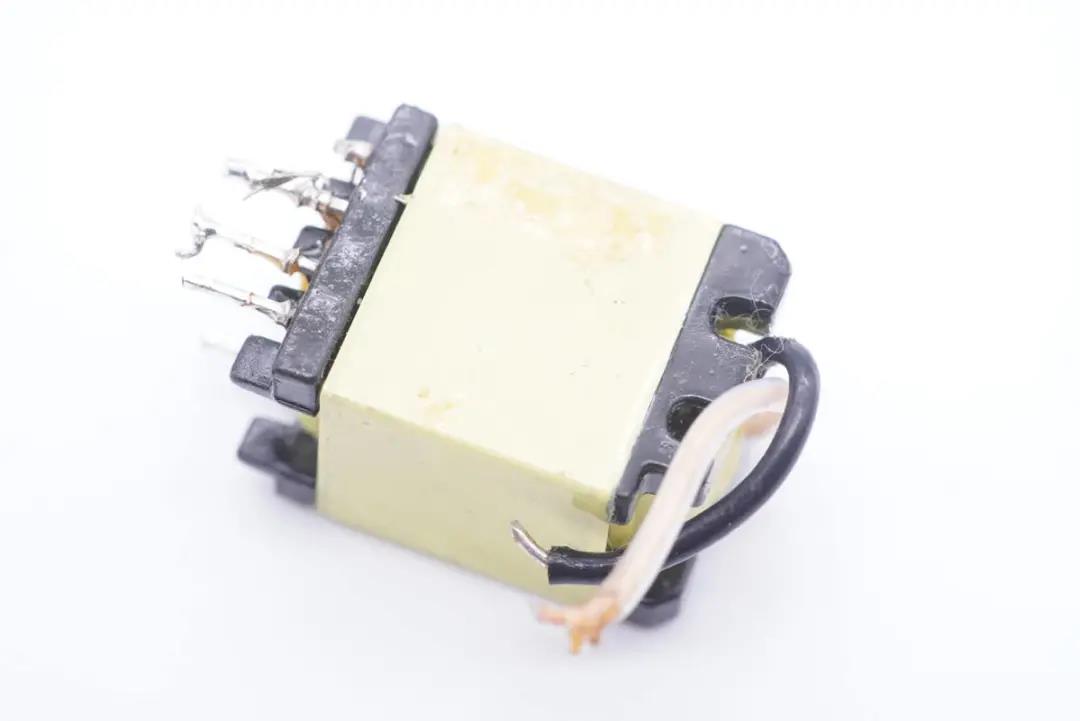

變壓器特寫。
將模塊拆分開，變壓器左側還有光耦和貼片Y電容。

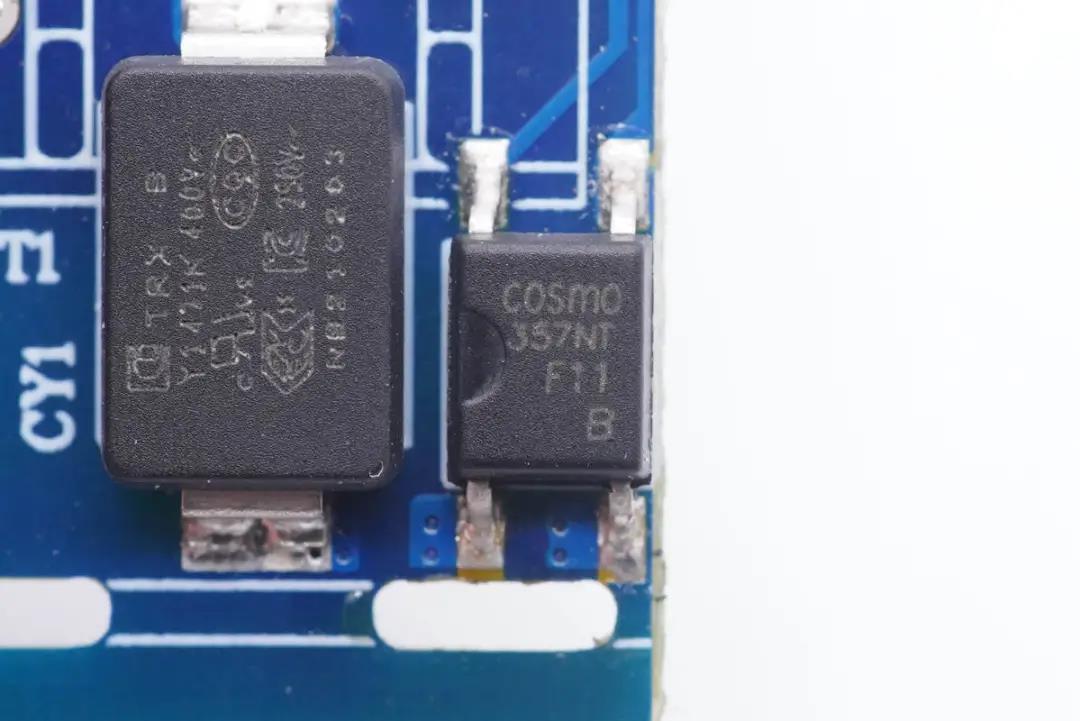

357NT光耦，用于初級次級通信，反饋輸出電壓。

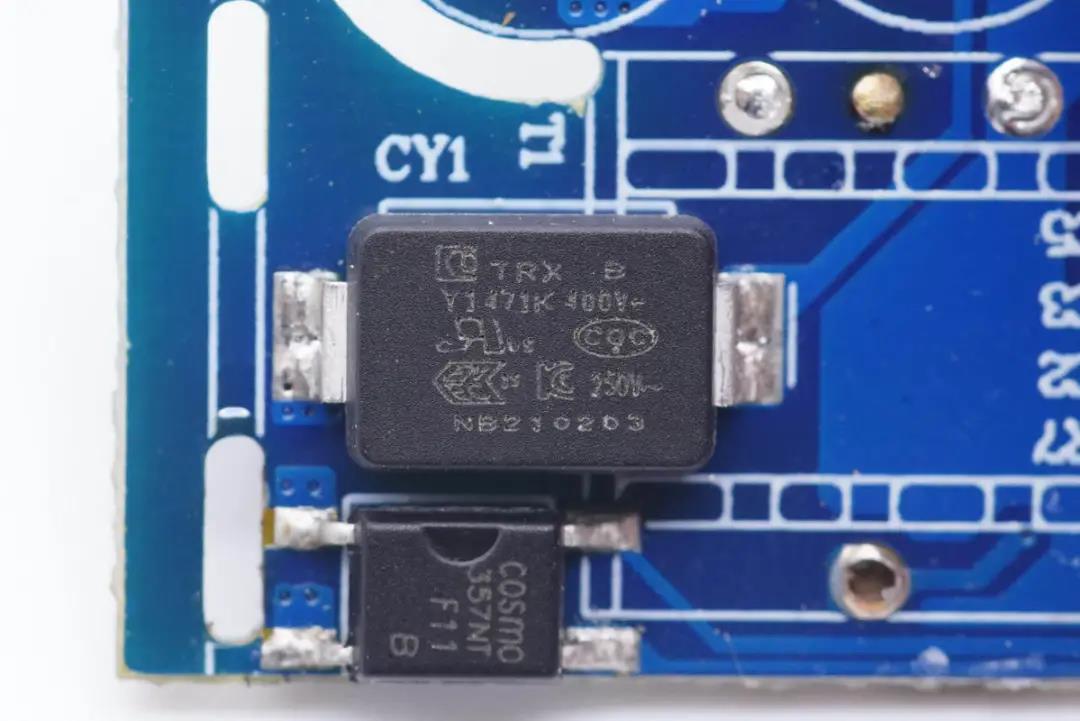

貼片Y電容來自四川特銳祥科技股份有限公司，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中。
特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。
充電頭網了解到，特銳祥貼片Y電容除了被貝爾金、安克、QCY、聲麗、麥多多、OPPO、聯想、努比亞、倍思、海陸通、第一衛等品牌的數十款快充產品使用，此外還被伊戈爾40W LED驅動電源、長虹42英寸智能網絡電視42P3F內置電源、卓飛航45W氮化鎵超快墻充等產品使用，性能獲得客戶一致認可。

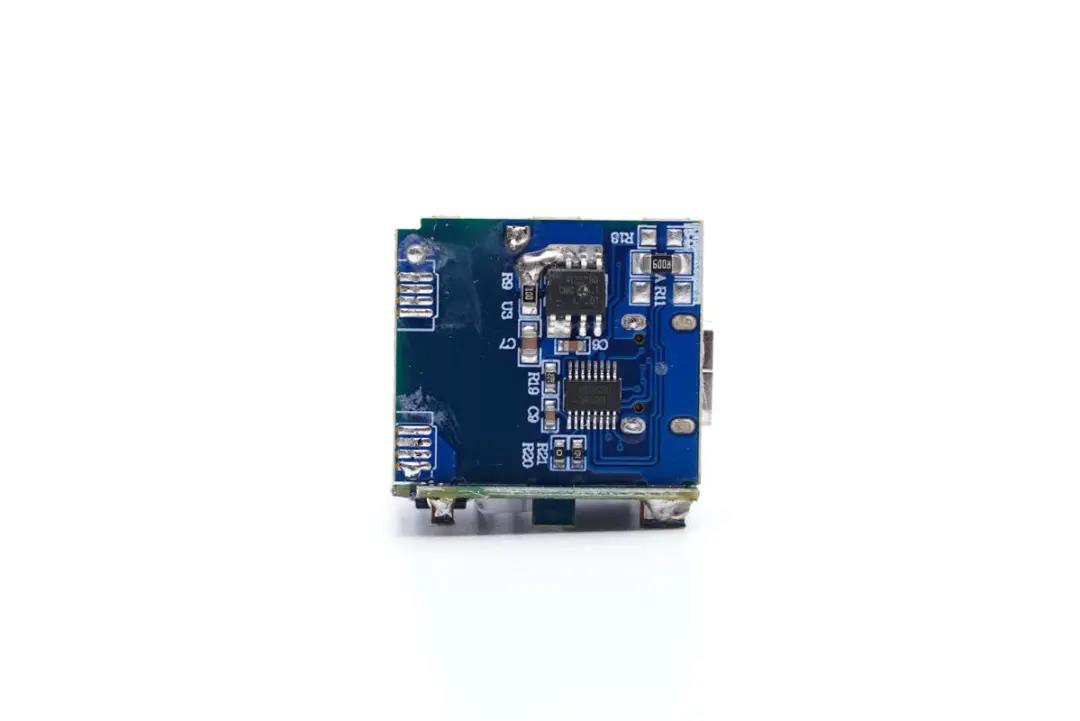

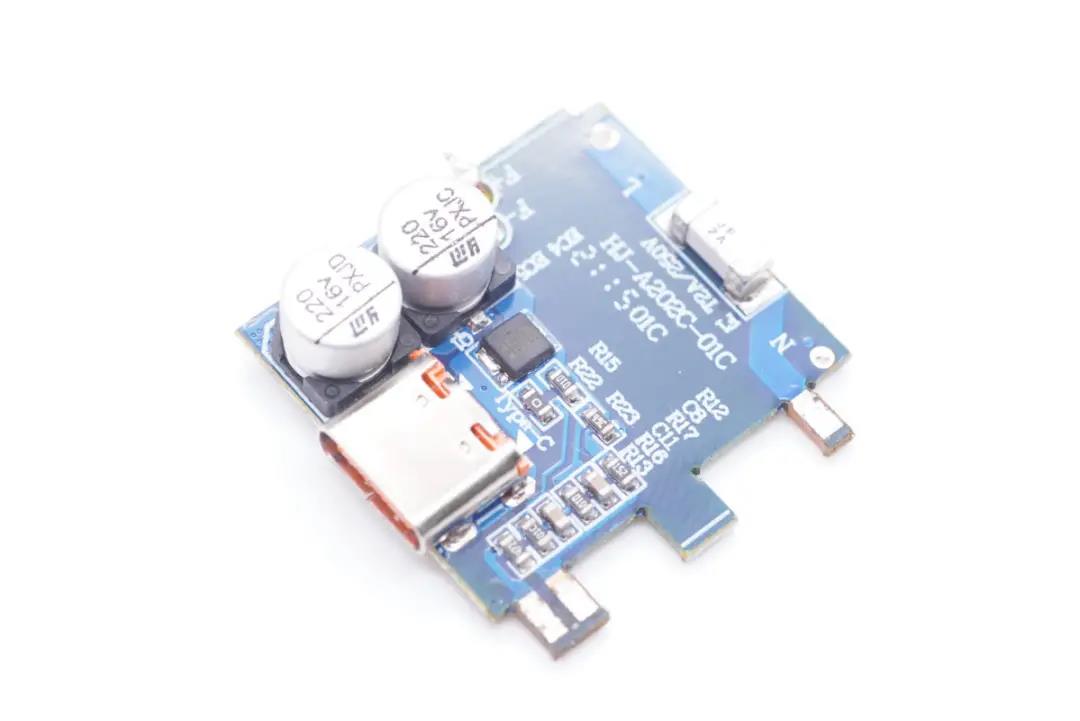

另一顆小板背面有同步整流芯片和協議芯片。
正面次級側還有貼片型固態濾波電容和輸出VBUS開關管。

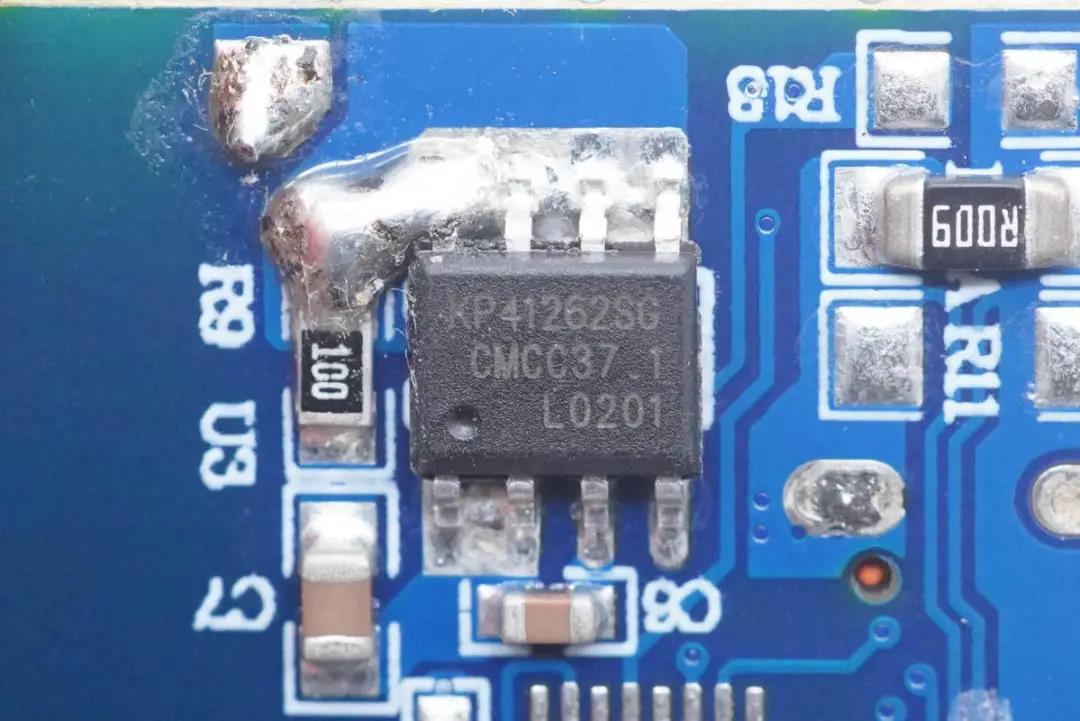

次級同步整流芯片同樣采用必易微KP41262。這是一款用于替代反激變換器中副邊肖特基極管的高性能同步整流功率開關，內置超低導通阻抗功率MOSFET以提升系統效率。支持High Side和Low Side配置，同時支持系統斷續工作模式(DCM)和準諧振工作模式(QR)。

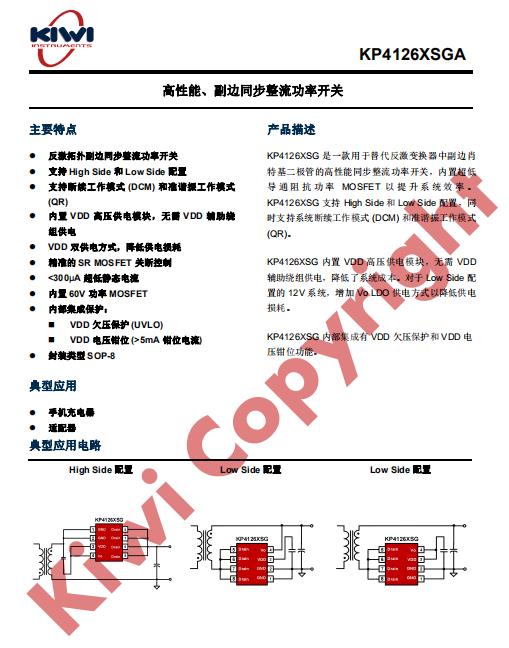

必易微KP41262資料信息。

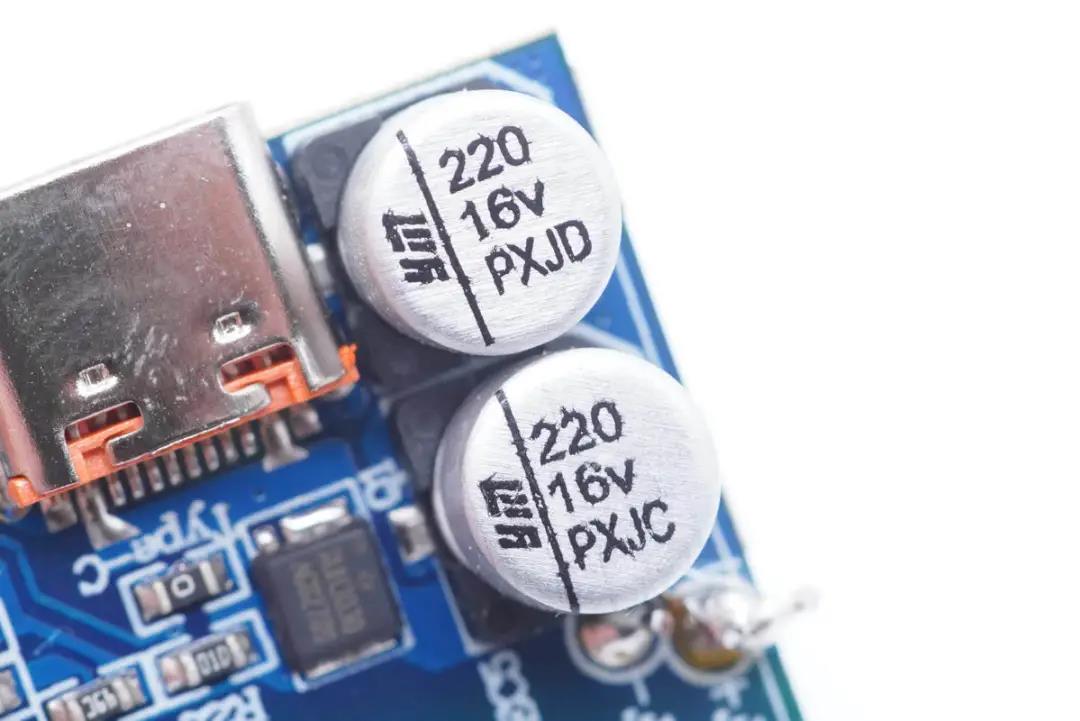

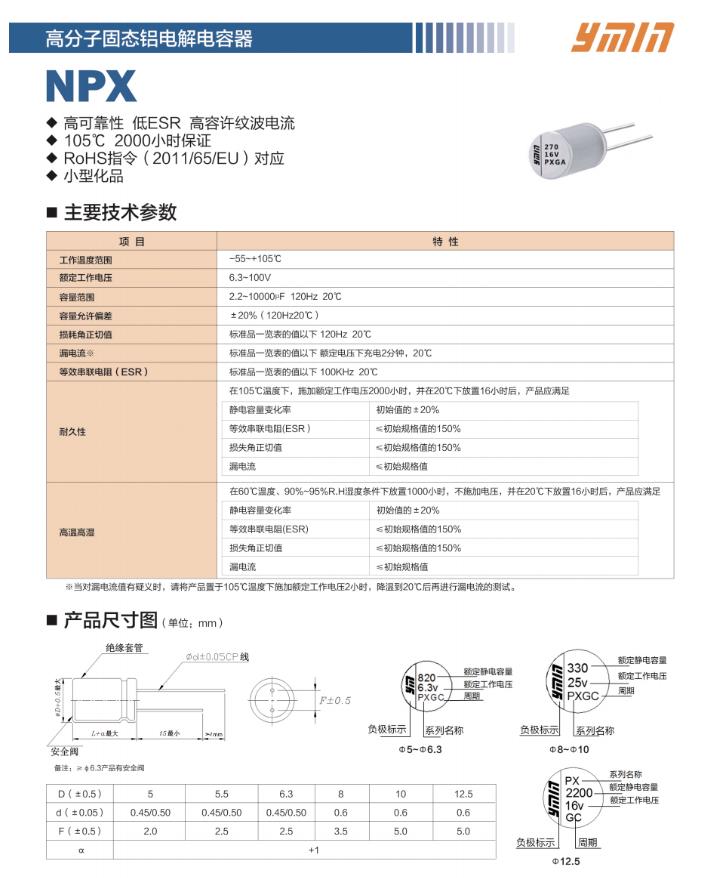

貼片型輸出濾波固態電容采用永銘NPX系列固態電容，規格16V 220μF。該系列電容具有小體積、低ESR、高容許紋波電流、高可靠性、耐開關沖擊等特點。
充電頭網了解到，永銘NPX系列固態電容此前已被安克30W氮化鎵超能充、安克 65W氮化鎵超能充、安克45W氮化鎵超能充、閃極100W 3C1A氮化鎵快充、摩米士65W 2C1A氮化鎵快充、倍思45W 1A1C氮化鎵充電器、努比亞65W氘鋒氮化鎵充電器等產品使用，此外還被應用在小小黑、品勝、邦克仕等品牌20W迷你充上，獲得客戶一致認可。

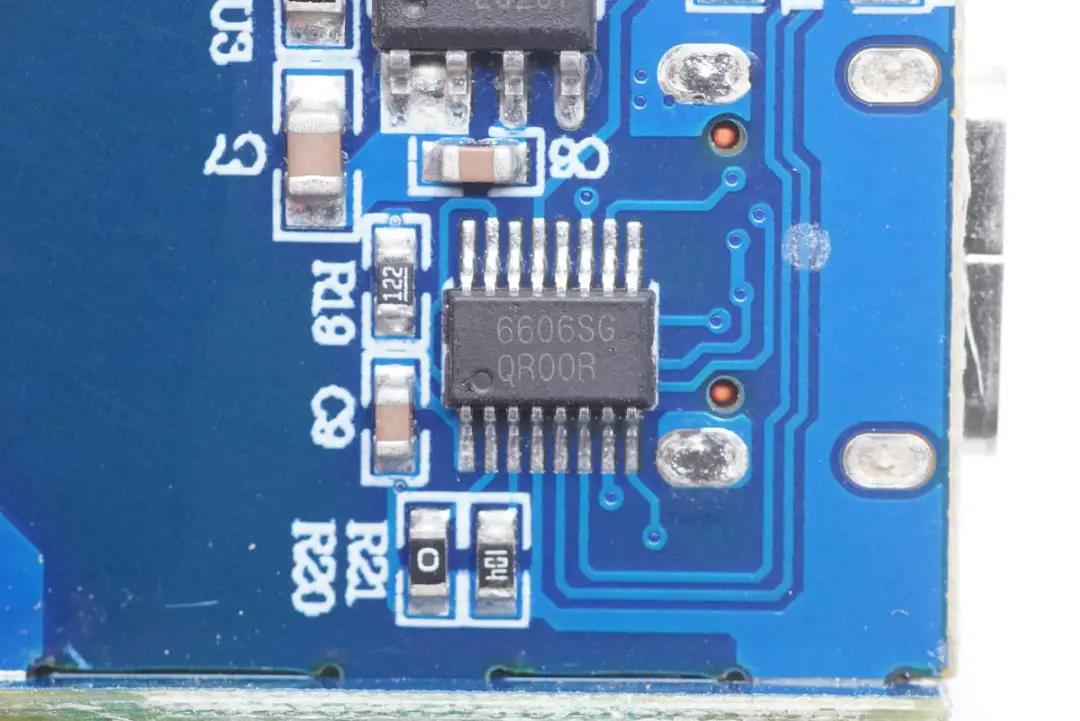

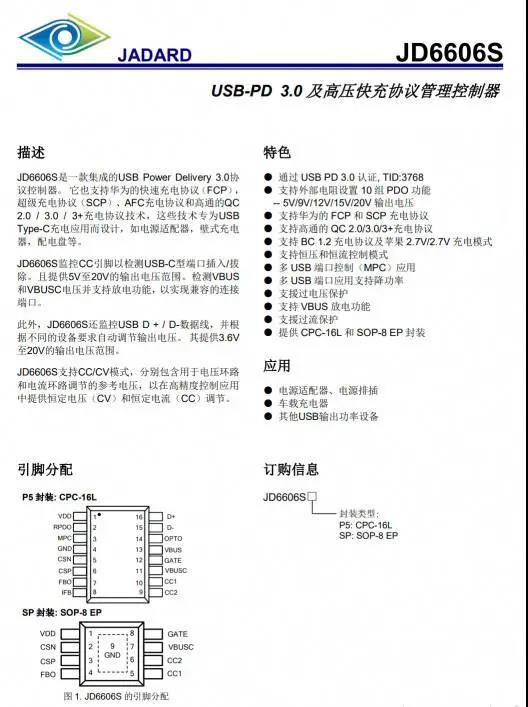

USB-C口協議芯片采用天德鈺JD6606S，這是天德鈺專為iPhone 12設計的20W PD快充芯片，通過了USB PD 3.0認證，TID：3768。這是一顆高性能和高兼容性的快充協議芯片，采用CPC-16L封裝，支持USB PD3.0快充之外，還包括支持QC3+、QC3.0、QC2.0、AFC、FCP、SCP以及APPLE 2.4A等主流的充電協議。
天德鈺JD6606S提供恒壓恒流控制，支持多口輸出控制，支持輸出過壓，過流保護，并且集成VBUS放電功能，輸出協議由電阻靈活配置，并且支持多口輸出降功率，支持最大60W到最小18W輸出，滿足主流PD適配器輸出。
充電頭網拆解了解到，天德鈺的快充協議芯片可應用在充電器、車充、移動電源等產品上，此前已被公牛20W 2A1C魔方插座、公牛20W 2A1C快充迷你差旅插座、紫米20號200W PD快充移動電源、小米100W快充車充、小米10000mAh 30W立式無線充移動電源、公牛3USB快充魔方插座、品勝20W PD快充等數十款產品采用。

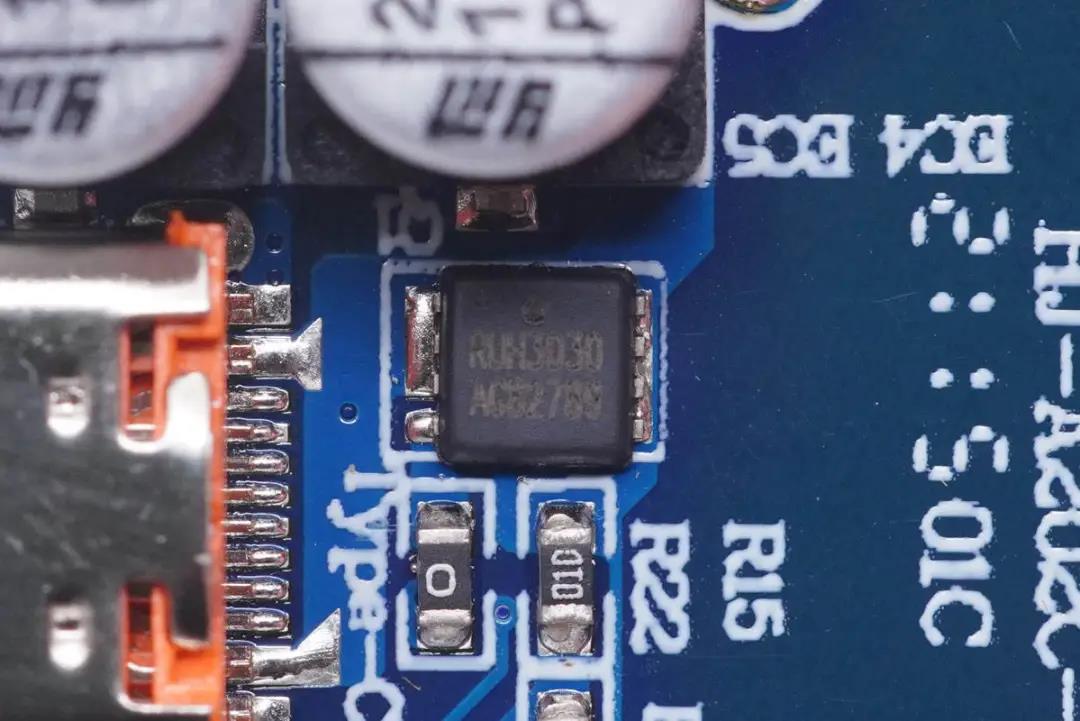

輸出VBUS開關管采用銳駿RUH3030。

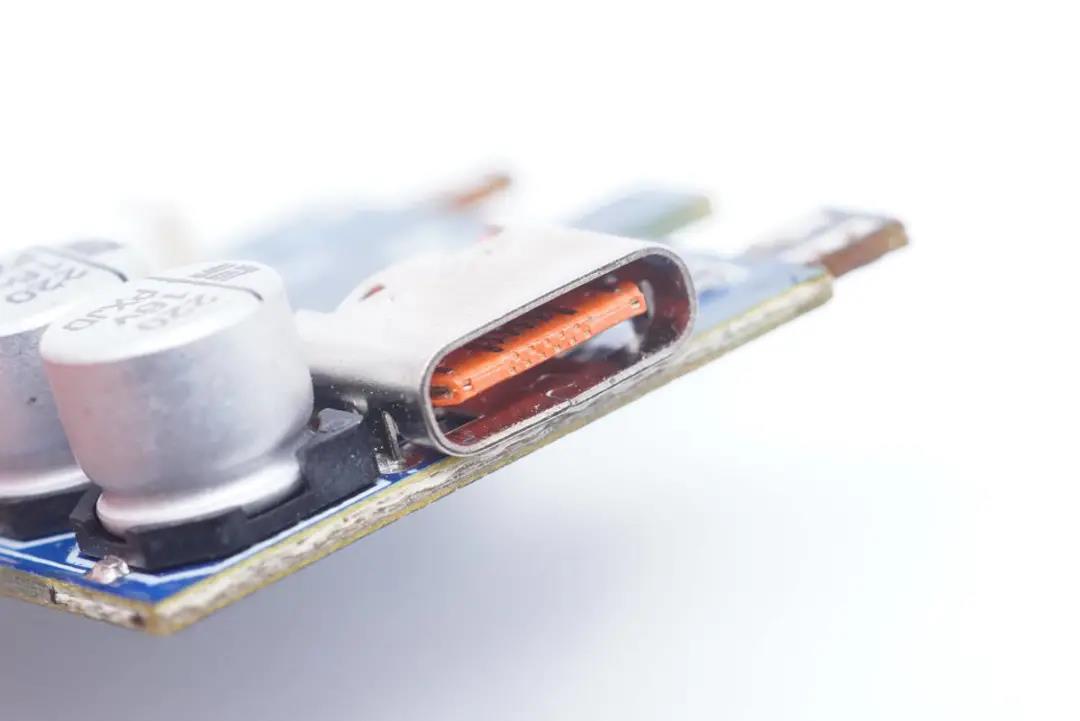

USB-C母座特寫，過孔焊接。

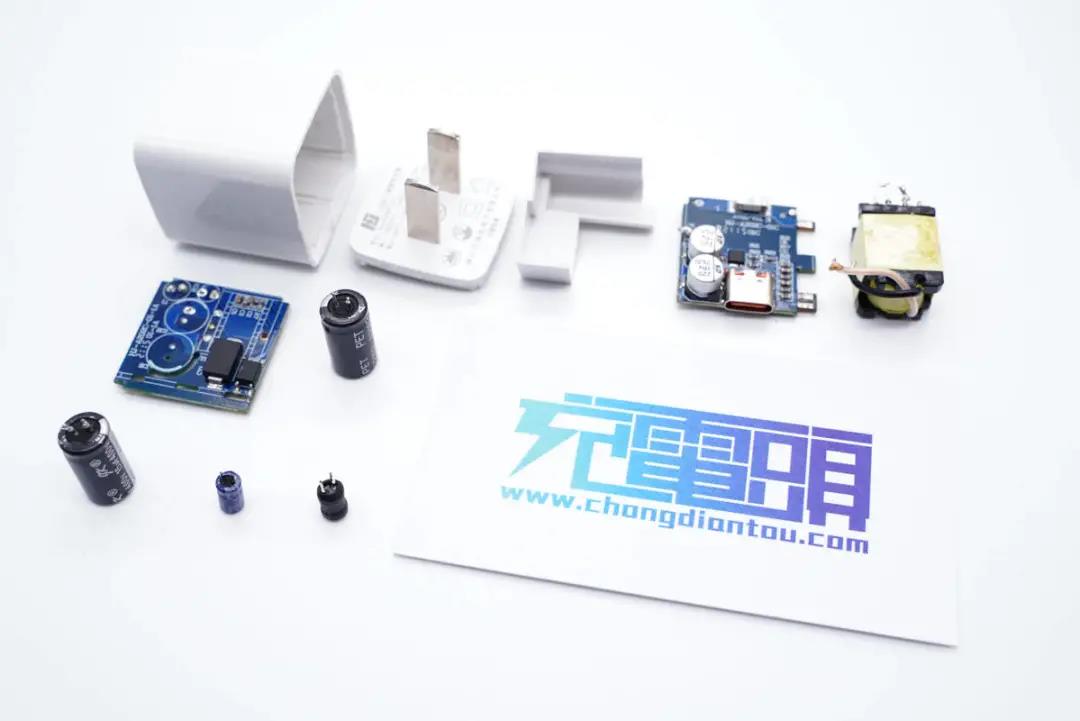

全部拆解完畢，來張全家福。
充電頭網拆解總結
誠悅電子這款迷你20W PD快充充電器小巧簡潔，方便客戶進行差異化定制，此外通過了CCC認證，質量可靠。充電器支持QC、AFC、FCP、SCP、PD多個快充協議，具備5V3A、9V2.22A、12V1.66A三組電壓檔位，既可以給iPhone 12使用，也能滿足其它品牌手機日常快充需求。
充電頭網通過拆解了解到，充電器內部采用兩塊小板組合焊接設計，元器件初次級間設有隔離板。此外采用必易微KP22308WGA+KP41262高集成快充方案，搭配天德鈺JD6606S協議芯片控制輸出電壓，方案性能質量可靠。此外采用軍康電解電容和永銘貼片型固態電容進行濾波，幫助充電器實現小型化。
